本技術涉及走線橋架設備，具體講是一種電線電纜走線橋架。

背景技術：

1、電纜是一種電能或信號傳輸裝置，通常是由幾根或幾組導線組成。

2、走線架也叫電纜橋架，是機房專門用來走線的設備，指進入電信、網通、廣電的機房后通過走線架布放光、電纜進入終端設備，用于綁扎光、電纜用的鐵架。

3、現有技術的電線電纜走線橋架仍有以下缺點，使用時，通常都是將電纜鋪設在走線槽內，并利用鐵絲等物體將其進行固定，由于電纜鋪設時通常都是將電纜安裝至建筑物頂部，因此工人在安裝施工時，較為麻煩的同時因電纜高度較高，從而導致工作效率很低，給工作人員帶來很大的困擾和負擔。

技術實現思路

1、為解決上述背景技術中提出的問題。本實用新型提供了一種電線電纜走線橋架，具有夾持機構，用來解決使用時，通常都是將電纜鋪設在走線槽內，并利用鐵絲等物體將其進行固定，由于電纜鋪設時通常都是將電纜安裝至建筑物頂部，因此工人在安裝施工時，較為麻煩的同時因電纜高度較高，從而導致工作效率很低，給工作人員帶來很大的困擾和負擔的問題。

2、本實用新型的技術方案是：一種電線電纜走線橋架，包括走線殼體和調節機構，所述走線殼體的內部設置有夾持機構，所述走線殼體的前后內壁開有滑槽，所述滑槽的內部滑動安裝有蓋板，所述蓋板的底部固定安裝有防護層二，所述走線殼體的內壁固定安裝有防護層一，所述夾持機構包括轉動板、絲桿、限位桿、移動板和夾板，所述絲桿活動插接至走線殼體的內部，所述限位桿的兩端分別與走線殼體的內壁固定連接，所述移動板活動套接在絲桿和限位桿的外部，所述夾板固定安裝在移動板的頂部，所述絲桿外側不同位置的夾板的螺紋方向不同，兩組相鄰的所述走線殼體之間設置有固定機。

3、進一步的，所述走線殼體的頂部設置有頂板，所述頂板的頂部設置有調節機構和減震阻尼器。

4、進一步的，所述調節機構包括套筒、螺紋塊、伸縮桿和安裝板，所述套筒固定安裝在頂板的頂部，所述螺紋塊螺紋安裝在套筒的內部，所述伸縮桿的底端與螺紋塊固定連接，所述伸縮桿的頂端活動限位插接安裝板的內部，所述安裝板的內部開有安裝孔。

5、進一步的，所述走線殼體的一側外壁固定安裝有插接架，所述走線殼體的另一側外壁開有插接槽，一組所述插接架活動插接至與其相鄰的一組插接槽內。

6、進一步的，兩組相鄰的所述走線殼體連接時，與之相對應兩組相鄰的所述蓋板之間觸接。

7、進一步的，所述固定機構包括安裝柱、轉動架、固定桿、卡接架和卡緊彈簧，所述安裝柱和固定桿均固定安裝在走線殼體的前后外壁上，所述轉動架活動套接在安裝柱的外部，所述卡緊彈簧的一端與轉動架固定連接，所述卡緊彈簧的另一端與卡接架固定連接，所述卡接架的另一端活動卡接在固定桿的外部。

8、本實用新型通過改進在此提供一種電線電纜走線橋架，與現有技術相比，具有如下改進及優點：

9、通過設有夾持機構，使用時，將通過調節機構將走線殼體安裝至合適的位置，進而將電纜鋪設至夾持機構內，并轉動轉動板，從而使得夾板移動，將電纜進行固定，無需多次擰動鐵絲等物體將電纜進行固定，結構簡單易操作，十分方便快捷，大大減輕工作人員的負擔，且轉動板設置在走線殼體的外側，因此操作十分便捷，大大提高電纜安裝的工作效率。

技術特征：

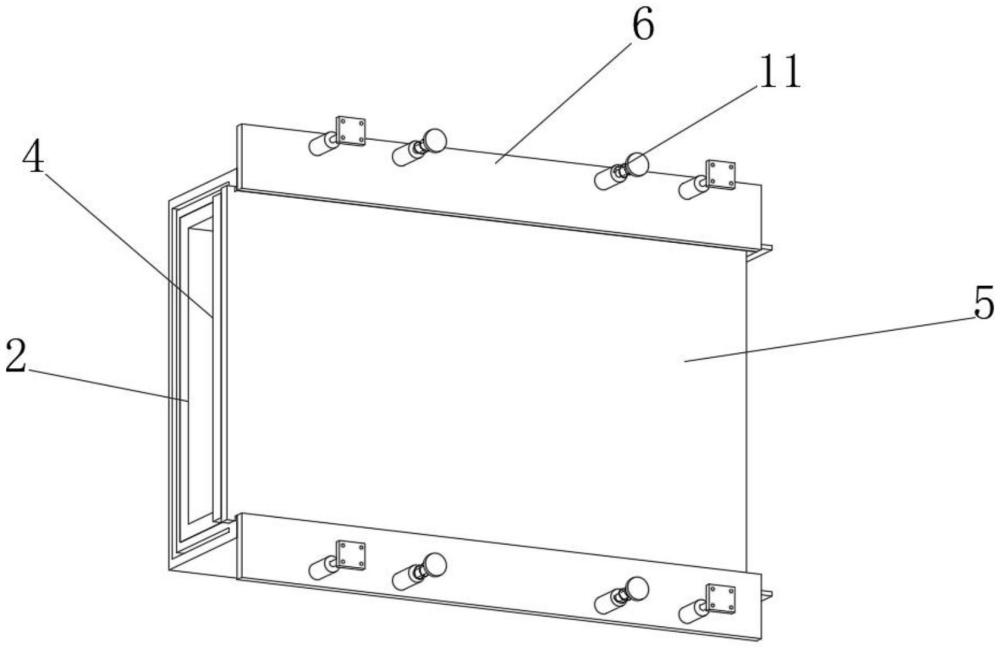

1.一種電線電纜走線橋架，包括走線殼體(1)和調節機構，其特征在于：所述走線殼體(1)的內部設置有夾持機構，所述走線殼體(1)的前后內壁開有滑槽，所述滑槽的內部滑動安裝有蓋板(5)，所述蓋板(5)的底部固定安裝有防護層二(4)，所述走線殼體(1)的內壁固定安裝有防護層一(2)，所述夾持機構包括轉動板(17)、絲桿(18)、限位桿(12)、移動板(13)和夾板(14)，所述絲桿(18)活動插接至走線殼體(1)的內部，所述限位桿(12)的兩端分別與走線殼體(1)的內壁固定連接，所述移動板(13)活動套接在絲桿(18)和限位桿(12)的外部，所述夾板(14)固定安裝在移動板(13)的頂部，所述絲桿(18)外側不同位置的夾板(14)的螺紋方向不同，兩組相鄰的所述走線殼體(1)之間設置有固定機構。

2.如權利要求1所述的電線電纜走線橋架，其特征在于：所述走線殼體(1)的頂部設置有頂板(6)，所述頂板(6)的頂部設置有調節機構和減震阻尼器(11)。

3.如權利要求1所述的電線電纜走線橋架，其特征在于：所述調節機構包括套筒(7)、螺紋塊(10)、伸縮桿(9)和安裝板(8)，所述套筒(7)固定安裝在頂板(6)的頂部，所述螺紋塊(10)螺紋安裝在套筒(7)的內部，所述伸縮桿(9)的底端與螺紋塊(10)固定連接，所述伸縮桿(9)的頂端活動限位插接安裝板(8)的內部，所述安裝板(8)的內部開有安裝孔。

4.如權利要求1所述的電線電纜走線橋架，其特征在于：所述走線殼體(1)的一側外壁固定安裝有插接架(3)，所述走線殼體(1)的另一側外壁開有插接槽(16)，一組所述插接架(3)活動插接至與其相鄰的一組插接槽(16)內。

5.如權利要求1所述的電線電纜走線橋架，其特征在于：兩組相鄰的所述走線殼體(1)連接時，與之相對應兩組相鄰的所述蓋板(5)之間觸接。

6.如權利要求1所述的電線電纜走線橋架，其特征在于：所述固定機構包括安裝柱(19)、轉動架(20)、固定桿(21)、卡接架(22)和卡緊彈簧(23)，所述安裝柱(19)和固定桿(21)均固定安裝在走線殼體(1)的前后外壁上，所述轉動架(20)活動套接在安裝柱(19)的外部，所述卡緊彈簧(23)的一端與轉動架(20)固定連接，所述卡緊彈簧(23)的另一端與卡接架(22)固定連接，所述卡接架(22)的另一端活動卡接在固定桿(21)的外部。

技術總結
本技術的一種電線電纜走線橋架，屬于走線橋架設備技術領域，包括走線殼體和調節機構，所述走線殼體的內部設置有夾持機構，所述走線殼體的前后內壁開有滑槽，所述滑槽的內部滑動安裝有蓋板，所述蓋板的底部固定安裝有防護層二，所述走線殼體的內壁固定安裝有防護層一。本技術的有益效果是通過設有夾持機構，使用時，將通過調節機構將走線殼體安裝至合適的位置，進而將電纜鋪設至夾持機構內，并轉動轉動板，從而使得夾板移動，將電纜進行固定，無需多次擰動鐵絲等物體將電纜進行固定，結構簡單易操作，十分方便快捷，大大減輕工作人員的負擔，且轉動板設置在走線殼體的外側，因此操作十分便捷，大大提高電纜安裝的工作效率。

技術研發人員：楊添華,肖永倫,張祖華,林華燦
受保護的技術使用者：廣東省東莞市質量監督檢測中心
技術研發日：20240625
技術公布日：2025/4/28
