本技術具體涉及光伏支架，具體是光伏電站混凝土屋面多橫排組件輕型支架。

背景技術：

1、光伏電站是指與電網相連并向電網輸送電力的光伏發電系統，屬國家鼓勵的綠色能源項目。可以分為帶蓄電池的和不帶蓄電池的并網發電系統。太陽能發電分為光熱發電和光伏發電。通常說的太陽能發電指的是太陽能光伏發電。

2、中國專利公告號cn?218449939?u公開了一種混凝土屋面光伏支架。一種混凝土屋面光伏支架，包括：混凝土層，所述混凝土層上設置有通孔；支架組件，包括立柱，所述立柱貫穿所述通孔，所述立柱與所述混凝土通過防水結構膠固定連接。此結構的混凝土屋面光伏支架，立柱通過通孔設置在混凝土層上，立柱通過防水結構膠與混凝土層固定連接；

3、上述混凝土屋面光伏支架，將立柱嵌裝在混凝土層中，利用混凝土層對立柱進行固定；但是，混凝土作用建筑用的基礎材料，其成型后便十分堅固，硬度極大，且混凝土屋面的厚度普遍較厚，在安裝上述混凝土屋面光伏支架時，需要將混凝土屋面完全打通，且在安裝光伏電站時，需要使用數量較多的支架，因此需要在混凝土屋面打通大量的貫通孔，大大增加了光伏支架安裝工作的困難度。

技術實現思路

1、本實用新型的目的在于提供光伏電站混凝土屋面多橫排組件輕型支架，安裝側架不需要打通混凝土層，主架則利用底座與混凝土層固定連接，側架與主架均不需要打通混凝土層，以解決上述背景技術提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、光伏電站混凝土屋面多橫排組件輕型支架，包括主架和側架，作為光伏支架主體的主架設有多個，且多個主架的底部均焊接有底座；

4、呈傾斜設置的側架設有多個，且多個側架的分別位于多個主架的兩側；

5、多個所述的底座均通過螺栓與混凝土層固定連接，多個側架的底部均嵌裝在混凝土層中；多個主架的頂部均固定連接有直角連接件，且主架的上方設有橫架，該橫架與多個直角連接件固定連接；

6、進一步地，多個直角連接件外側設有多個防護殼，多個防護殼分別位于多個主架的上方。

7、作為本實用新型的進一步技術方案，所述的橫架上旋轉連接有多個軸承座，橫架的一側設有支撐框架，該支撐框架的底部與多個軸承座旋轉連接；多個軸承座分別位于多個防護殼的內側。

8、作為本實用新型的進一步技術方案，所述的支撐框架遠離軸承座的一側均勻焊接有多個連接框架，且多個連接框架與支撐框架呈交叉分布；多個防護殼遠離軸承座的一側均與支撐框架固定連接。

9、作為本實用新型的進一步技術方案，所述的支撐框架的底部固定連接有連接件二，該連接件二與伸縮桿旋轉連接；伸縮桿外側套接有外層套筒，外層套筒遠離連接件二的一端通過連接件一與橫桿一旋轉連接；橫桿一的兩端分別與多個主架中的兩端主架固定連接。

10、作為本實用新型的進一步技術方案，所述的外層套筒下方設有電動缸，該電動缸的伸縮桿通過連接件三與支撐框架的底部旋轉連接；電動缸遠離連接件三的一端固定連接有供電裝置，該供電裝置與橫桿二旋轉連接，橫桿二的兩端分別與多個主架中的兩端主架固定連接。

11、作為本實用新型的進一步技術方案，多個所述的連接框架遠離支撐框架的一側設有多個光伏板，多個光伏板的兩側均通過螺栓固定連接有l形板，且多個l形板的另一側均通過螺栓與連接框架固定連接。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型，使用時，多個主架分別通過多個底座與混凝土層固定連接，多個側架均嵌裝在混凝土層中；混凝土層能夠增加多個主架與多個側架的抗風能力，讓多個主架與多個側架在大風天氣不會出現位移等情況，保證光伏支架整體的穩定性；

14、本實用新型，支撐框架通過多個軸承座與橫架旋轉連接，電動缸通過推動支撐框架，能夠讓支撐框架以橫架為圓心進行旋轉，支撐框架在旋轉時能夠帶動多個連接框架旋轉，從而改變光伏板的傾斜角度，在不同的季節，太陽的位置也不同，利用電動缸來改變光伏板的傾斜角度，能夠讓光伏板在任意時間均能夠達到最佳的角度，以保證光伏板的發電效率，且不需要工作人員手動頻繁調整，大大降低光伏電站的使用難度；

15、本實用新型，防護殼起到保護軸承座及直角連接件的作用，光伏支架常年暴露在自然環境中，防護殼能夠防止灰塵及雨水等對直角連接件造成侵蝕，從而防止直角連接件生銹，增加直角連接件的使用壽命，保證主架與橫架連接的穩固性；此外，防護殼還能讓軸承座正常工作，使得電動缸能夠正常帶動支撐框架旋轉。

技術特征：

1.光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：包括

2.根據權利要求1所述的光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：所述的橫架（3）上旋轉連接有多個軸承座（9），橫架（3）的一側設有支撐框架（5），該支撐框架（5）的底部與多個軸承座（9）旋轉連接。

3.根據權利要求2所述的光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：所述的支撐框架（5）遠離軸承座（9）的一側均勻焊接有多個連接框架（6），且多個連接框架（6）與支撐框架（5）呈交叉分布。

4.根據權利要求3所述的光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：所述的支撐框架（5）的底部固定連接有連接件二（15），該連接件二（15）與伸縮桿（14）旋轉連接；伸縮桿（14）外側套接有外層套筒（13），外層套筒（13）遠離連接件二（15）的一端通過連接件一（12）與橫桿一（11）旋轉連接；橫桿一（11）的兩端分別與多個主架（2）中的兩端主架（2）固定連接。

5.根據權利要求4所述的光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：所述的外層套筒（13）下方設有電動缸（16），該電動缸（16）的伸縮桿通過連接件三（19）與支撐框架（5）的底部旋轉連接；電動缸（16）遠離連接件三（19）的一端固定連接有供電裝置（17），該供電裝置（17）與橫桿二（18）旋轉連接，橫桿二（18）的兩端分別與多個主架（2）中的兩端主架（2）固定連接。

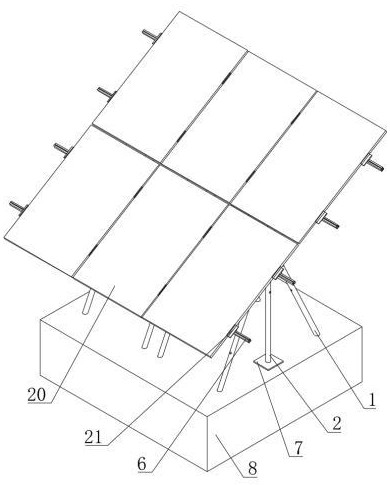

6.根據權利要求5所述的光伏電站混凝土屋面多橫排組件輕型支架，其特征在于：多個所述的連接框架（6）遠離支撐框架（5）的一側設有多個光伏板（20），多個光伏板（20）的兩側均通過螺栓固定連接有l形板（21），且多個l形板（21）的另一側均通過螺栓與連接框架（6）固定連接。

技術總結
本技術公開了光伏電站混凝土屋面多橫排組件輕型支架，涉及光伏支架技術領域，包括主架和側架，作為光伏支架主體的主架設有多個，且多個主架的底部均焊接有底座；呈傾斜設置的側架設有多個，且多個側架的分別位于多個主架的兩側；支撐框架通過多個軸承座與橫架旋轉連接，電動缸通過推動支撐框架，能夠讓支撐框架以橫架為圓心進行旋轉，支撐框架在旋轉時能夠帶動多個連接框架旋轉，從而改變光伏板的傾斜角度，在不同的季節，太陽的位置也不同，利用電動缸來改變光伏板的傾斜角度，能夠讓光伏板在任意時間均能夠達到最佳的角度，以保證光伏板的發電效率，且不需要工作人員手動頻繁調整，大大降低光伏電站的使用難度。

技術研發人員：王熙聃
受保護的技術使用者：常州晟祥新能源科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
