本技術涉及屏蔽套管，尤其涉及一種核電站用線纜屏蔽套管。

背景技術：

1、核電站用線纜屏蔽套管是一種用于保護核電站電纜的設備，它可以防止電纜受到電磁干擾和輻射的影響。這些線纜用于傳輸核電站的各種信號和數據，如果線纜松動或移動，可能會導致信號傳輸中斷或數據丟失，從而影響核電站的正常運行。現有的核電站用線纜屏蔽套管內部通常會有多根線纜，這些線纜之間容易出現相互摩擦、纏繞，造成線纜外皮磨損，甚至破裂，從而導致線纜內部的導體暴露，增加了線纜故障的風險，并且線纜之間的纏繞，使維護和更換變得困難。為此，本實用新型提出一種核電站用線纜屏蔽套管。

技術實現思路

1、本實用新型的目的是針對背景技術中存在核電站用線纜屏蔽套管內部通常會有多根線纜，這些線纜之間容易出現相互摩擦、纏繞，造成線纜外皮磨損，甚至破裂，從而導致線纜內部的導體暴露，增加了線纜故障的風險，并且線纜之間的纏繞，使維護和更換變得困難的問題，提出一種核電站用線纜屏蔽套管。

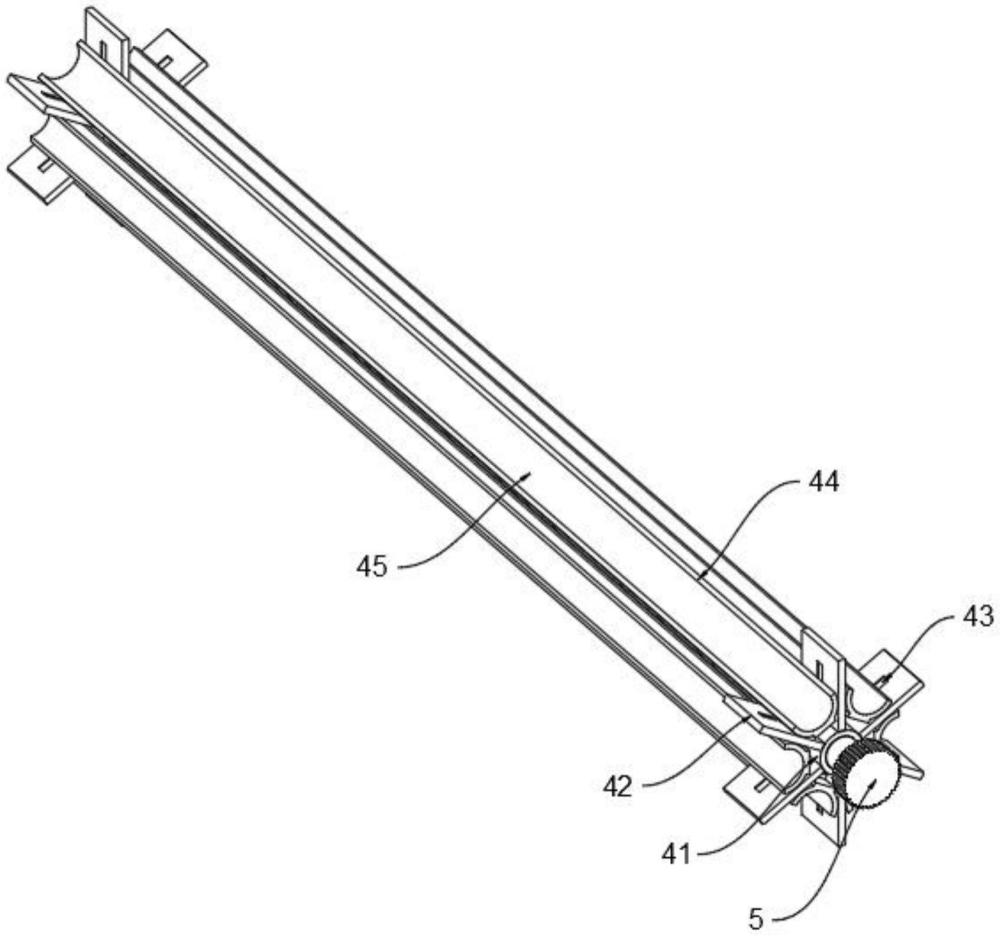

2、本實用新型的技術方案：一種核電站用線纜屏蔽套管，包括：套管組件；固定設置于套管組件內壁的多個第一卡塊，所述第一卡塊的弧形面開設有用于卡持線纜的第一卡槽；位于套管組件內部用于與第一卡塊配合對線纜限位壓持的夾持組件，所述夾持組件包括設置于套管組件內部的內螺紋環，所述內螺紋環的外壁固定設置有多個支撐板，所述支撐板的兩側分別開設有滑槽，所述滑槽之間設置有調節組件，所述調節組件上設置有用于壓持線纜的第二卡塊，所述第二卡塊弧形面開設有第二卡槽。

3、可選的，所述調節組件包括滑動設置于支撐板內部的滑塊，所述滑塊的一端固定設置有兩根導向桿，所述導向桿的一端固定設置有限位塊，所述導向桿之間設置有固定板，所述固定板的兩側分別開設有兩個導向槽，所述導向槽與導向桿活動套接，所述導向桿的外壁套接有第一彈簧，所述第一彈簧的一端與限位塊固定連接，所述第一彈簧的另一端與固定板固定連接，所述固定板的一側固定設置有固定桿，所述固定桿的一端貫穿內螺紋環并延伸連接有推塊，所述固定桿的外壁套接有第二彈簧，所述第二彈簧的一端與內螺紋環固定連接，所述第二彈簧的另一端與推塊固定連接。

4、可選的，所述調節組件還包括螺紋套接于內螺紋環上的螺紋桿，所述螺紋桿的一端固定連接有旋轉帽，所述螺紋桿的外壁開設有斜面推槽，且斜面推槽與推塊緊貼。

5、可選的，所述套管組件包括絕緣層，所述絕緣層的外壁套設有鋁箔層，所述鋁箔層的外壁套設置有保護層。

6、可選的，所述滑槽和滑塊為“t”形結構設置。

7、可選的，所述第一卡槽與第二卡槽為相對設置。

8、與現有技術相比，本實用新型具有如下有益的技術效果：

9、本實用新型通過旋轉旋轉帽使螺紋桿上的斜面推槽推動第二卡塊上的第二卡槽向第一卡塊上的第一卡槽移動，能夠將多根線纜同時穩定卡持限位，避免多根線纜相互摩擦、纏繞，降低線纜故障的風險，可以有效地減少線纜的移動和晃動，提高線纜的穩定性，便于對線纜維護和更換，減少維護成本和時間；

10、進一步的，本實用新型通過在絕緣層的外壁套設鋁箔層，鋁箔層具有良好的導電性和抗腐蝕性，可以有效地屏蔽外界電磁干擾，提高抗干擾能力，并在鋁箔層的外壁套設保護層，保護層為不銹鋼材質，具有良好的抗腐蝕性、耐磨性和高溫穩定性，能夠有效地保護線纜屏蔽套管，延長其使用壽命，同時，不銹鋼材質還具有較好的導電性和抗磁性，有效地屏蔽外界電磁干擾，進一步提高線纜的抗干擾能力。

技術特征：

1.一種核電站用線纜屏蔽套管，其特征在于，包括：

2.根據權利要求1所述的一種核電站用線纜屏蔽套管，其特征在于：所述調節組件(5)包括滑動設置于支撐板(42)內部的滑塊(501)，所述滑塊(501)的一端固定設置有兩根導向桿(502)，所述導向桿(502)的一端固定設置有限位塊(503)，所述導向桿(502)之間設置有固定板(504)，所述固定板(504)的兩側分別開設有兩個導向槽(505)，所述導向槽(505)與導向桿(502)活動套接，所述導向桿(502)的外壁套接有第一彈簧(506)，所述第一彈簧(506)的一端與限位塊(503)固定連接，所述第一彈簧(506)的另一端與固定板(504)固定連接，所述固定板(504)的一側固定設置有固定桿(507)，所述固定桿(507)的一端貫穿內螺紋環(41)并延伸連接有推塊(508)，所述固定桿(507)的外壁套接有第二彈簧(509)，所述第二彈簧(509)的一端與內螺紋環(41)固定連接，所述第二彈簧(509)的另一端與推塊(508)固定連接。

3.根據權利要求2所述的一種核電站用線纜屏蔽套管，其特征在于：所述調節組件(5)還包括螺紋套接于內螺紋環(41)上的螺紋桿(510)，所述螺紋桿(510)的一端固定連接有旋轉帽(511)，所述螺紋桿(510)的外壁開設有斜面推槽(512)，且斜面推槽(512)與推塊(508)緊貼。

4.根據權利要求1所述的一種核電站用線纜屏蔽套管，其特征在于：所述套管組件(1)包括絕緣層(11)，所述絕緣層(11)的外壁套設有鋁箔層(12)，所述鋁箔層(12)的外壁套設置有保護層(13)。

5.根據權利要求2所述的一種核電站用線纜屏蔽套管，其特征在于：所述滑槽(43)和滑塊(501)為“t”形結構設置。

6.根據權利要求1所述的一種核電站用線纜屏蔽套管，其特征在于：所述第一卡槽(3)與第二卡槽(45)為相對設置。

技術總結
本技術涉及屏蔽套管技術領域，尤其涉及一種核電站用線纜屏蔽套管。其技術方案，包括：套管組件；固定設置于套管組件內壁的多個第一卡塊，第一卡塊的弧形面開設有用于卡持線纜的第一卡槽；位于套管組件內部用于與第一卡塊配合對線纜限位壓持的夾持組件，夾持組件包括設置于套管組件內部的內螺紋環，內螺紋環的外壁固定設置有多個支撐板，支撐板的兩側分別開設有滑槽，滑槽之間設置有調節組件，調節組件上設置有用于壓持線纜的第二卡塊。本技術能夠將多根線纜同時穩定卡持限位，避免多根線纜相互摩擦、纏繞，降低線纜故障的風險，可以有效地減少線纜的移動和晃動，提高線纜的穩定性，便于對線纜維護和更換，減少維護成本和時間。

技術研發人員：王景芬
受保護的技術使用者：北京瑞夫科技發展有限公司
技術研發日：20240627
技術公布日：2025/4/28
