本技術涉及高壓驗電輔助裝置，尤其涉及高壓驗電手車。

背景技術：

1、高壓開關設備進行日常檢修作業，停送電操作作業過程中驗電環節是其關鍵步驟，至關重要。現有技術中該作業至少需要兩人配合，其中一人上半身需探入手車室雙手推母線及線路側隔板，另一人方可進行驗電作業。這種作業形式需要操作人員與監護人員之間配合嚴謹才能進行開關柜內進行驗電，當存在人員操作不當以及兩人操作協調不一致時會造成觸電風險。因此，本實用新型提出高壓驗電手車，以解決現有技術中的不足之處。

技術實現思路

1、針對上述問題，本實用新型的目的在于提供高壓驗電手車，通過在可調平臺頂部設置的安裝框架內部設置一個由移動驅動件驅動移動的絕緣移動滑板，可在驗電手車本體與高壓開關柜的手車腔室對齊后通過移動驅動件驅動絕緣移動滑板向手車腔室內移動，使得通過利用兩個條形絕緣推動板或者利用兩個輔助絕緣推動板推動打開開關柜母線及線路側隔板，使得高壓驗電操作不再需要至少兩人配合進行，可提高高壓驗電便捷性和安全性。

2、為實現上述目的，本實用新型提供如下技術方案：

3、高壓驗電手車，包括驗電手車本體、可調平臺、安裝框架、移動驅動件和絕緣移動滑板，所述驗電手車本體頂部設有可調平臺，所述可調平臺頂部可拆卸安裝有安裝框架，所述安裝框架內部對稱設有移動導軌，兩組所述移動導軌之間的安裝框架內部設有移動驅動件，所述絕緣移動滑板底部?jī)蓚?cè)通過滑塊與移動導軌滑動連接，所述絕緣移動滑板底部與移動驅動件連接，所述安裝框架一端設有開口，所述絕緣移動滑板一端延伸出開口并可拆卸安裝有安裝槽體，所述安裝槽體內部設有調節機構，所述安裝槽體前側對稱且活動設有條形絕緣推動板，所述條形絕緣推動板與調節機構連接，靠近所述安裝槽體一端的絕緣移動滑板頂部對稱設有輔助絕緣推動板。

4、進一步改進在于：所述可調平臺包括平臺臺面、調節支腳和導向支腳，所述平臺臺面底部一角處設有調節支腳，所述平臺臺面底部其余三角處設有導向支腳。

5、進一步改進在于：所述安裝框架頂部四角處設有固定螺栓，所述平臺臺面頂部四角處設有固定孔，所述固定螺栓與固定孔連接。

6、進一步改進在于：所述移動驅動件包括驅動螺桿、移動座和第一旋鈕，兩組所述移動導軌之間的安裝框架內部轉動設有驅動螺桿，所述驅動螺桿上螺紋連接有移動座，所述移動座上端與絕緣移動滑板底部連接，所述驅動螺桿一端延伸出安裝框架正面并設有第一旋鈕。

7、進一步改進在于：所述安裝槽體一側上方對稱設有連接片，所述絕緣移動滑板一端對稱設有連接槽，所述連接片與連接槽適配，且所述連接片通過連接螺栓與連接槽連接。

8、進一步改進在于：所述調節機構包括雙向絲桿和第二旋鈕，所述安裝槽體內部轉動設有雙向絲桿，所述安裝槽體前側和頂部均設有通槽，所述安裝槽體前側的通槽內對稱且滑動設有移動塊，所述移動塊一端與雙向絲桿螺紋連接，且所述移動塊另一端與條形絕緣推動板連接，所述雙向絲桿一端延伸出安裝槽體側壁并設有第二旋鈕。

9、本實用新型的有益效果為：本實用新型通過在驗電手車本體頂部設置在可調平臺，在可調平臺頂部設置的安裝框架內部設置一個由移動驅動件驅動移動的絕緣移動滑板，可在驗電手車本體與高壓開關柜的手車腔室對齊后通過移動驅動件驅動絕緣移動滑板向手車腔室內移動，使得通過利用兩個條形絕緣推動板或者利用兩個輔助絕緣推動板推動打開開關柜母線及線路側隔板，使得高壓驗電操作不再需要至少兩人配合進行，可提高高壓驗電便捷性和安全性；

10、本實用新型中安裝在可調平臺頂部的結構還能通過可調平臺調整位置高度，兩個條形絕緣推動板之間可通過調節機構調整相對位置，使得本實用新型的高壓驗電手車使用適配性高。

技術特征：

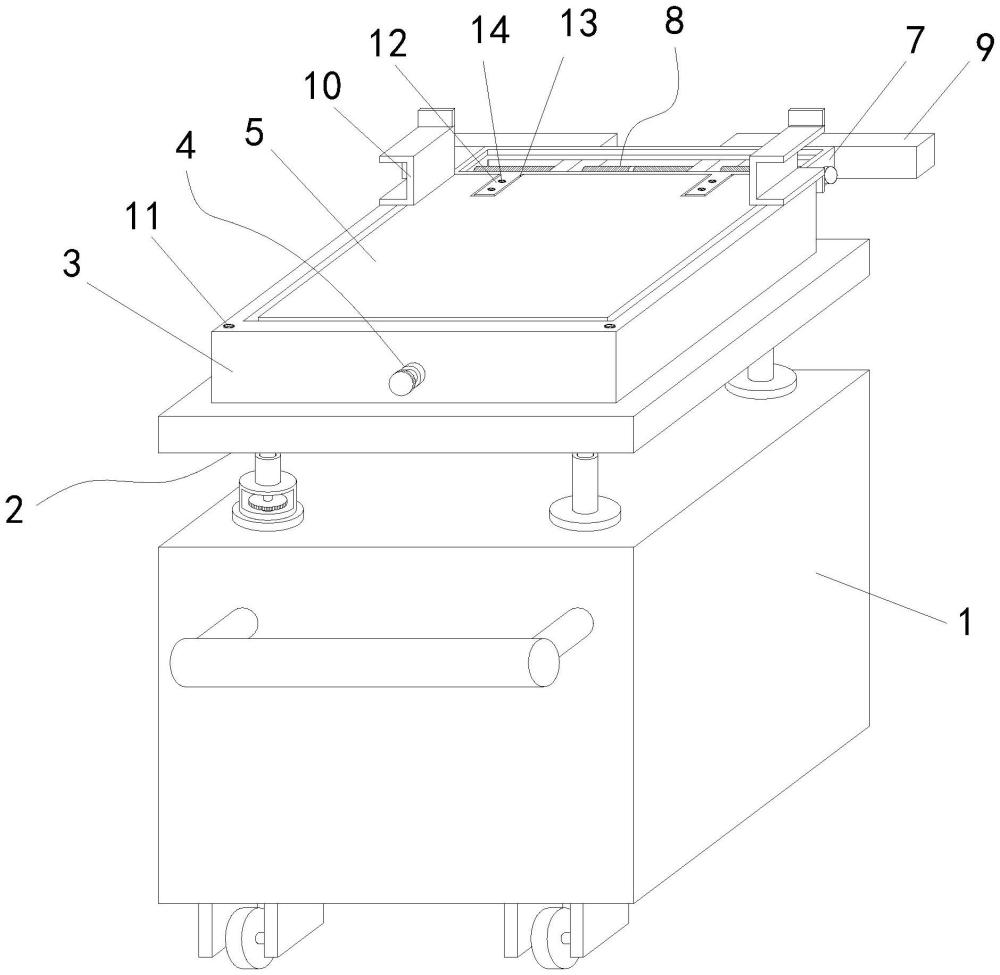

1.高壓驗電手車，其特征在于：包括驗電手車本體(1)、可調平臺(2)、安裝框架(3)、移動驅動件(4)和絕緣移動滑板(5)，所述驗電手車本體(1)頂部設有可調平臺(2)，所述可調平臺(2)頂部可拆卸安裝有安裝框架(3)，所述安裝框架(3)內部對稱設有移動導軌(6)，兩組所述移動導軌(6)之間的安裝框架(3)內部設有移動驅動件(4)，所述絕緣移動滑板(5)底部?jī)蓚?cè)通過滑塊與移動導軌(6)滑動連接，所述絕緣移動滑板(5)底部與移動驅動件(4)連接，所述安裝框架(3)一端設有開口，所述絕緣移動滑板(5)一端延伸出開口并可拆卸安裝有安裝槽體(7)，所述安裝槽體(7)內部設有調節機構(8)，所述安裝槽體(7)前側對稱且活動設有條形絕緣推動板(9)，所述條形絕緣推動板(9)與調節機構(8)連接，靠近所述安裝槽體(7)一端的絕緣移動滑板(5)頂部對稱設有輔助絕緣推動板(10)。

2.根據權利要求1所述的高壓驗電手車，其特征在于：所述可調平臺(2)包括平臺臺面(201)、調節支腳(202)和導向支腳(203)，所述平臺臺面(201)底部一角處設有調節支腳(202)，所述平臺臺面(201)底部其余三角處設有導向支腳(203)。

3.根據權利要求2所述的高壓驗電手車，其特征在于：所述安裝框架(3)頂部四角處設有固定螺栓(11)，所述平臺臺面(201)頂部四角處設有固定孔，所述固定螺栓(11)與固定孔連接。

4.根據權利要求1所述的高壓驗電手車，其特征在于：所述移動驅動件(4)包括驅動螺桿(401)、移動座(402)和第一旋鈕(403)，兩組所述移動導軌(6)之間的安裝框架(3)內部轉動設有驅動螺桿(401)，所述驅動螺桿(401)上螺紋連接有移動座(402)，所述移動座(402)上端與絕緣移動滑板(5)底部連接，所述驅動螺桿(401)一端延伸出安裝框架(3)正面并設有第一旋鈕(403)。

5.根據權利要求1所述的高壓驗電手車，其特征在于：所述安裝槽體(7)一側上方對稱設有連接片(12)，所述絕緣移動滑板(5)一端對稱設有連接槽(13)，所述連接片(12)與連接槽(13)適配，且所述連接片(12)通過連接螺栓(14)與連接槽(13)連接。

6.根據權利要求1所述的高壓驗電手車，其特征在于：所述調節機構(8)包括雙向絲桿(801)和第二旋鈕(802)，所述安裝槽體(7)內部轉動設有雙向絲桿(801)，所述安裝槽體(7)前側和頂部均設有通槽(803)，所述安裝槽體(7)前側的通槽(803)內對稱且滑動設有移動塊(804)，所述移動塊(804)一端與雙向絲桿(801)螺紋連接，且所述移動塊(804)另一端與條形絕緣推動板(9)連接，所述雙向絲桿(801)一端延伸出安裝槽體(7)側壁并設有第二旋鈕(802)。

技術總結
本技術公開了高壓驗電手車，涉及高壓驗電輔助裝置技術領域，包括驗電手車本體、可調平臺、安裝框架、移動驅動件和絕緣移動滑板，驗電手車本體頂部設有可調平臺，絕緣移動滑板底部與移動驅動件連接，安裝槽體內部設有調節機構，條形絕緣推動板與調節機構連接；本技術通過在可調平臺頂部設置的安裝框架內部設置一個由移動驅動件驅動移動的絕緣移動滑板，可在驗電手車本體與高壓開關柜的手車腔室對齊后通過移動驅動件驅動絕緣移動滑板向手車腔室內移動，使得通過利用兩個條形絕緣推動板或者利用兩個輔助絕緣推動板推動打開開關柜母線及線路側隔板，使得高壓驗電操作不再需要至少兩人配合進行。

技術研發人員：李粹亮,尹岳,趙旭,劉慶波,劉力
受保護的技術使用者：中煤新集能源股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
