本技術涉及鐵路電力系統，特別是涉及一種安裝穩定性好、結構緊湊占地面積小且防護性能優良的鐵路用無功補償系統。

背景技術：

1、新建電氣化鐵路正式開通前通常有至少3至6個月的調試和試運行階段，在此階段中只有試驗列車運行，所用電量很少，線路大部分時間處于空載狀態，會產生大量容性無功。部分線路正式開通后要達到設計運輸能力也有一個較長的周期，也同樣存在產生大量容性無功的問題。

2、另外，高速鐵路因使用at供電方式，供電線長度成倍增加，同時大量使用高壓電纜傳輸電能，使供電系統中容性無功大量增加，導致供電系統功率因數降低、電壓提升，會影響供電系統正常運行，甚至可能造成相關電氣設備的損壞。

3、鑒于此,需要對電氣化鐵路供電系統進行無功補償和諧波抑制。目前電氣化鐵路供電系統的無功補償與諧波抑制的主要措施是在負荷(0.4kv)側安裝無功補償裝置。現有的無功補償裝置主要有無源濾波裝置、晶閘管投切電容器組、相控電抗型svc(tcr+fc)、磁控電抗型svc(msvc)或靜止無功發生器、有源濾波器等。

4、然而，現有技術中的無功補償裝置存在裝置集成度與防護性不高，安裝更換維修操作繁瑣等缺點。同時，電容器通常采用液體灌注介質，存在由于漏油產生火災以及污染環境的風險。

技術實現思路

1、本實用新型提供了一種鐵路用無功補償系統。

2、本實用新型提供了如下方案：

3、一種鐵路用無功補償系統，包括：

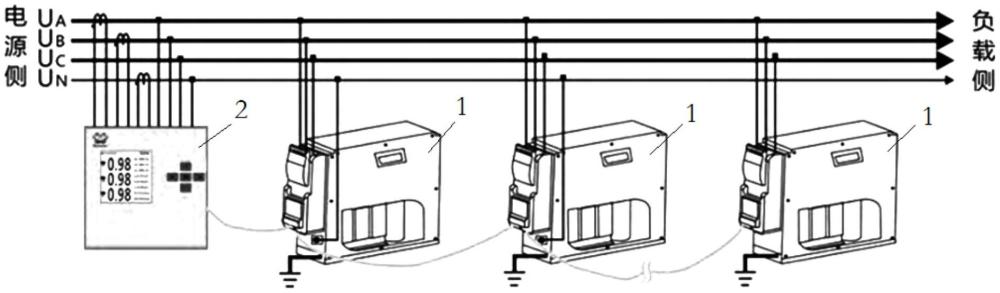

4、若干無功補償單元，若干所述無功補償單元成并聯狀態分別連接至電氣化鐵路的供電電源側與負載側之間；

5、控制單元，所述控制單元連接至若干所述無功補償單元的上游，若干所述無功補償單元分別與所述控制單元相連；

6、所述無功補償單元包括主機箱、底座、低壓調諧電抗器以及低壓自愈式電力電容器；所述低壓調諧電抗器與所述低壓自愈式電力電容器串聯后設置于所述主機箱的內部；所述底座的四邊均向上翻折形成容置槽，所述主機箱的底部形成與所述容置槽適配的凸起部，所述主機箱的后端設置有卡槽，所述底座的后端翻折板設置有朝向所述卡槽延伸的卡爪；所述底座用于與固定物相連，以便所述底座被固定后推動所述主機箱由前向后運動，使所述凸起部進入所述容置槽內并使所述卡爪進入所述卡槽內。

7、優選地：所述底座的前端翻折板設置有至少兩個通孔，所述主機箱的前端設置有至少兩個螺紋孔；所述凸起部進入所述容置槽內后至少兩個所述通孔與至少兩個所述螺紋孔一一對應，以便通過至少兩個螺釘將所述主機箱與所述底座相連接。

8、優選地：所述主機箱的頂部設置有兩個提手。

9、優選地：所述主機箱的一側設置有百葉窗結構，所述主機箱的另一側設置有缺口，所述缺口用于取放所述低壓調諧電抗器和/或所述低壓自愈式電力電容器。

10、優選地：所述主機箱的前端設置有主接線盒以及弱電接線盒。

11、優選地：所述低壓調諧電抗器包括鐵芯式銅或鋁繞組結構，所述鐵芯包括疊放布置的若干冷軋硅鋼片。

12、優選地：所述低壓自愈式電力電容器包括鋁殼、成卷繞狀態的金屬化聚丙烯薄膜以及填充物；所述金屬化聚丙烯薄膜以及所述填充物均密封于所述鋁殼內。

13、優選地：所述填充物包括復合型環保氣體，所述鋁殼內所述復合型環保氣體形成的壓力與標準大氣壓相同。

14、根據本實用新型提供的具體實施例，本實用新型公開了以下技術效果：

15、通過本實用新型，可以實現一種鐵路用無功補償系統，在一種實現方式下，該系統結構簡單合理，安裝使用方便。該系統適用于鐵路供電諧波現場使用，性能穩定可靠，采用模塊化結構的無功補償單元，組合靈活，擴容方便，安裝簡單，便于維護。無功補償單元自身防護性能優越，可以降低對安裝環境的需求。采用氣體填充的電容器體積小，電容器內部沖入的復合型環保氣體，氣體密度跟大氣壓相近，自身不會產生壓力。運行安全可靠。電容器內部充入氣體減少電容器的介質損耗，運行時電容器本身不發熱提高了運行的可靠性。值得大面積推廣使用。

16、當然,實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種鐵路用無功補償系統，其特征在于，包括：

2.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述底座的前端翻折板設置有至少兩個通孔，所述主機箱的前端設置有至少兩個螺紋孔；所述凸起部進入所述容置槽內后至少兩個所述通孔與至少兩個所述螺紋孔一一對應，以便通過至少兩個螺釘將所述主機箱與所述底座相連接。

3.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述主機箱的頂部設置有兩個提手。

4.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述主機箱的一側設置有百葉窗結構，所述主機箱的另一側設置有缺口，所述缺口用于取放所述低壓調諧電抗器和/或所述低壓自愈式電力電容器。

5.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述主機箱的前端設置有主接線盒以及弱電接線盒。

6.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述低壓調諧電抗器包括鐵芯式銅或鋁繞組結構，所述鐵芯包括疊放布置的若干冷軋硅鋼片。

7.根據權利要求1所述的鐵路用無功補償系統，其特征在于，所述低壓自愈式電力電容器包括鋁殼、成卷繞狀態的金屬化聚丙烯薄膜以及填充物；所述金屬化聚丙烯薄膜以及所述填充物均密封于所述鋁殼內。

8.根據權利要求7所述的鐵路用無功補償系統，其特征在于，所述填充物包括復合型環保氣體，所述鋁殼內所述復合型環保氣體形成的壓力與標準大氣壓相同。

技術總結
本技術公開了一種鐵路用無功補償系統，該系統結構簡單合理，安裝使用方便。該系統適用于鐵路供電諧波現場使用，性能穩定可靠，采用模塊化結構的無功補償單元，組合靈活，擴容方便，安裝簡單，便于維護。無功補償單元自身防護性能優越，可以降低對安裝環境的需求。采用氣體填充的電容器體積小，電容器內部沖入的復合型環保氣體，氣體密度跟大氣壓相近，自身不會產生壓力。運行安全可靠。電容器內部充入氣體減少電容器的介質損耗，運行時電容器本身不發熱提高了運行的可靠性。值得大面積推廣使用。

技術研發人員：趙融,儲峰,徐楊,劉鳴,賈德鋒,趙燕坡
受保護的技術使用者：北京恩斯德科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
