本發明涉及變頻器，具體涉及一種高壓變頻器在電網波動下的穩定控制方法及系統。

背景技術：

1、隨著現代工業的發展，電網系統面臨著日益復雜的運行環境，電網波動成為影響高壓變頻器穩定運行的關鍵因素之一。高壓變頻器作為電力系統中重要的設備，其性能穩定與否直接關系到電網系統的安全、高效運行。因此，如何有效地控制高壓變頻器在電網波動下的穩定運行，成為了電力技術領域亟待解決的重要問題。現有技術中通過給變頻器接入電抗器，以改善電網的功率因數，減少諧波干擾，從而確保高壓變頻器安全、穩定運行。然而，不同參數的電抗器在抑制電網波動對變頻器影響的效果根據實際情況的變化而有所不同，導致高壓變頻器在電網波動下不夠穩定的技術問題。

技術實現思路

1、本申請實施例提供了一種高壓變頻器在電網波動下的穩定控制方法及系統，解決了現有技術中由于接入的電抗器參數不同導致高壓變頻器在電網波動下不夠穩定的技術問題。

2、鑒于上述問題，本申請實施例提供了一種高壓變頻器在電網波動下的穩定控制方法及系統。

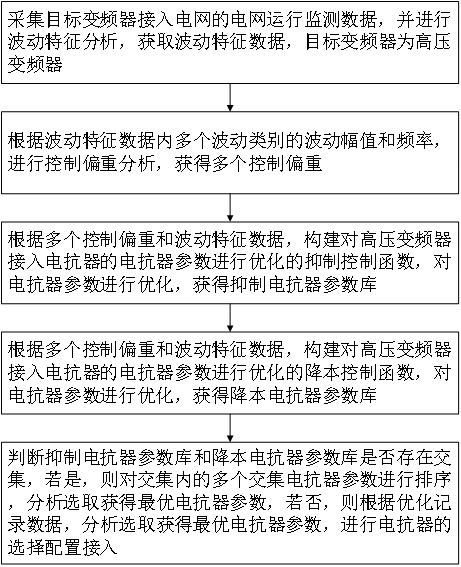

3、本申請實施例的第一個方面，提供了一種高壓變頻器在電網波動下的穩定控制方法，所述方法包括：

4、采集目標變頻器接入電網的電網運行監測數據，并進行波動特征分析，獲取波動特征數據，所述目標變頻器為高壓變頻器；

5、根據所述波動特征數據內多個波動類別的波動幅值和頻率，進行控制偏重分析，獲得多個控制偏重；

6、根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的抑制控制函數，對電抗器參數進行優化，獲得抑制電抗器參數庫；

7、根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的降本控制函數，對電抗器參數進行優化，獲得降本電抗器參數庫；

8、判斷所述抑制電抗器參數庫和所述降本電抗器參數庫是否存在交集，若是，則對交集內的多個交集電抗器參數進行排序，分析選取獲得最優電抗器參數，若否，則根據優化記錄數據，分析選取獲得最優電抗器參數，進行電抗器的選擇配置接入。

9、本申請實施例的第二個方面，提供了一種高壓變頻器在電網波動下的穩定控制系統，所述系統包括：

10、波動特征分析模塊，所述波動特征分析模塊用于采集目標變頻器接入電網的電網運行監測數據，并進行波動特征分析，獲取波動特征數據，所述目標變頻器為高壓變頻器；

11、控制偏重分析模塊，所述控制偏重分析模塊用于根據所述波動特征數據內多個波動類別的波動幅值和頻率，進行控制偏重分析，獲得多個控制偏重；

12、第一優化模塊，所述第一優化模塊用于根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的抑制控制函數，對電抗器參數進行優化，獲得抑制電抗器參數庫；

13、第二優化模塊，所述第二優化模塊用于根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的降本控制函數，對電抗器參數進行優化，獲得降本電抗器參數庫；

14、判斷模塊，所述判斷模塊用于判斷所述抑制電抗器參數庫和所述降本電抗器參數庫是否存在交集，若是，則對交集內的多個交集電抗器參數進行排序，分析選取獲得最優電抗器參數，若否，則根據優化記錄數據，分析選取獲得最優電抗器參數，進行電抗器的選擇配置接入。

15、本申請中提供的一個或多個技術方案，至少具有如下技術效果或優點：

16、采集目標變頻器接入電網的電網運行監測數據，并進行波動特征分析，獲取波動特征數據，目標變頻器為高壓變頻器。然后，根據波動特征數據內多個波動類別的波動幅值和頻率，進行控制偏重分析，獲得多個控制偏重。接著，根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的抑制控制函數，對電抗器參數進行優化，獲得抑制電抗器參數庫。同時，根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的降本控制函數，對電抗器參數進行優化，獲得降本電抗器參數庫。最后，判斷抑制電抗器參數庫和降本電抗器參數庫是否存在交集，若是，則對交集內的多個交集電抗器參數進行排序，分析選取獲得最優電抗器參數，若否，則根據優化記錄數據，分析選取獲得最優電抗器參數，進行電抗器的選擇配置接入。解決了現有技術中由于接入的電抗器參數不同導致高壓變頻器在電網波動下不夠穩定的技術問題，達到了提高高壓變頻器在電網波動下穩定性的技術效果。

技術特征：

1.一種高壓變頻器在電網波動下的穩定控制方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，采集目標變頻器接入電網的電網運行監測數據，并進行波動特征分析，獲取波動特征數據，包括：

3.根據權利要求1所述的方法，其特征在于，根據所述波動特征數據內多個波動類別的波動幅值和頻率，進行控制偏重分析，獲得多個控制偏重，包括：

4.根據權利要求1所述的方法，其特征在于，根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的抑制控制函數，對電抗器參數進行優化，包括：

5.根據權利要求4所述的方法，其特征在于，根據所述第二抑制適應度和第一抑制適應度進行判別，包括：

6.根據權利要求4所述的方法，其特征在于，根據多個控制偏重和波動特征數據，構建對高壓變頻器接入電抗器的電抗器參數進行優化的降本控制函數，對電抗器參數進行優化，包括：

7.根據權利要求6所述的方法，其特征在于，判斷所述抑制電抗器參數庫和所述降本電抗器參數庫是否存在交集，若是，則對交集內的多個交集電抗器參數進行排序，分析選取獲得最優電抗器參數，若否，則根據優化記錄數據，分析選取獲得最優電抗器參數，包括：

8.一種高壓變頻器在電網波動下的穩定控制系統，其特征在于，用于實施權利要求1-7任意一項所述的一種高壓變頻器在電網波動下的穩定控制方法，所述系統包括：

技術總結
本發明公開了一種高壓變頻器在電網波動下的穩定控制方法及系統，涉及變頻器技術領域。所述方法包括：采集目標變頻器的數據，進行波動特征分析，獲取波動特征數據；控制偏重分析，獲得多個控制偏重；構建抑制控制函數，獲得抑制電抗器參數庫；構建降本控制函數，獲得降本電抗器參數庫；判斷抑制電抗器參數庫和降本電抗器參數庫是否存在交集，若是，則對交集內的電抗器參數進行排序，選取獲得最優電抗器參數，若否，則根據優化記錄數據，選取獲得最優電抗器參數，進行電抗器的選擇配置接入。解決了現有技術中由于接入的電抗器參數不同導致高壓變頻器在電網波動下不夠穩定的技術問題，達到了提高高壓變頻器在電網波動下穩定性的技術效果。

技術研發人員：余維成
受保護的技術使用者：江蘇力普電子科技有限公司
技術研發日：
技術公布日：2025/4/28
