本技術涉及光伏板安裝，尤其涉及一種太陽能汽車用光伏板安裝架。

背景技術：

1、太陽能汽車是一種靠太陽能來驅動的汽車。相比傳統熱機驅動的汽車，太陽能汽車是真正的零排放。正因?yàn)槠洵h(huán)保的特點，太陽能汽車被諸多國家所提倡，太陽能汽車產業的發展也日益蓬勃。

2、新能源已成為了人們生活中不可分缺的一種能源，但目前大多數的太陽能板都是直接暴露在太陽光下的，遇上下雨天不能發電時，雨水會從太陽能板的縫隙中滲入其內部，從而對太陽能板造成損害和短路，嚴重時則會直接損壞太陽能板。

3、因此，我們亟需一種可防雨的太陽能汽車用光伏板安裝架。

技術實現思路

1、本實用新型為了克服目前雨水會從太陽能板的縫隙中滲入其內部的缺點，本實用新型提供一種可防雨的太陽能汽車用光伏板安裝架。

2、為了解決上述技術問題，本實用新型提供了這樣一種太陽能汽車用光伏板安裝架，包括有支架、第一轉軸、光伏板、支撐桿、第二轉軸、防護殼和第三轉軸，支架的上部對稱開有四個螺絲孔，支架的內部通過第一轉軸轉動設有安裝板，安裝板的上部安裝有光伏板，安裝板的左右兩側均通過第二轉軸轉動設有支撐桿，支架的上部左右兩側均對稱設有第一卡槽，支撐桿插放在第一卡槽內，安裝板的上部通過第三轉軸轉動設有防護殼，防護殼在光伏板的上方。

3、優選地，還包括有把手，安裝板的上部安裝有把手，把手在光伏板的后方。

4、優選地，還包括有刮除板，防護殼的左右兩側設有滑軌，滑軌的上共同滑動設有刮除板。

5、優選地，還包括有擋風板，安裝板的前部的左右兩側對稱連接有擋風板，擋風板在光伏板的左右兩側。

6、優選地，還包括有卡球，防護殼的下部上側連接有至少2個卡球，安裝板的上部設有第二卡槽，第二卡槽在光伏板的上方，卡球和第二卡槽可契合。

7、本實用新型通過安裝防護殼和第三轉軸，遇上下雨天時，可將防護殼上轉，將卡球摁入第二卡槽中，使防護殼固定在安裝板，從而罩住光伏板，將雨水擋在光伏板外，從而達到了防雨的效果。

技術特征：

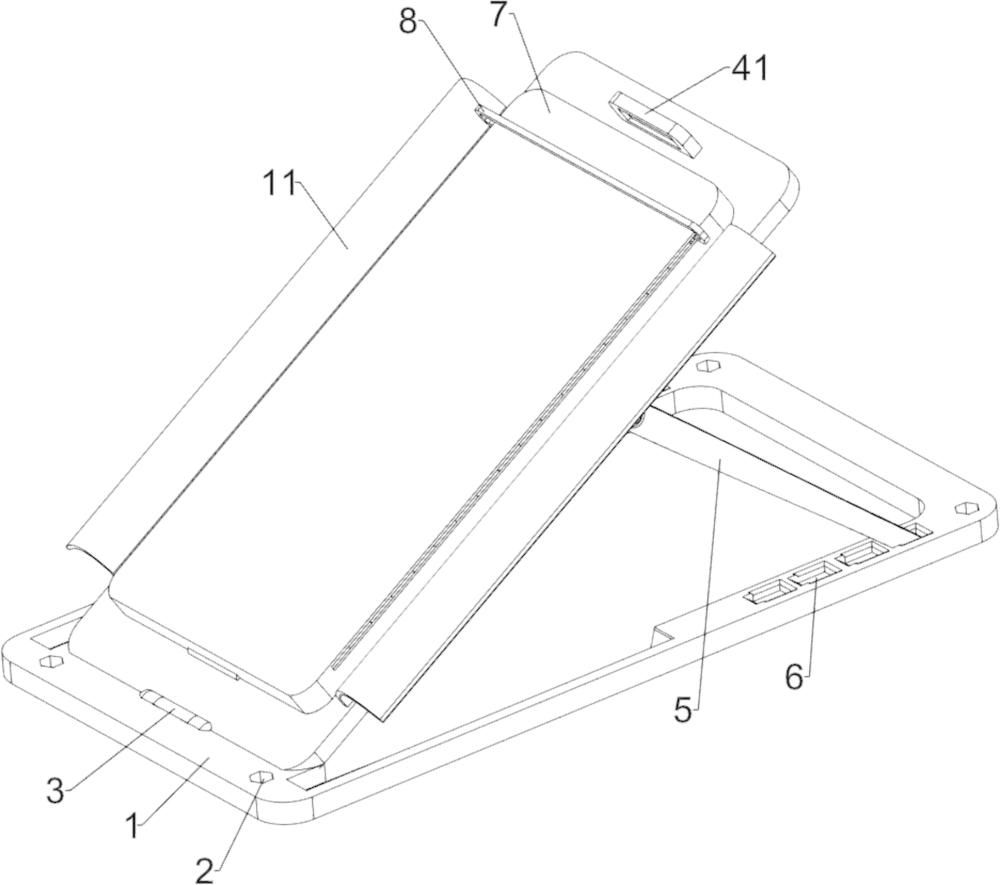

1.一種太陽能汽車用光伏板安裝架，包括有支架（1）、第一轉軸（3）、光伏板（4）、支撐桿（5）和第二轉軸（51），支架（1）的上部對稱開有四個螺絲孔（2），支架（1）的內部通過第一轉軸（3）轉動設有安裝板，安裝板的上部安裝有光伏板（4），安裝板的左右兩側均通過第二轉軸（51）轉動設有支撐桿（5），支架（1）的上部左右兩側均對稱設有第一卡槽（6），支撐桿（5）插放在第一卡槽（6）內，其特征在于，還包括有防護殼（7）和第三轉軸（9），安裝板的上部通過第三轉軸（9）轉動設有防護殼（7），防護殼（7）在光伏板（4）的上方。

2.根據權利要求1所述的一種太陽能汽車用光伏板安裝架，其特征在于，還包括有把手（41），安裝板的上部安裝有把手（41），把手（41）在光伏板（4）的后方。

3.根據權利要求2所述的一種太陽能汽車用光伏板安裝架，其特征在于，還包括有刮除板（8），防護殼（7）的左右兩側設有滑軌，滑軌的上共同滑動設有刮除板（8）。

4.根據權利要求3所述的一種太陽能汽車用光伏板安裝架，其特征在于，還包括有擋風板（11），安裝板的前部的左右兩側對稱連接有擋風板（11），擋風板（11）在光伏板（4）的左右兩側。

5.根據權利要求4所述的一種太陽能汽車用光伏板安裝架，其特征在于，還包括有卡球（10），防護殼（7）的下部上側連接有至少2個卡球（10），安裝板的上部設有第二卡槽，第二卡槽在光伏板（4）的上方，卡球（10）和第二卡槽可契合。

技術總結
本技術涉及光伏板安裝技術領域，尤其涉及一種太陽能汽車用光伏板安裝架。本技術提供了這樣一種太陽能汽車用光伏板安裝架，包括有支架、第一轉軸、光伏板和支撐桿，支架的上部對稱開有四個螺絲孔，支架的內部通過第一轉軸轉動設有安裝板，安裝板的上部安裝有光伏板，安裝板的左右兩側均通過第二轉軸轉動設有支撐桿，支架的上部左右兩側均對稱設有第一卡槽。本技術通過安裝防護殼和第三轉軸，遇上下雨天時，可將防護殼上轉，將卡球摁入第二卡槽中，使防護殼固定在安裝板，從而罩住光伏板。

技術研發人員：李永順
受保護的技術使用者：李永順
技術研發日：20240710
技術公布日：2025/4/28
