本技術涉及電機領域，更具體地說，它涉及一種電控一體式矢量磁阻水冷電機。

背景技術：

1、驅動電機系統整合了電機、控制器、減速器等，為了進一步的節省空間，會將電機驅動系統進行一體化設計，其中驅動系統的散熱方式需重點考慮。目前市場上，電機電控的散熱主要以水冷和油冷為主。水冷散熱是把冷卻螺旋水道結構布局在電機外殼上，體積相對較小，且電機與電池、電控可以共有一套水冷系統，有利于降低成本，此冷卻方案在電機電控的系統中簡單有效，安全可靠。油冷適用于性能要求更高的車輛，電機的散熱效率更高，成本雖然更高，但結構更緊湊，對于噴油式冷卻的電機，外殼不需要設計水道，也不需要風扇及風道。

2、目前現有的電控一體式水冷電機一般將控制器安裝在電機頂部，在高度方向上的安裝空間受限制的條件下難以適用，市場主流電機是永磁同步電機，電機結構復雜，并且電機和控制器需要設置連接水道，或者電機和控制器的殼體需要一體化成型，其結構更為復雜，如果把控制器安裝在電機的尾部，整個系統的水道布置比較困難。還要考慮到水冷系統長時間工作存在泄露的風險。此外，有一些水冷電機或水冷電控采用分體設計，導致整個驅動系統體積較大，另外，也有水冷電機及水冷電控存在結構復雜，散熱效率低等一系列問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型提出了一種電控一體式矢量磁阻水冷電機技術方案，將電機上的水道和控制器內的冷卻管連通，共同對電機以及控制器進行水冷。

2、本實用新型的技術方案如下：

3、一種電控一體式矢量磁阻水冷電機，包括有電機和控制器，控制器設置在電機上并和電機電性連接，用于控制電機轉動，電機外設置有水冷殼，水冷殼和電機之間開設有水道，水冷殼上開設有和水道連接的入水口和出水口，入水口用于供外部水流流入；

4、控制器內設置有冷卻管，冷卻管的一端從控制器延伸出來和出水口連接，冷卻管的另一端從控制器延伸出來用于排出水流。

5、綜上所述，上述技術方案具有以下有益效果：本申請的冷卻管設置在控制器管道內，電機上的水道和冷卻管連通，當電機工作時，冷卻液從電機外殼上的入水口進入，經過水道，從出水口流經控制器內的冷卻管后流出，控制器內的驅動系統產生的熱量通過冷卻水道快速導出，冷卻液經過熱交換后循環使用，有效控制電機溫度。該電機可廣泛用于高性能調速和精確控制領域，如汽車行業、精密機械制造等，驅動電機整合了電機、控制器和水冷系統等，電機與電池、電控共有一套水冷系統，有利于降低成本。

技術特征：

1.一種電控一體式矢量磁阻水冷電機，包括有電機(10)和控制器(20)，所述控制器(20)設置在電機(10)上并和電機(10)電性連接，用于控制電機(10)轉動，其特征在于，所述電機(10)外設置有水冷殼(30)，所述水冷殼(30)和電機(10)之間開設有水道(40)，所述水冷殼(30)上開設有和水道(40)連接的入水口(31)和出水口(32)，所述入水口(31)用于供外部水流流入；

2.根據權利要求1所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述電機(10)包括有外殼(11)、前端蓋(12)和后端蓋(13)，所述水冷殼(30)圍繞外殼(11)設置，并和外殼(11)貼合，所述前端蓋(12)分別跟外殼(11)的前端和水冷殼(30)的前端連接，所述后端蓋(13)分別跟外殼(11)的后端和水冷殼(30)的后端連接。

3.根據權利要求2所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述前端蓋(12)和后端蓋(13)面向水冷殼(30)的一面均設置有密封圈(14)。

4.根據權利要求2所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述水道(40)開設在外殼(11)面向水冷外殼(11)的一面。

5.根據權利要求4所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述水道(40)在外殼(11)上螺旋開設。

6.根據權利要求2所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述水道(40)開設在水冷殼(30)面向外殼(11)的一面。

7.根據權利要求6所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述水道(40)在水冷殼(30)上螺旋開設。

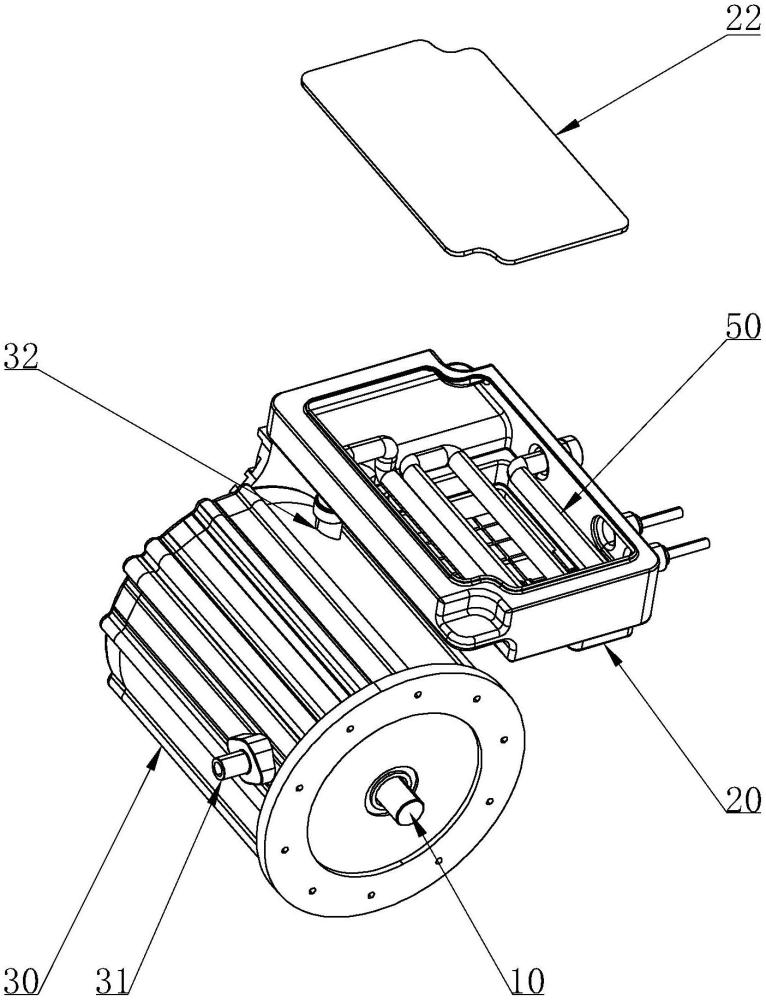

8.根據權利要求2所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述控制器(20)包括有底殼(21)、上蓋(22)和連接片(23)，所述冷卻管(50)設置在底殼(21)內，所述冷卻管(50)的一端從底殼(21)延伸出來和出水口(32)連接，所述冷卻管(50)的另一端從底殼(21)延伸出來用于排出水流，所述上蓋(22)和底殼(21)連接，用于封蓋底殼(21)，所述連接片(23)的一端和底殼(21)連接，另一端和后端蓋(13)連接。

9.根據權利要求8所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述冷卻管(50)在底殼(21)內往復設置。

10.根據權利要求1-9任一項所述的一種電控一體式矢量磁阻水冷電機，其特征在于，所述電機(10)為矢量磁阻電機(10)。

技術總結
本技術請求保護一種電控一體式矢量磁阻水冷電機，包括有電機和控制器，控制器設置在電機上并和電機電性連接，用于控制電機轉動，電機外設置有水冷殼，水冷殼和電機之間開設有水道，水冷殼上開設有和水道連接的入水口和出水口，入水口用于供外部水流流入；控制器內設置有冷卻管，冷卻管的一端從控制器延伸出來和出水口連接，冷卻管的另一端從控制器延伸出來用于排出水流。冷卻管設置在控制器管道內，電機上的水道和冷卻管連通，當電機工作時，冷卻液從電機外殼上的入水口進入，經過水道，從出水口流經控制器內的冷卻管后流出，控制器內的驅動系統產生的熱量通過冷卻水道快速導出，冷卻液經過熱交換后循環使用，有效控制電機溫度。

技術研發人員：趙成,方立,范酬,張志飛
受保護的技術使用者：杭州硅灣智能裝備有限公司
技術研發日：20240719
技術公布日：2025/4/28
