本發明涉及配電網單相接地保護，特別是一種配電線路隔離補償方法。

背景技術：

1、在6～66kv電力系統中，單相接地故障在所有故障中占比80%以上，且接地電流主要為電容電流，為防止過大的電容電流引發接地電弧擊穿設備絕緣、造成停電事故，應及時采取消弧措施以促進瞬時性故障恢復、遏制永久性故障惡化；并且單相接地故障的有效處置對預防電弧引發的山火以及斷線接地造成人員傷亡等事故發生起到至關重要的作用。

2、現有的接地故障有源全補償裝置大多由電源變壓器、升壓變壓器、真空接觸器、有源電力補償器、控制器等組成，可將單相接地故障點電壓、電流補償至接近0，在發生單相接地故障時徹底消除弧光，是解決單相接地故障的最優方案。

3、但是，實際運行過程中，配電網單相接地故障以瞬時性故障為主，消弧過程伴隨著故障恢復而使得過渡電阻發生改變。因此，若瞬時性故障恢復，消弧線圈及時退出全補償能夠有效避免系統運行在諧振過電壓狀態；而對于永久性故障，消弧線圈應維持全補償消弧狀態以防止故障惡化。由此可見，消弧線圈全補償科學投退的關鍵在于快速辨識接地電阻大小以識別接地故障類型。

4、由于斷線接地、電弧引發山火的初期故障過渡電阻往往很大，達到50kω甚至超過100kω，而現有的接地故障有源全補償裝置對接地故障過渡電阻的識別能力也只能為10kω左右，無法適應消弧線圈快速補償對故障信息的影響，對過渡電阻辨識的實時性也不佳；因此無法滿足系統穩定的運行要求。

技術實現思路

1、本發明需要解決的技術問題是提供一種配電線路隔離補償方法，通過單個設備實現單相接地故障時防護線路與原系統的隔離，并通過向隔離后的防護線路局部隔離系統中注入反向電壓進行故障點電壓和電流的全補償，同時提高斷線識別能力，盡快消除電弧放電，避免人員觸電危險情況的發生。

2、為解決上述技術問題，本發明所采取的技術方案如下。

3、一種配電線路隔離補償方法，具體包括以下步驟：

4、s1.在系統母線與防護線路之間設置隔離補償設備，在隔離補償設備與防護線路之間形成防護線路局部隔離系統，隔離補償設備實現對防護線路的隔離；

5、s2.防護線路發生單相接地故障時，隔離補償設備進行接地故障和斷線識別；

6、s3.當識別為單相接地故障發生時，進行故障相的識別，并對識別出的故障相單相開關進行合閘操作；

7、s4.向防護線路局部隔離系統的中性點注入故障相電壓的反向電壓進行全補償。

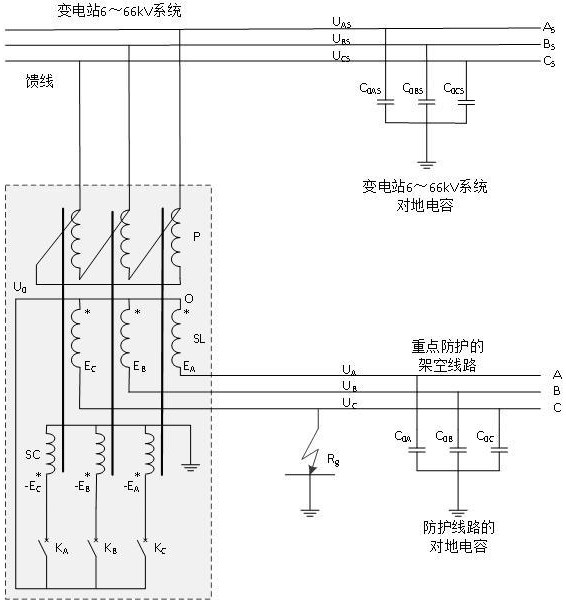

8、優選地：所述隔離補償設備包括相互耦合的一次繞組、負荷繞組和補償繞組，其中，一次繞組與系統母線各相分別連接；負荷繞組分別與防護線路各相連接，為防護線路的配電設備供電；補償繞組與負荷繞組極性相反，且中性點接地。

9、優選地：所述隔離補償設備的負荷繞組和補償繞組均為星接結構，補償繞組的三相輸出端分別與三個單相開關的一端相連接；三個單相開關的另一端互相短接后與負荷繞組的中性點相連接。

10、優選地：所述一次繞組對負荷繞組以及一次繞組對補償繞組的變比均為1:1。

11、優選地：所述負荷繞組的容量與防護線路局部隔離系統所帶負荷的總和相匹配，一次繞組和負荷繞組的容量相等，補償繞組容量不小于防護線路局部隔離系統的電容電流補償容量。

12、優選地：步驟s3中隔離補償設備根據最高電壓相的滯后相識別為故障相。

13、由于采用了以上技術方案，本發明所取得技術進步如下。

14、本發明設置的隔離補償設備，能夠在防護線路發生單相接地故障時，實現與配電線路原系統的隔離，在隔離補償設備與防護線路之間形成防護線路局部隔離系統，該防護線路局部隔離系統的對地電容僅為原系統對地電容的百分之一，甚至幾百分之一，按照相同的位移電壓啟動閾值進行選線識別，與傳統技術中靈敏度最好的諧振接地方式相比，過渡電阻的識別能力提高20倍甚至更多，大大提高了斷線識別能力；同時還能夠在單相接地故障對應的故障相單相開關合閘后，向隔離后的防護線路局部隔離系統中注入故障相電壓的反向電壓，使該相線路對地電壓變?yōu)椤傲恪狈瑢崿F(xiàn)故障點電壓、電流的全部補償，快速消除電弧放電，避免了人員觸電危險情況的發生。

技術特征：

1.一種配電線路隔離補償方法，其特征在于，具體包括以下步驟：

2.根據權利要求1所述的一種配電線路隔離補償方法，其特征在于：所述隔離補償設備包括相互耦合的一次繞組、負荷繞組和補償繞組，其中，一次繞組與系統母線各相分別連接；負荷繞組分別與防護線路各相連接，為防護線路的配電設備供電；補償繞組與負荷繞組極性相反，且中性點接地。

3.根據權利要求2所述的一種配電線路隔離補償方法，其特征在于：所述隔離補償設備的負荷繞組和補償繞組均為星接結構，補償繞組的三相輸出端分別與三個單相開關的一端相連接；三個單相開關的另一端互相短接后與負荷繞組的中性點相連接。

4.根據權利要求2所述的一種配電線路隔離補償方法，其特征在于：所述一次繞組對負荷繞組以及一次繞組對補償繞組的變比均為1:1。

5.根據權利要求2所述的一種配電線路隔離補償方法，其特征在于：所述負荷繞組的容量與防護線路局部隔離系統所帶負荷的總和相匹配，一次繞組和負荷繞組的容量相等，補償繞組容量不小于防護線路局部隔離系統的電容電流補償容量。

6.根據權利要求1所述的一種配電線路隔離補償方法，其特征在于：步驟s3中隔離補償設備根據最高電壓相的滯后相識別為故障相。

技術總結
本發明公開了一種配電線路隔離補償方法，具體包括以下步驟：S1.在系統母線與防護線路之間設置隔離補償設備，在隔離補償設備與防護線路之間形成防護線路局部隔離系統，隔離補償設備實現對防護線路的隔離；S2.防護線路發生單相接地故障時，隔離補償設備進行接地故障和斷線識別；S3.當識別為單相接地故障發生時，進行故障相的識別，并對識別出的故障相單相開關進行合閘操作；S4.向防護線路局部隔離系統的中性點注入故障相電壓的反向電壓進行全補償。本發明可實現防護線路的隔離以及在發生單相接地故障時對防護線路的補償，實現快速滅弧，不僅提高了效率，避免了人員觸電危險情況的發生，而且還大大降低了系統建設與維護成本，避免了多臺設備間互相協作而導致的各種故障發生，為系統的穩定運行提供了可靠保障。

技術研發人員：李瑞桂,王軍超,郭小彥
受保護的技術使用者：河北旭輝電氣股份有限公司
技術研發日：
技術公布日：2025/4/28
