本申請涉及電力系統控制領域，具體而言，涉及一種電壓控制策略確定方法、裝置及電子設備。

背景技術：

1、為促進能源產業優化升級，實現清潔低碳發展，新能源產業實現跨越式大發展，新能源裝機容量占比日益提高。風力發電是開發可再生能源中潛力最大的發電形式之一，然而，風力發電具有顯著的隨機性和波動性，風速的不確定性使得風電出力能在短時間內產生巨大的變化，進而導致風電場并網點電壓產生大幅波動，對電網電壓穩定性構成威脅，給電力系統優化控制帶來了巨大挑戰。

2、為應對以上挑戰，風電場通常配備有多種調壓設備，可通過控制各種設備，精細化控制風電場多調壓設備無功出力，解決風電場出口電壓易受風電不確定性影響而快速波動的問題。現有技術中，風電場并網點電壓控制方法多采用基于最大無功裕度控制策略，該控制策略存在控制精度低、魯棒性和實時適應性差等問題，沒有有效利用風電場內無功補償設備資源，也沒有協調風電場內無功補償設備資源優化配置，導致風電場并網點電壓的穩定性較差。

3、針對上述的問題，目前尚未提出有效的解決方案。

技術實現思路

1、本申請實施例提供了一種電壓控制策略確定方法、裝置及電子設備，以至少解決相關技術中存在的新能源發電設備并網點電壓穩定性不理想的技術問題。

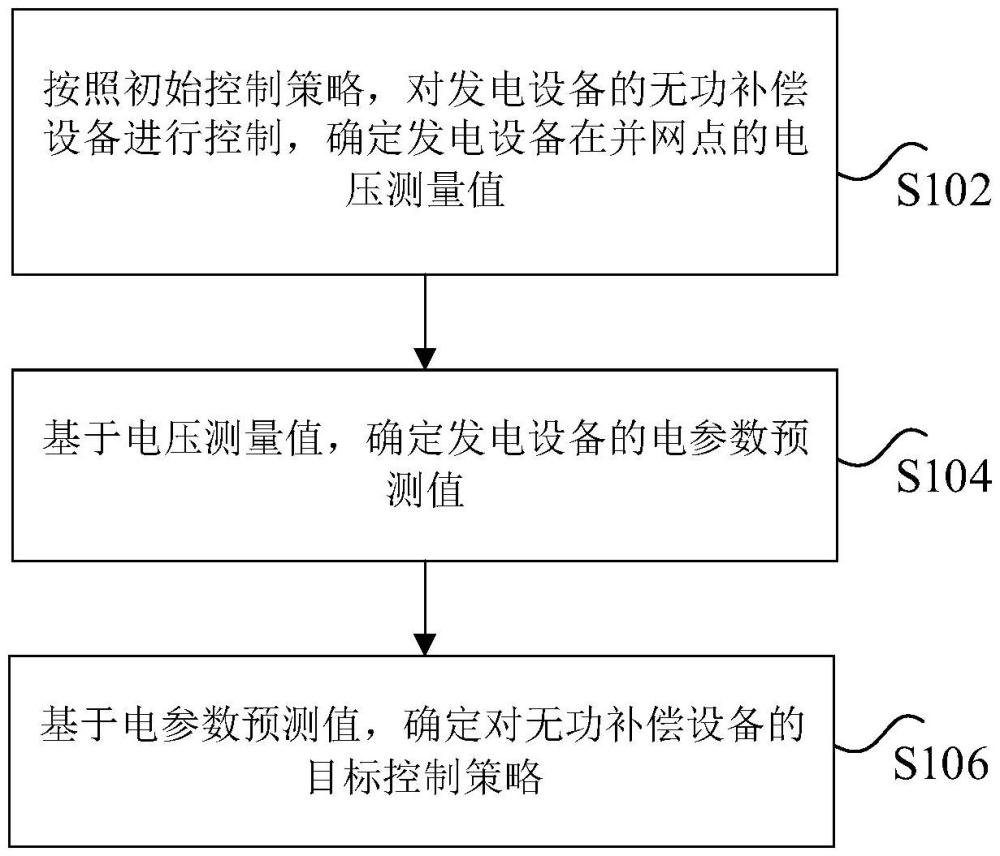

2、根據本申請實施例的一個方面，提供了一種電壓控制策略確定方法，包括：按照初始控制策略，對發電設備的無功補償設備進行控制，確定發電設備在并網點的電壓測量值；基于電壓測量值，確定發電設備的電參數預測值；基于電參數預測值，確定對無功補償設備的目標控制策略。

3、可選地，無功補償設備包括多類補償設備，多類補償設備分別對應不同的無功補償方式，電參數預測值包括電壓預測值，以及多類補償設備分別對應的預測調整量，基于電壓測量值，確定發電設備的電參數預測值，包括：確定電壓靈敏度矩陣，其中，電壓靈敏度矩陣表示有功功率變化的和無功功率變化分別對發電設備的影響程度；基于電壓靈敏度矩陣和電壓測量值，確定電壓預測值，多類補償設備分別對應的預測調整量。

4、可選地，電參數預測值包括電壓預測值，基于電參數預測值，確定對無功補償設備的目標控制策略，包括：基于電參數預測值，確定使得第一目標函數和第二目標函數平衡的調度目標函數，其中，第一目標函數用于表示電壓預測值與參考電壓之間的偏差量，第二目標函數用于表示發電設備保持無功裕度的能力；采用調度目標函數，得到目標控制策略。

5、可選地，無功補償設備包括多類補償設備，多類補償設備分別對應不同的無功補償方式，電參數預測值還包括發電設備的無功預測調整量，以及多類補償設備分別對應的預測調整量，基于電參數預測值，確定使得第一目標函數和第二目標函數平衡的調度目標函數，包括：基于電壓預測值，無功預測調整量，多類補償設備分別對應的預測調整量，確定約束條件；基于約束條件，第一目標函數，以及第二目標函數，確定調度目標函數。

6、可選地，多類補償設備中包括靜止無功補償器，以及無功電源設備，基于電壓預測值，無功預測調整量，多類補償設備分別對應的預測調整量，確定約束條件，包括：基于發電設備中預定節點的有功注入量和無功注入量，得到使得預定節點的功率保持平衡的第一約束條件；基于電壓預測值，確定表示并網點的電壓范圍的第二約束條件；基于無功電源設備對應的預測調整量，確定表示無功電源設備投切次數限制的第三約束條件；基于靜止無功補償器對應的預測調整量，確定表示靜止無功補償器的無功出力限制的第四約束條件；基于無功預測調整量，確定表示發電設備的無功處理限制的第五約束條件。

7、可選地，多類無功補償設備中還包括靜止無功補償器，該方法還包括：基于靜止無功補償器對應的預測調整量和預定最優出力，確定靜止無功補償器的無功裕度偏差量；基于裕度偏差量，確定第二目標函數。

8、可選地，確定使得第一目標函數和第二目標函數平衡的調度目標函數，包括：在電參數預測值中包括多個預測時刻分別對應預測值的情況下，基于多個預測時刻的時間順序，確定多個預測時刻分別對應的權重值；確定多個預測時刻分別對應的第一目標值和第二目標值，其中，第一目標值為第一目標函數在對應的預測時刻的最優值，第二目標值為第二目標函數在對應的預測時刻的最優值；依據多個預測時刻分別對應的第一目標值，第二目標值，以及權重值，對第一目標函數和第二目標函數進行處理，確定調度目標函數。

9、根據本申請實施例的另一方面，提供了一種電壓控制策略確定裝置，包括：電壓測量值確定模塊，用于按照初始控制策略，對發電設備的無功補償設備進行控制，確定發電設備在并網點的電壓測量值；電參數預測值確定模塊，基于電壓測量值，確定發電設備的電參數預測值；目標控制策略確定模塊，用于基于電參數預測值，確定對無功補償設備的目標控制策略。

10、根據本申請實施例的另一方面，提供了一種非易失性存儲介質，非易失性存儲介質存儲有多條指令，指令適于由處理器加載并執行任意一項的電壓控制策略確定方法。

11、根據本申請實施例的另一方面，提供了一種電子設備，包括：一個或多個處理器和存儲器，存儲器用于存儲一個或多個程序，其中，當一個或多個程序被一個或多個處理器執行時，使得一個或多個處理器實現任意一項的電壓控制策略確定方法。

12、在本申請實施例中，通過按照初始控制策略，對發電設備的無功補償設備進行控制，確定發電設備在并網點的電壓測量值；基于電壓測量值，確定發電設備的電參數預測值；基于電參數預測值，確定對無功補償設備的目標控制策略。達到了通過預測并網點電壓，控制發電設備的多種無功補償設備降低并網點電壓波動性的目的，實現了提高新能源發電設備并網點電壓穩定性的技術效果，進而解決了相關技術中存在的新能源發電設備并網點電壓穩定性不理想的技術問題。

技術特征：

1.一種電壓控制策略確定方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述無功補償設備包括多類補償設備，所述多類補償設備分別對應不同的無功補償方式，所述電參數預測值包括電壓預測值，以及所述多類補償設備分別對應的預測調整量，所述基于所述電壓測量值，確定所述發電設備的電參數預測值，包括：

3.根據權利要求1所述的方法，其特征在于，所述電參數預測值包括電壓預測值，所述基于所述電參數預測值，確定對所述無功補償設備的目標控制策略，包括：

4.根據權利要求3所述的方法，其特征在于，所述無功補償設備包括多類補償設備，所述多類補償設備分別對應不同的無功補償方式，所述電參數預測值還包括所述發電設備的無功預測調整量，以及所述多類補償設備分別對應的預測調整量，所述基于所述電參數預測值，確定使得第一目標函數和第二目標函數平衡的調度目標函數，包括：

5.根據權利要求4所述的方法，其特征在于，所述多類補償設備中包括靜止無功補償器，以及無功電源設備，所述基于所述電壓預測值，所述無功預測調整量，所述多類補償設備分別對應的預測調整量，確定約束條件，包括：

6.根據權利要求4所述的方法，其特征在于，所述多類補償設備中還包括靜止無功補償器，所述方法還包括：

7.根據權利要求3所述的方法，其特征在于，所述確定使得第一目標函數和第二目標函數平衡的調度目標函數，包括：

8.一種電壓控制策略確定裝置，其特征在于，包括：

9.一種非易失性存儲介質，其特征在于，所述非易失性存儲介質存儲有多條指令，所述指令適于由處理器加載并執行權利要求1至7中任意一項所述的電壓控制策略確定方法。

10.一種電子設備，其特征在于，包括：一個或多個處理器和存儲器，所述存儲器用于存儲一個或多個程序，其中，當所述一個或多個程序被所述一個或多個處理器執行時，使得所述一個或多個處理器實現權利要求1至7中任意一項所述的電壓控制策略確定方法。

技術總結
本申請公開了一種電壓控制策略確定方法、裝置及電子設備。其中，該方法包括：按照初始控制策略，對發電設備的無功補償設備進行控制，確定發電設備在并網點的電壓測量值；基于電壓測量值，確定發電設備的電參數預測值；基于電參數預測值，確定對無功補償設備的目標控制策略。本申請解決了相關技術中存在的新能源發電設備并網點電壓穩定性不理想的技術問題。

技術研發人員：楊美穎,李亦非,馬浩,趙斌,黃山,侯宇程,宮成,王芳,李天樂
受保護的技術使用者：國網北京市電力公司
技術研發日：
技術公布日：2025/4/24
