本發明涉及緊線器，尤其涉及一種縮短配網工程導線展放中收線裝置。

背景技術：

1、緊線器，又叫棘輪收緊器，是在架空線路敷設施工中作為拉緊導線用的。使用時先把緊線器上的鋼絲繩或鍍鋅鐵線松開，并固定在橫擔上，用夾線鉗夾住導線，然后扳動專用板手。由于棘爪的防逆轉作用，逐漸把鋼絲繩或鍍鋅鐵線繞在棘輪滾筒上，使導線收緊。把收緊的導線固定在絕緣子上。然后先松開棘爪，使鋼絲繩或鍍鋅鐵線松開，再松開夾線鉗，最后把鋼絲繩或鍍鋅鐵線繞在棘輪的滾筒上。

2、現有的配網工程導線需要使用兩把緊線器交替使用，以此達到快速導線的效果，但是兩把緊線器交替使用較為麻煩，有較高的操作要求。

技術實現思路

1、針對現有技術中所存在的不足，本發明提供了一種縮短配網工程導線展放中收線裝置，以解決相關技術中，傳統緊線器需要交替使用的技術問題。

2、本發明提供了一種縮短配網工程導線展放中收線裝置，包括連接架和連接架下端轉動連接的第一鉤，所述連接架的內壁安裝有第一軸，所述第一軸的一端轉動連接有第一絞盤，所述第一絞盤的外表面套設有第一鋼索，所述連接架的內壁還安裝有第二軸，所述第二軸的一端轉動連接有第二絞盤，所述第二絞盤的外表面套設有第三鋼索；

3、還包括第一鋼架與第二鋼架，所述第二鋼架的內部安裝有第三連接桿，所述第一鋼架的內部安裝有第二連接桿，所述第一鋼架的上端安裝有第二鉤，所述第二鋼架的上端安裝有第三鉤；

4、所述連接架的內部還安裝有第一連接桿，所述第一連接桿的上端分別連接有第二鋼索與第四鋼索，所述第四鋼索的上端套設在第三連接桿上，所述第二鋼索的上端套設在第二連接桿上。

5、進一步，所述第一鋼索的一端安裝有第一錐齒輪，所述第二絞盤的一端安裝有第二錐齒輪，所述連接架的內部安裝有第三錐齒輪，所述第三錐齒輪與第一錐齒輪和第二錐齒輪嚙合。

6、進一步，所述第一鋼架的上端滑動連接有第一滑柱，所述第一滑柱的上端與第二鉤的下端相連接，所述第一滑柱的外表面設置有第一螺旋槽，所述第一鋼架的內壁還安裝有第一凸塊，所述第一凸塊的一端滑動連接在第一螺旋槽的內部，所述第一鋼架的內壁還安裝有第一彈簧。

7、進一步，所述第二鋼架的上端滑動連接有第二滑柱，所述第二滑柱的上端與第三鉤的下端相連接，所述第二滑柱的外表面設置有第二螺旋槽，所述第二鋼架的內壁還安裝有第二凸塊，所述第二凸塊的一端滑動連接在第二螺旋槽的內部，所述第二鋼架的內壁還安裝有第二彈簧。

8、進一步，所述第二軸的另一端貫穿連接架，所述連接架的一端轉動連接有旋轉桿，所述旋轉桿的上端轉動連接有棘輪，所述第二軸貫穿棘輪。

9、進一步，所述第二軸的內部滑動連接有方柱，所述第二滑柱的一端貫穿第二錐齒輪，所述第一錐齒輪的一端設置有方槽，所述方柱的一端用于插入方槽的內部。

10、進一步，所述方柱另一端安裝有拉手，所述拉手的一端安裝有塞柱，所述第二軸的一端還設置有圓孔，所述塞柱用于插入圓孔的內部，所述塞柱與圓孔間隙配合。

11、進一步，所述第三錐齒輪滑動連接在連接架的內部，所述第三錐齒輪可操作地與第一錐齒輪和第二錐齒輪嚙合。

12、進一步，所述第三錐齒輪的一側安裝有方軸柱，所述方軸柱貫穿連接架，所述方軸柱的一側安裝有梯形塊。

13、所述方軸柱的外表面安裝有第三彈簧，所述第三彈簧的另一側與連接架相連接；

14、所述方軸柱的一側轉動連接在第三錐齒輪的一側。

15、本發明的工作原理：通過旋轉第一軸與第二軸，以此通過第一軸帶動第一絞盤旋轉，第一絞盤拉動第一鋼索收縮纏繞在第一絞盤的外表面，通過第一鋼索拉動第一鋼架和第二鉤移動，且通過第二軸帶動第三鋼索旋轉，第三鋼索拉動第三鋼索收縮纏繞在第二絞盤的外表面，通過第三鋼索拉動第二鋼架和第三鉤移動，如此可以讓第二鉤和第三鉤同時拉動電線移動。

16、相比于現有技術，本發明具有如下有益效果：通過在原有一個第二鉤的基礎上，再加一個第三鉤，以此不在需要交替兩把緊線器使用，以此可以讓第二鉤和第三鉤同時拉動電線移動，從而快速導線，且無需較高的操作要求。

技術特征：

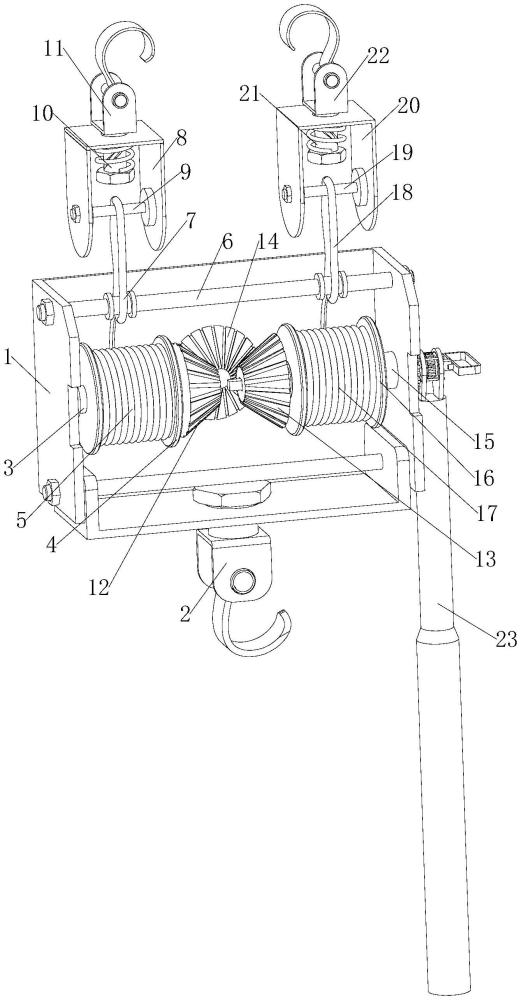

1.一種縮短配網工程導線展放中收線裝置，包括連接架(1)和連接架(1)下端轉動連接的第一鉤(2)，其特征在于：所述連接架(1)的內壁安裝有第一軸(3)，所述第一軸(3)的一端轉動連接有第一絞盤(4)，所述第一絞盤(4)的外表面套設有第一鋼索(5)，所述連接架(1)的內壁還安裝有第二軸(15)，所述第二軸(15)的一端轉動連接有第二絞盤(16)，所述第二絞盤(16)的外表面套設有第三鋼索(17)；

2.如權利要求1所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第一鋼索(5)的一端安裝有第一錐齒輪(12)，所述第二絞盤(16)的一端安裝有第二錐齒輪(13)，所述連接架(1)的內部安裝有第三錐齒輪(14)，所述第三錐齒輪(14)與第一錐齒輪(12)和第二錐齒輪(13)嚙合。

3.如權利要求1所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第一鋼架(8)的上端滑動連接有第一滑柱(10)，所述第一滑柱(10)的上端與第二鉤(11)的下端相連接，所述第一滑柱(10)的外表面設置有第一螺旋槽(24)，所述第一鋼架(8)的內壁還安裝有第一凸塊(26)，所述第一凸塊(26)的一端滑動連接在第一螺旋槽(24)的內部，所述第一鋼架(8)的內壁還安裝有第一彈簧(25)。

4.如權利要求2所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第二鋼架(20)的上端滑動連接有第二滑柱(21)，所述第二滑柱(21)的上端與第三鉤(22)的下端相連接，所述第二滑柱(21)的外表面設置有第二螺旋槽(27)，所述第二鋼架(20)的內壁還安裝有第二凸塊(29)，所述第二凸塊(29)的一端滑動連接在第二螺旋槽(27)的內部，所述第二鋼架(20)的內壁還安裝有第二彈簧(28)。

5.如權利要求4所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第二軸(15)的另一端貫穿連接架(1)，所述連接架(1)的一端轉動連接有旋轉桿(23)，所述旋轉桿(23)的上端轉動連接有棘輪(35)，所述第二軸(15)貫穿棘輪(35)。

6.如權利要求5所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第二軸(15)的內部滑動連接有方柱(31)，所述第二滑柱(21)的一端貫穿第二錐齒輪(13)，所述第一錐齒輪(12)的一端設置有方槽(30)，所述方柱(31)的一端用于插入方槽(30)的內部；

7.如權利要求2所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第三錐齒輪(14)滑動連接在連接架(1)的內部，所述第三錐齒輪(14)可操作地與第一錐齒輪(12)和第二錐齒輪(13)嚙合。

8.如權利要求7所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述第三錐齒輪(14)的一側安裝有方軸柱(40)，所述方軸柱(40)貫穿連接架(1)，所述方軸柱(40)的一側安裝有梯形塊(39)。

9.如權利要求7所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述連接架(1)的一側安裝有方框(36)，所述方框(36)的上端螺紋連接有螺紋桿(37)，所述螺紋桿(37)的下端安裝有錐柱(38)，所述錐柱(38)用于抵觸在梯形塊(39)上。

10.如權利要求8所述的一種縮短配網工程導線展放中收線裝置，其特征在于，所述方軸柱(40)的外表面安裝有第三彈簧(41)，所述第三彈簧(41)的另一側與連接架(1)相連接；

技術總結
本發明提供了一種縮短配網工程導線展放中收線裝置，包括連接架和連接架下端轉動連接的第一鉤，所述連接架的內壁安裝有第一軸，所述第一軸的一端轉動連接有第一絞盤，所述第一絞盤的外表面套設有第一鋼索，所述連接架的內壁還安裝有第二軸，所述第二軸的一端轉動連接有第二絞盤，所述第二絞盤的外表面套設有第三鋼索，還包括第一鋼架與第二鋼架，所述第二鋼架的內部安裝有第三連接桿，所述第一鋼架的內部安裝有第二連接桿，所述第一鋼架的上端安裝有第二鉤。本發明通過在原有一個第二鉤的基礎上，再加一個第三鉤，以此不在需要交替兩把緊線器使用，以此可以讓第二鉤和第三鉤同時拉動電線移動，從而快速導線，且無需較高的操作要求。

技術研發人員：王軍,李多龍,彭海洋,呂歡,程怡,胡杰,張宋蓉,孫堅,陳金銳,楊廣
受保護的技術使用者：國網四川省電力公司南充供電公司
技術研發日：
技術公布日：2025/4/24
