本發明涉及一種二極管交錯鉗位的雙向反激鋰電池均衡器，屬于電池管理。

背景技術：

1、主動式鋰電池均衡器不僅保證了鋰電池系統的安全運行，也實現了電池系統能量利用的最大化。反激變換器結構簡單，控制靈活，因此以反激為基礎的鋰電池均衡器研究廣泛，但目前反激均衡的一種主流方案是，每個電池單體配一臺雙向反激變換器，一個端口連接電池單體，另一端口并聯，單體轉移能量在并聯端口匯集并轉移，雖然控制方便，但采用器件多，傳輸路徑長，效率相對較低。另一種主流方案是采用單體到電池包的能量轉移方式，利用一個變壓器線圈將變壓器磁化能量轉移到電池包，該方法電路結構簡化，但磁化能量在轉移給電池包的過程中不能區分強單體與弱單體，導致均衡效率較低。

2、為提升均衡速度，部分均衡拓撲中的工作原理集成了正激與反激變換器的工作特性，進一步降低了均衡器拓撲的復雜性，但變壓器的磁復位仍需增加額外電路實現。為此，現有方案是在將電池單體分組的基礎上，采用互補的驅動信號分別控制對應二極管，變壓器可以在一個開關周期內分別經歷磁化與退磁，保證了變壓器的正常運行。

3、由于反激變壓器漏感的存在，導致開關管在關斷過程中存在電壓尖峰，雖然可以采用有源或無源的方法緩解或消除該尖峰電壓，實現電壓更低、導通阻抗更小的開關管，但在鋰電池均衡器中單體數量大，增加的有源或無源電壓鉗位元件大大增加了電路的復雜程度和控制的復雜性，導致均衡器成本增加，可靠性變差。

技術實現思路

1、發明目的：針對現有技術中存在的問題與不足，本發明提供一種二極管交錯鉗位的雙向反激鋰電池均衡器。從雙向反激變換器出發，建立了可用于鋰電池均衡器的雙向反激變換器的簡單拓撲，并通過在每個反激變換器中增加一個二極管，與另一個反激對應電池單體配對實現開關管電壓尖峰的鉗位，實驗結果驗證了該拓撲可高效實現均衡，并有效抑制了開關管的電壓尖峰。

2、技術方案：一種二極管交錯鉗位的雙向反激鋰電池均衡器，包括一個非隔離雙向反激變換器，其由第一電池單體b1、第二電池單體b2、第一開關管s1、第二開關管s2、高頻變壓器t組成；所述高頻變壓器t包含第一繞組w1、第二繞組w2；

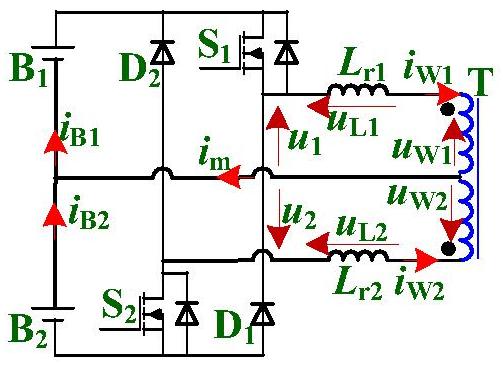

3、所述第一開關管s1、第二開關管s2分別與第一二極管d1、第二二極管d2構成半橋結構；所述第一電池單體b1的正極、第二二極管d2的陰極、第一開關管s1的漏極連接在一起；所述第二電池單體b2的負極、第一二極管d1的陽極、第二開關管s2的源極連接在一起；所述第一電池單體b1的負極、第二電池單體b2的正極、第一繞組w1的異名端、第二繞組w2的異名端連接在一起；所述第一二極管d1的陰極、第一開關管s1的源極與第一繞組w1的同名端連接在一起；所述第二二極管d2的陽極、第二開關管s2的漏極與第二繞組w2的同名端連接在一起。

4、非隔離雙向反激式變換器，開關管s1與s2互補控制并調節占空比。

5、本發明改傳統隔離雙向反激變換器為非隔離雙向反激變換器，并應用于鋰電池均衡功能，具有效率高、結構簡單與成本低的特點；采用二極管交錯鉗位的結構可實現最簡單的開關管尖峰電壓的抑制，并實現了變壓器漏感能量的回收。

技術特征：

1.一種二極管交錯鉗位的雙向反激鋰電池均衡器，其特征在于，包括一個非隔離雙向反激變換器；所述非隔離雙向反激變換器包括第一電池單體、第二電池單體、第一開關管、第二開關管和高頻變壓器；所述高頻變壓器t包含第一繞組w1、第二繞組w2；

2.根據權利要求1所述的二極管交錯鉗位的雙向反激鋰電池均衡器，其特征在于，所述非隔離雙向反激式變換器，通過第一開關管與第二開管互補控制并調節占空比。

3.根據權利要求1或2所述的二極管交錯鉗位的雙向反激鋰電池均衡器，其特征在于，所述交錯鉗位反激式鋰電池均衡器能被擴展其結構，隨著電池單體數量增加，均衡器的開關管與變壓器線圈數量僅正比例增加，未額外增加器件進行連接。

技術總結
本發明公開一種二極管交錯鉗位的雙向反激鋰電池均衡器，屬于電力電子技術范疇。所述鋰電池均衡器包括2個串聯的鋰電池，2個開關管，2個二極管，以及1個高頻變壓器。采用雙向反激變換器的工作原理實現非隔離的2節鋰電池單體的均衡，具有結構簡單、方便控制、成本低的特點。本發明僅采用2個二極管實現了漏感能量回收，不僅提升了變換器的效率，也抑制了開關管的電壓尖峰，降低了開關管的電壓應力。本發明適用于2節鋰電池單體需要主動均衡的場合，也可以將均衡器擴展為適用于多電池單體的主動均衡。

技術研發人員：闞加榮,徐佳俊,張傳科,姚偉,陳健,陳如龍,寧海峰,趙震
受保護的技術使用者：鹽城工學院
技術研發日：
技術公布日：2025/4/24
