本發明涉及光伏跟蹤，具體涉及一種大型電站用光伏跟蹤裝置。

背景技術：

1、光伏產業比較適合在沒有植被遮擋、光照充足、土地平坦的荒漠地區發展。但是這種模式目前仍然存在一些可以改進的地方：荒漠中雖然用水來清洗光伏板和澆灌草地，但是由于這類地區取水艱難，清洗光伏板的頻率并不高，多數時候光伏板表面仍然有塵土和沙粒覆蓋，因此整體的發電效率仍然存在可以提升的空間，其次光伏板底部安裝了追蹤器，用于提高光伏發電的效率，在風沙較大的地區其轉動處需要進行周期性維護，從而增大了維護成本。

技術實現思路

1、針對現有技術所存在的上述缺點，本發明提供了一種大型電站用光伏跟蹤裝置，能夠有效解決現有技術中不易清理和維護的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

3、本發明提供一種大型電站用光伏跟蹤裝置，包括底座，安裝在底座上方的調節架，所述調節架上安裝有固定架，以及安裝在固定架上的光伏安裝架，還包括：

4、追蹤組件，用于調節光伏安裝架與調節架之間的角度，包括固定安裝在調節架頂端的固定環，所述固定環兩側均插接有轉動架，所述調節架一側活動安裝有用于推動轉動架轉動的電推桿；

5、自動潤滑組件，用于對轉動架和固定環的連接處潤滑，包括安裝在轉動架一側的緊固架，所述緊固架下方設有輸送件，所述固定環頂部連接有分流塊，所述固定環底部連接有油箱，且分流塊和油箱均與轉動架和固定環間的縫隙相連通，所述緊固架轉動時輸送件將油箱中的潤滑油輸送至分流塊中；

6、周期清理組件，包括滑動安裝在光伏安裝架上的清理架，所述清理架中滑動安裝有集水架，所述清理架底部轉動安裝有清理輥，且清理輥外壁上開設有多個出水槽。

7、進一步地，所述緊固架固定連接有連動架，所述電推桿一端轉動安裝在調節架的外壁上，且電推桿的另一端與連動架活動連接。

8、進一步地，所述輸送件包括固定安裝在調節架上的兩個第一活塞管，兩個所述第一活塞管相靠近一端均活動插設有第一活塞桿，兩個所述第一活塞桿相靠近一端均固定安有傳動板，所述緊固架底壁上固定安裝有連接板，且連接板位于兩塊傳動板之間，所述緊固架轉動時連接板推動傳動板滑動，所述第一活塞管和分流塊之間連接有出油管，所述第一活塞管和油箱之間連接有回油管，所述出油管和回油管上均設有單向閥。

9、進一步地，所述固定環的內環壁上設有多導流槽，所述分流塊中設有分流孔，所述油箱中設有濾網。

10、進一步地，所述光伏安裝架的側壁上固定安裝有導向架，所述導向架上開設有第一滑槽，所述清理架滑動安裝在第一滑槽中，所述導向架上開設有第二滑槽，所述第二滑槽包括一段斜槽和一段平槽，所述集水架上連接有滑桿，所述滑桿滑動安裝在第二滑槽中，所述集水架上設有棉制的編織網。

11、進一步地，所述清理架的內壁上對稱安裝有引流板，所述引流板呈傾斜狀，所述清理架中固定安裝有隔板，所述隔板上開設有出水孔，所述清理架的內壁上滑動安裝有密封架，且密封架上設有與出水孔相適配的錐形塞子，所述集水架下移時擠壓錐形塞子打開出水孔。

12、進一步地，所述清理架的底端開設有安裝孔，所述安裝孔中活動插設有活動桿，所述安裝孔中設有彈簧，所述活動桿底端固定安裝有刮板。

13、進一步地，所述周期清理組件還包括滑動安裝在調節架側壁上的齒條，所述調節架的側壁上固定安裝有多個第二活塞管，所述第二活塞管頂壁上活動插設有第二活塞桿，所述第二活塞桿頂壁上固定安裝有楔形塊，且第二活塞桿上套設有復位彈簧，所述齒條與傳動板固定連接，所述傳動板帶動齒條滑動時，楔形塊上下滑動，所述調節架上設有輔助氣囊，所述輔助氣囊和第二活塞管之間連接有加氣管，所述光伏安裝架上設有與輔助氣囊相連通的驅動氣囊。

14、進一步地，所述驅動氣囊一端連接有調節管，所述調節管底端開設有泄氣孔，所述調節管底端滑動安裝有滑動擋板，所述導向架上分別固定安裝有第一推桿和第二推桿。

15、進一步地，所述固定架上開設有檢測孔，所述固定架中設有檢測架，所述檢測架上設有多個光敏電阻，且檢測架呈“v”狀，所述光敏電阻外接有處理器，所述固定架中設有凸透鏡，所述檢測孔中設有感光鏡片。

16、本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

17、通過設置自動潤滑組件來對轉動架和固定環的連接處進行潤滑，利用轉動架的轉動作為動力將油箱中的潤滑油輸送至分流塊中，達到自動潤滑的目的，降低了維護成本和難度，其次在轉動架的轉動會往輔助氣囊中充氣，利用氣動的方式推動清理架對光伏板進行清理，并且采用網狀的集水架收集冷凝水，提高了發電效率和質量。

技術特征：

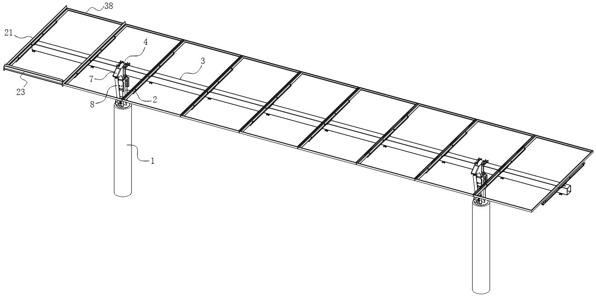

1.一種大型電站用光伏跟蹤裝置，包括底座（1），安裝在底座（1）上方的調節架（2），所述調節架（2）上安裝有固定架（3），以及安裝在固定架（3）上的光伏安裝架（38），其特征在于，還包括：

2.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述緊固架（6）固定連接有連動架（7），所述電推桿（8）一端轉動安裝在調節架（2）的外壁上，且電推桿（8）的另一端與連動架（7）活動連接。

3.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述輸送件包括固定安裝在調節架（2）上的兩個第一活塞管（10），兩個所述第一活塞管（10）相靠近一端均活動插設有第一活塞桿（11），兩個所述第一活塞桿（11）相靠近一端均固定安有傳動板（12），所述緊固架（6）底壁上固定安裝有連接板（9），且連接板（9）位于兩塊傳動板（12）之間，所述緊固架（6）轉動時連接板（9）推動傳動板（12）滑動，所述第一活塞管（10）和分流塊（20）之間連接有出油管（17），所述第一活塞管（10）和油箱（19）之間連接有回油管（18），所述出油管（17）和回油管（18）上均設有單向閥。

4.根據權利要求3所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述固定環（4）的內環壁上設有多導流槽，所述分流塊（20）中設有分流孔，所述油箱（19）中設有濾網。

5.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述光伏安裝架（38）的側壁上固定安裝有導向架（21），所述導向架（21）上開設有第一滑槽（22），所述清理架（23）滑動安裝在第一滑槽（22）中，所述導向架（21）上開設有第二滑槽（27），所述第二滑槽（27）包括一段斜槽和一段平槽，所述集水架（28）上連接有滑桿，所述滑桿滑動安裝在第二滑槽（27）中，所述集水架（28）上設有棉制的編織網。

6.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述清理架（23）的內壁上對稱安裝有引流板（29），所述引流板（29）呈傾斜狀，所述清理架（23）中固定安裝有隔板（30），所述隔板（30）上開設有出水孔，所述清理架（23）的內壁上滑動安裝有密封架（31），且密封架（31）上設有與出水孔相適配的錐形塞子，所述集水架（28）下移時擠壓錐形塞子打開出水孔。

7.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述清理架（23）的底端開設有安裝孔，所述安裝孔中活動插設有活動桿，所述安裝孔中設有彈簧，所述活動桿底端固定安裝有刮板（24）。

8.根據權利要求3所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述周期清理組件還包括滑動安裝在調節架（2）側壁上的齒條（13），所述調節架（2）的側壁上固定安裝有多個第二活塞管（14），所述第二活塞管（14）頂壁上活動插設有第二活塞桿（15），所述第二活塞桿（15）頂壁上固定安裝有楔形塊（16），且第二活塞桿（15）上套設有復位彈簧，所述齒條（13）與傳動板（12）固定連接，所述傳動板（12）帶動齒條（13）滑動時，楔形塊（16）上下滑動，所述調節架（2）上設有輔助氣囊，所述輔助氣囊和第二活塞管（14）之間連接有加氣管，所述光伏安裝架（38）上設有與輔助氣囊相連通的驅動氣囊（25）。

9.根據權利要求8所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述驅動氣囊（25）一端連接有調節管，所述調節管底端開設有泄氣孔，所述調節管底端滑動安裝有滑動擋板（26），所述導向架（21）上分別固定安裝有第一推桿（33）和第二推桿（34）。

10.根據權利要求1所述的一種大型電站用光伏跟蹤裝置，其特征在于，所述固定架（3）上開設有檢測孔，所述固定架（3）中設有檢測架（37），所述檢測架（37）上設有多個光敏電阻，且檢測架（37）呈“v”狀，所述光敏電阻外接有處理器，所述固定架（3）中設有凸透鏡（36），所述檢測孔中設有感光鏡片（35）。

技術總結
本發明涉及光伏跟蹤技術領域，具體涉及一種大型電站用光伏跟蹤裝置，包括底座，還包括：追蹤組件，包括固定安裝在調節架頂端的固定環，固定環兩側均插接有轉動架；自動潤滑組件，包括安裝在轉動架一側的緊固架，緊固架下方設有輸送件，固定環頂部連接有分流塊；周期清理組件，包括滑動安裝在光伏安裝架上的清理架，清理架中滑動安裝有集水架。通過設置自動潤滑組件來對轉動架和固定環的連接處進行潤滑，利用轉動架的轉動作為動力將油箱中的潤滑油輸送至分流塊中，降低了維護成本和難度，其次在轉動架的轉動會往輔助氣囊中充氣，利用氣動的方式推動清理架對光伏板進行清理，并且采用網狀的集水架收集冷凝水，提高了發電效率和質量。

技術研發人員：朱文逸,楊新科,陳小飛,劉子涵
受保護的技術使用者：上海維旺光電科技有限公司
技術研發日：
技術公布日：2025/4/28
