本發明涉光伏，特別涉及一種垂直抗陰影光伏組件。

背景技術：

1、光伏市場是一個不斷增長的市場，低廉的價格和不斷上升的土地獲取成本已經導致了新的光伏應用市場的開放，近年來，包括農光互補、漂浮式光伏、陽臺或車棚集成解決方案等在內的新市場細分不斷涌現，并且它們正在擴展，土地的雙重是一個非常好的選擇，即將光伏安裝在農業土地中，使土地在同一區域內生產能源和食物，提高了土地效率。

2、在垂直安裝的情況下，光伏組件雖然能夠從兩個方向接受輻照，并根據位置的不同，可在早晨和下午提高能量產量。然而，電纜、接線盒和框架的輕微自遮擋會顯著降低能量，因?yàn)楸趁鏁?huì)直接接受輻照。此外，組件是垂直安裝的，因此容易受到高風載的影響，因此光伏組件垂直使用時，如何提高光伏轉換率，以及如何提高光伏的抗風能力，是當下所要解決的問題。

技術實現思路

1、為了解決上述問題，本發明提供了以下技術方案：

2、一種垂直抗陰影光伏組件，包括安裝架，所述安裝架為倒u形，所述安裝架的頂部閉合，所述安裝架的底部開放，并設有左右兩個地腳，地腳的底端帶有地腳固定板，用以將地腳安裝在地面上，并在所述地腳支撐作用下，使所述安裝架處于垂直，所述安裝架的前后兩側開設有組裝槽，所述組裝槽的頂端貫通所述安裝架的頂部，所述組裝槽的底端到達所述安裝架的中部，兩所述組裝槽的頂端安裝有轉軸，所述兩所述組裝槽內各安裝有一個邊框，兩所述邊框之間設有一套垂直的光伏板，光伏板的前后兩面透過前后兩所述邊框吸收光能，所述光伏板的內面安裝有左右兩排彈簧座，所述彈簧座向后延伸頂在后一個所述邊框的左右兩側上，兩所述邊框的左右兩側各開設有一排組裝孔，所述光伏板的前面通過左右兩排組裝孔安裝在前面的所述邊框上，所述光伏板的后面通過左右兩排所述彈簧座安裝在后面所述邊框左右兩側的所述組裝孔上，接線盒安裝在前面所述邊框的拐角處，所述接線盒與所述光伏板之間通過電纜線連接，使得所述接線盒和所述電纜線遠離所述光伏板的光能吸收面；前后兩所述邊框之間設有第一抗風機構，所述安裝架的底端與所述地腳之間設有第二抗風機構，所述二抗風機構還驅動連接于所述邊框上；強風侵襲時，所述邊框在所述第一抗風機構驅動作用下，能夠帶著所述光伏板旋轉卸力，強風等級過高時，整個所述安裝架在所述第二抗風機構驅動作用下與所述地腳快速分離。

3、作為進一步優選的，所述轉軸的兩端貫通所述安裝架的左右兩側。

4、作為進一步優選的，所述安裝架的內側安裝有載框，所述載框位于所述光伏板的底側，光伏轉換器安裝在所述載框內。

5、作為進一步優選的，所述光伏板的頂端與所述邊框的頂部之間預留有散氣空間，所述接線盒與所述光伏板之間的電纜線位于所述散氣空間內，且電纜線在所述散氣空間內設有折彎部，所述折彎部平行于所述光伏板的上方。

6、作為進一步優選的，所述第一抗風機構包括連接在前側所述邊框底端背面上的左右兩個撐簧，左右兩所述撐簧的另一端水平向后連接在后側的所述邊框上，所述載框的前后兩面上各安裝有限位架，前面的所述限位架彎曲向上遠離在前面所述邊框的前側，后面的所述限位架彎曲向上遠離在后面所述邊框的后側，所述限位架是彈簧板，所述地腳為左右兩處，且為矩管制成，兩所述地腳可拆卸的組裝在所述安裝架的底端左右兩側，所述第二抗風機構包括開設在左右兩所述地腳頂部上的插銷孔，還包括安裝在所述安裝架底端左右兩側上的插銷，左右兩所述插銷的分別插在左右兩所述地腳頂部的所述插銷孔內，所述第二抗風機構還包括連接在所述邊框底端與所述插銷之間的鋼絲，所述光伏板的后面在所述彈簧座的支撐作用下，與后側的所述邊框之間形成卸力空間，所述卸力空間的底端與所述載框上下相通，所述地腳的前后兩側焊接有水平的限制管。

7、作為進一步優選的，所述光伏板的前后兩面均設有光伏面。

8、作為進一步優選的，所述載框上開設有若干個第一卸力孔，所述卸力空間的底端與所述載框上的第一卸力孔上下相通，所述安裝架是由矩管折彎而成的u形架，所述鋼絲經過最端部的所述第一卸力孔進入到所述安裝架的管腔內，連接在所述插銷上。

9、作為進一步優選的，所述安裝架的左右兩側開設有若干個第二卸力孔。

10、本發明相比于現有技術的有益效果是：

11、1、光伏板以垂直的方式設置在安裝架上，不但利用前后兩個面作為光能吸收面，進行能量轉換，提高了光能轉換率，而且較現有的傾斜式安裝方式，保證了光伏板的兩面不會出現陰影，更不會因陰影的存在影響光能正常吸收；除此之外，將接線盒設置在光伏板的拐角處，電纜線以光伏板的上方與接線盒連接，接線盒與電纜線都不會在光伏板的前后兩光伏面上形成陰影，使光伏板的前后兩光伏面盡可能的展示出來用以對光能高效吸收。

12、2、除了光伏板提高光能吸收率以外，還在其所在的前后兩邊框之間設有第一抗風機構，安裝架的底端與地腳之間設有第二抗風機構，第二抗風機構還驅動連接于邊框上；強風侵襲時，邊框在第一抗風機構驅動作用下，能夠帶著光伏板旋轉卸力，強風等級過高時，整個安裝架在第二抗風機構驅動作用下，與地腳分離，光伏板雖然垂直設置，但是在遭受到強風侵襲時，能夠通過第一抗風機構和第二抗風機構卸力，使光伏板得到有效保護。光伏板采用這種方式，設置在安裝架上，即使光伏板是垂直狀，也能夠通過上述機械卸力的方式，挑戰來自強風的侵襲。使光伏板的垂直安裝性結構更加可靠。與傳統的光伏組件相比，本發明在風載作用下不會發生彎曲。因此，光伏板的抗應力性能得到了提高。

技術特征：

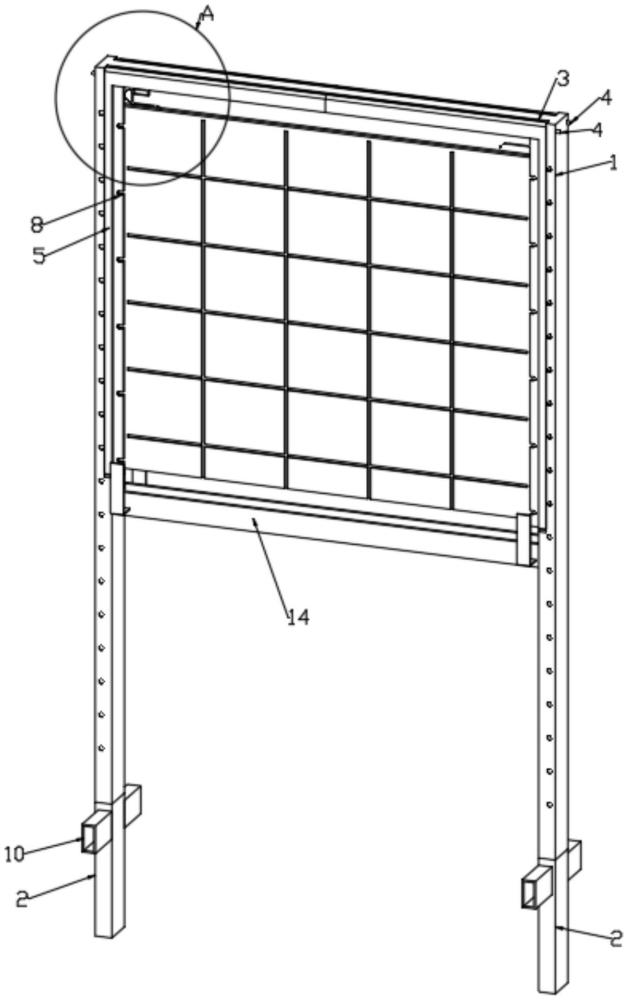

1.一種垂直抗陰影光伏組件，其特征在于，包括安裝架(1)，所述安裝架(1)為倒u形，所述安裝架(1)的頂部閉合，所述安裝架(1)的底部開放，并設有左右兩個地腳(2)，地腳(2)的底端帶有地腳固定板，用以將地腳(2)安裝在地面上，并在所述地腳(2)支撐作用下，使所述安裝架(1)處于垂直，所述安裝架(1)的前后兩側開設有組裝槽(3)，所述組裝槽(3)的頂端貫通所述安裝架(1)的頂部，所述組裝槽(3)的底端到達所述安裝架(1)的中部，兩所述組裝槽(3)的頂端安裝有轉軸(4)，所述兩所述組裝槽(3)內各安裝有一個邊框(5)，兩所述邊框(5)之間設有一套垂直的光伏板(6)，光伏板(6)的前后兩面透過前后兩所述邊框(5)吸收光能，所述光伏板(6)的內面安裝有左右兩排彈簧座(7)，所述彈簧座(7)向后延伸頂在后一個所述邊框(5)的左右兩側上，兩所述邊框(5)的左右兩側各開設有一排組裝孔(8)，所述光伏板(6)的前面通過左右兩排組裝孔(8)安裝在前面的所述邊框(5)上，所述光伏板(6)的后面通過左右兩排所述彈簧座(7)安裝在后面所述邊框(5)左右兩側的所述組裝孔(8)上，接線盒(9)安裝在前面所述邊框(5)的拐角處，所述接線盒(9)與所述光伏板(6)之間通過電纜線(11)連接，使得所述接線盒(9)和所述電纜線(11)遠離所述光伏板(6)的光能吸收面；前后兩所述邊框(5)之間設有第一抗風機構(12)，所述安裝架(1)的底端與所述地腳(2)之間設有第二抗風機構(13)，所述二抗風機構(13)還驅動連接于所述邊框(5)上；強風侵襲時，所述邊框(5)在所述第一抗風機構(12)驅動作用下，能夠帶著所述光伏板(6)旋轉卸力，強風等級過高時，整個所述安裝架(1)在所述第二抗風機構(13)驅動作用下與所述地腳(2)快速分離。

2.根據權利要求1所述的垂直抗陰影光伏組件，其特征在于，所述轉軸(4)的兩端貫通所述安裝架(1)的左右兩側。

3.根據權利要求2所述的垂直抗陰影光伏組件，其特征在于，所述安裝架(1)的內側安裝有載框(14)，所述載框(14)位于所述光伏板(6)的底側，光伏轉換器安裝在所述載框(14)內。

4.根據權利要求3所述的垂直抗陰影光伏組件，其特征在于，所述光伏板(6)的頂端與所述邊框(5)的頂部之間預留有散氣空間(15)，所述接線盒(9)與所述光伏板(6)之間的電纜線(11)位于所述散氣空間(15)內，且電纜線(11)在所述散氣空間(15)內設有折彎部(16)，所述折彎部(16)平行于所述光伏板(6)的上方。

5.根據權利要求4所述的垂直抗陰影光伏組件，其特征在于，所述第一抗風機構(12)包括連接在前側所述邊框(5)底端背面上的左右兩個撐簧(17)，左右兩所述撐簧(17)的另一端水平向后連接在后側的所述邊框(5)上，所述載框(14)的前后兩面上各安裝有限位架(18)，前面的所述限位架(18)彎曲向上遠離在前面所述邊框(5)的前側，后面的所述限位架(18)彎曲向上遠離在后面所述邊框(5)的后側，所述限位架(18)是彈簧板，所述地腳(2)為左右兩處，且為矩管制成，兩所述地腳(2)可拆卸的組裝在所述安裝架(1)的底端左右兩側，所述第二抗風機構(13)包括開設在左右兩所述地腳(2)頂部上的插銷孔(19)，還包括安裝在所述安裝架(1)底端左右兩側上的插銷(20)，左右兩所述插銷(20)的分別插在左右兩所述地腳(2)頂部的所述插銷孔(19)內，所述第二抗風機構(13)還包括連接在所述邊框(5)底端與所述插銷(20)之間的鋼絲(21)，所述光伏板(6)的后面在所述彈簧座(7)的支撐作用下，與后側的所述邊框(5)之間形成卸力空間(22)，所述卸力空間(22)的底端與所述載框(14)上下相通，所述地腳(2)的前后兩側焊接有水平的限制管(10)。

6.根據權利要求5所述的垂直抗陰影光伏組件，其特征在于，所述光伏板(6)的前后兩面均設有光伏面。

7.根據權利要求6所述的垂直抗陰影光伏組件，其特征在于，所述載框(14)上開設有若干個第一卸力孔(23)，所述卸力空間(22)的底端與所述載框(14)上的第一卸力孔(23)上下相通，所述安裝架(1)是由矩管折彎而成的u形架，所述鋼絲(21)經過最端部的所述第一卸力孔(23)進入到所述安裝架(1)的管腔內，連接在所述插銷(20)上。

8.根據權利要求7所述的垂直抗陰影光伏組件，其特征在于，所述安裝架(1)的左右兩側開設有若干個第二卸力孔(24)。

技術總結
本發明涉及光伏技術領域，尤其是提供了一種垂直抗陰影光伏組件，包括安裝架，所述安裝架為倒U形，所述安裝架的頂部閉合，所述安裝架的底部開放，并設有左右兩個地腳，地腳的底端帶有地腳固定板，用以將地腳安裝在地面上，并在所述地腳支撐作用下，使所述安裝架處于垂直，所述安裝架的前后兩側開設有組裝槽，所述組裝槽的頂端貫通所述安裝架的頂部，所述組裝槽的底端到達所述安裝架的中部，兩所述組裝槽的頂端安裝有轉軸，所述兩所述組裝槽內各安裝有一個邊框，與傳統的光伏組件相比，本發明在風載作用下不會發生彎曲，使光伏板的前后兩光伏面盡可能的展示出來用以對光能高效吸收，光伏板的抗應力性能得到了提高。

技術研發人員：繆清,陳守輝,胡濤
受保護的技術使用者：江蘇新源太陽能科技有限公司
技術研發日：
技術公布日：2025/4/24
