本發明涉及光伏組件，特別是涉及一種折疊式光伏組件邊框。

背景技術：

1、光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變為電能的一種技術，主要由太陽電池板(組件)、控制器和逆變器三大部分組成，主要部件由電子元器件構成，太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。

2、隨著汽車的普及，人們紛紛開始選擇自駕游，而路途較遠的自駕游，用電成了最大的問題，目前的用電解決方法有靠汽車在行駛過程中發電、在車頂粘貼太陽能板發電等。靠汽車行駛發電，其發電量太少；粘貼在車頂的太陽能板發電，太陽能板面積固定，粘貼后不能收回，長時間風吹雨淋，太陽能板極易損壞，造成發電效率降低，現有的光伏組件通過電機、氣缸驅動，在野外攜帶安裝不便捷。

技術實現思路

1、根據上述需要解決的技術問題，提供一種折疊式光伏組件邊框。

2、為實現上述目的，本發明公開了一種折疊式光伏組件邊框，包括固定在車頂行李架上的安裝底架，所述安裝底架包括矩形框，矩形框底部中心固定有安裝板，安裝板下方設置有齒輪傳動機構，齒輪傳動機構包括設置在安裝板底部中心的轉軸，轉軸上從上到下設置有蝸輪和傳動齒輪，蝸輪側面嚙合安裝有蝸桿，傳動齒輪左右兩側分別嚙合安裝有齒條，齒條上設置有安裝調節組件，矩形框頂部設置有至少三組光伏邊框，相鄰兩塊光伏邊框的頂部通過連桿連接。

3、進一步地，所述安裝板底部于齒條正上方的對應位置安裝有導軌，導軌上的滑塊與齒條固定連接，傳動齒輪帶動兩側的齒條沿導軌做方向相反的直線運動。

4、更進一步地，所述安裝調節組件設置有兩組且反向安裝，安裝調節組件包括設置在齒條端部遠離傳動齒輪一側的固定塊，固定塊底部開設有與蝸桿同向設置的限位槽，限位槽靠近安裝底架外側的一端設置有第一夾持塊，第一夾持塊靠近限位槽的一側延伸有調節桿，所述調節桿活動設置在限位槽內且通過固定塊上的鎖緊螺栓緊固限位，所述第一夾持塊遠離固定塊的一側開設有弧形的第一卡接口，第一卡接口用于卡接汽車行李架側面的支撐桿。

5、更進一步地，所述固定塊側面的齒條上間隔安裝有第二夾持塊，第二夾持塊上設置有與第一夾持塊同向的第二卡接口，兩組安裝調節組件上的第二卡接口用于卡接汽車行李架底部的支撐桿。

6、更進一步地，所述第二夾持塊于傳動齒輪兩側的齒條上的安裝位置為錯位安裝。

7、更進一步地，所述光伏邊框包括邊框本體，邊框本體正面開設有安裝有光伏組件的定位槽，邊框本體遠離定位槽的一面開設有放置槽，放置槽與邊框本體之間設置有緩沖層，邊框本體外側對稱設置有轉動段，轉動段與邊框本體之間設置有直徑小于轉動段的連接段。

8、更進一步地，所述矩形框與安裝板之間設置有兩塊支撐板，支撐板頂部安裝有位于矩形框內側的調節滑動塊，調節滑動塊內側開設有高度大于轉動段直徑的第一滑槽，第一滑槽于調節滑動塊內側的端面上開設有高度大于連接段的第二滑槽，調節滑動塊內側端面上開設有與光伏邊框數量對應的定位孔，定位孔直徑與邊框本體上的轉動段直徑相匹配，相鄰兩組定位孔之間的第一滑槽與第二滑槽為阻隔狀態。

9、與現有技術相比本發明產生的有益效果：本發明公開了一種折疊式光伏組件邊框，通過外接工具轉動蝸桿帶動齒輪傳動組件轉動，使得齒條上的安裝調節組件反向移動直至從內測向外卡接住汽車頂部的行李架支撐桿，保證整體結構的穩定性，光伏邊框使用時安裝的連桿在野外實現90°以內的角度調節，不使用時拆除連桿折疊安裝，減小占用空間，避免長期暴露在戶外影響使用壽命。

技術特征：

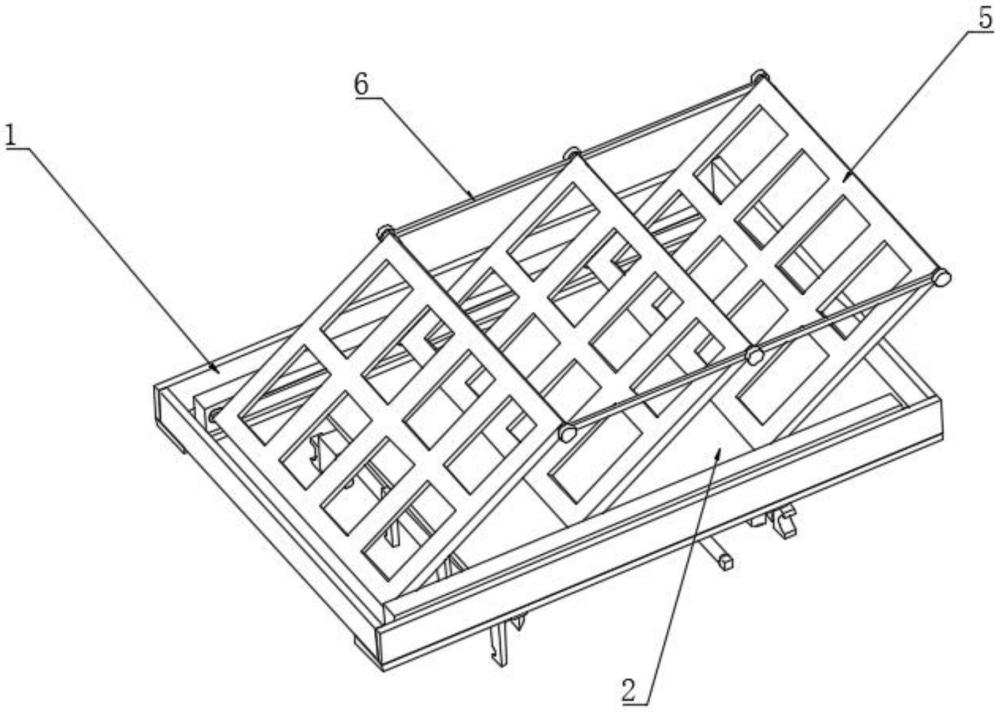

1.一種折疊式光伏組件邊框，包括固定在車頂行李架上的安裝底架（），其特征在于，所述安裝底架（1）包括矩形框（11），矩形框（11）底部中心固定有安裝板（2），安裝板（2）下方設置有齒輪傳動機構（3），齒輪傳動機構（3）包括設置在安裝板（2）底部中心的轉軸（31），轉軸（31）上從上到下設置有蝸輪（32）和傳動齒輪（33），蝸輪（32）側面嚙合安裝有蝸桿（34），傳動齒輪（3）左右兩側分別嚙合安裝有齒條（35），齒條（35）上設置有安裝調節組件（4），矩形框（11）頂部設置有至少三組光伏邊框（5），相鄰兩塊光伏邊框（5）的頂部通過連桿（6）連接。

2.按照權利要求1所述的一種折疊式光伏組件邊框，其特征在于，所述安裝板（2）底部于齒條（35）正上方的對應位置安裝有導軌（21），導軌（21）上的滑塊與齒條（35）固定連接，傳動齒輪（33）帶動兩側的齒條（35）沿導軌（1）做方向相反的直線運動。

3.按照權利要求1所述的一種折疊式光伏組件邊框，其特征在于，所述安裝調節組件（4）設置有兩組且反向安裝，安裝調節組件（4）包括設置在齒條（35）端部遠離傳動齒輪（33）一側的固定塊（1），固定塊（41）底部開設有與蝸桿（34）同向設置的限位槽，限位槽靠近安裝底架（1）外側的一端設置有第一夾持塊（42），第一夾持塊（42）靠近限位槽的一側延伸有調節桿，所述調節桿活動設置在限位槽內且通過固定塊（41）上的鎖緊螺栓緊固限位，所述第一夾持塊（42）遠離固定塊（41）的一側開設有弧形的第一卡接口（421），第一卡接口（421）用于卡接汽車行李架側面的支撐桿。

4.按照權利要求3所述的一種折疊式光伏組件邊框，其特征在于，所述固定塊（41）側面的齒條（35）上間隔安裝有第二夾持塊（43），第二夾持塊（43）上設置有與第一夾持塊（42）同向的第二卡接口（431），兩組安裝調節組件（4）上的第二卡接口（431）用于卡接汽車行李架底部的支撐桿。

5.按照權利要求4所述的一種折疊式光伏組件邊框，其特征在于，所述第二夾持塊（43）于傳動齒輪（33）兩側的齒條（35）上的安裝位置為錯位安裝。

6.按照權利要求1所述的一種折疊式光伏組件邊框，其特征在于，所述光伏邊框（5）包括邊框本體（51），邊框本體（51）正面開設有安裝有光伏組件的定位槽（52），邊框本體（51）遠離定位槽（52）的一面開設有放置槽（53），放置槽（53）與邊框本體（51）之間設置有緩沖層，邊框本體（51）外側對稱設置有轉動段（54），轉動段（54）與邊框本體（51）之間設置有直徑小于轉動段（54）的連接段（55）。

7.按照權利要求1所述的一種折疊式光伏組件邊框，其特征在于，所述矩形框（11）與安裝板（2）之間設置有兩塊支撐板，支撐板頂部安裝有位于矩形框（11）內側的調節滑動塊（12），調節滑動塊（12）內側開設有高度大于轉動段（54）直徑的第一滑槽（121），第一滑槽（121）于調節滑動塊（12）內側的端面上開設有高度大于連接段（55）的第二滑槽（122），調節滑動塊（12）內側端面上開設有與光伏邊框（5）數量對應的定位孔（13），定位孔（13）直徑與邊框本體（51）上的轉動段直徑相匹配，相鄰兩組定位孔（13）之間的第一滑槽（121）與第二滑槽（122）為阻隔狀態。

技術總結
本發明公開了一種折疊式光伏組件邊框,包括固定在車頂行李架上的安裝底架，所述安裝底架包括矩形框，矩形框底部中心固定有安裝板，安裝板下方設置有齒輪傳動機構，齒輪傳動機構包括設置在安裝板底部中心的轉軸，轉軸上從上到下設置有蝸輪和傳動齒輪，蝸輪側面嚙合安裝有蝸桿，傳動齒輪左右兩側分別嚙合安裝有齒條，齒條上設置有安裝調節組件，矩形框頂部設置有至少三組光伏邊框，相鄰兩塊光伏邊框的頂部通過連桿連接。本發明通過外接工具轉動蝸桿帶動齒輪傳動組件轉動，使得齒條上的安裝調節組件反向移動直至從內測向外卡接住汽車頂部的行李架支撐桿，保證整體結構的穩定性，光伏邊框使用時安裝的連桿實現90°以內的角度調節，不使用時拆除連桿折疊安裝，減小占用空間，避免長期暴露在戶外影響使用壽命。
