本發明涉及光伏清潔的，具體的，涉及一種自洗式光伏支架裝置。

背景技術：

1、隨著時代快速發展，光伏發電作為一種新型清潔能源，應用越來越廣泛，經過多年發展，光伏發電在我國的應用范圍逐漸擴大，從家庭戶太陽能源到通訊以及石油、?海洋、氣象等眾多領域都得到應用。

2、在光伏領域，光伏板一般設置在屋頂、沙漠、山區等位置，因此光伏板上經常有沙塵或者灰塵等臟東西覆蓋，從而影響光伏電池板的工作效率和狀態，從而需要經常對光伏板進行清洗才能保證發電效率，但是在很多情況下，由于地理位置的限制，清潔使用的水源要從很遠的地方用卡車運送，耗費大量的人力、物力；特別在沙漠、山區，水源本就稀缺的區域，會造成大量水資源的浪費。

技術實現思路

1、本發明提出一種自洗式光伏支架裝置，能夠利用存儲的水源，實現自動循環的對光伏板進行定時清洗，節省了大量的人力物力，同時又避免了水資源的浪費。

2、為此，采用的技術方案如下：

3、一種自洗式光伏支架裝置，包括支撐架和位于支撐架頂部的光伏板組件，所述支撐架底部具有沉淀池，所述光伏板組件一端固定有集水槽，另一端固定有噴淋裝置，所述集水槽的底部開設有漏水口，所述漏水口通過漏水通道與沉淀池連通，所述沉淀池的上方開設有排水口，所述排水口通過循環輸送裝置連通有蓄水艙，所述蓄水艙與噴淋裝置連通。

4、進一步的技術方案在于，所述漏水口為漏斗形結構，位于集水槽的一端，所述集水槽傾斜設置，使漏水口所在端的位置低于另一端。

5、進一步的技術方案在于，所述集水槽的兩端還固定有導流槽，所述導流槽分別位于光伏板組件的兩側且沿光伏板組件側邊的長度方向設置。

6、進一步的技術方案在于，所述支撐架為自動跟蹤調節支架。

7、進一步的技術方案在于，所述循環輸送裝置包括自動過濾器，所述自動過濾器的入水口與沉淀池的排水口通過循環泵連通，所述自動過濾器的出水口與蓄水艙通過循環泵連通，所述自動過濾器內部具有過濾網，底部通過排污閥連通有排污艙。

8、進一步的技術方案在于，所述自動過濾器內部還包括清理裝置，所述過濾網為豎直設置的筒形結構，所述清理裝置位于過濾網中部，包括驅動裝置、固定塊和位于固定塊四周的清理毛刷，所述清理毛刷與過濾網接觸，所述驅動裝置位于自動過濾器頂部，所述固定塊被驅動裝置帶動沿過濾網軸線上下運動。

9、進一步的技術方案在于，所述清理毛刷有若干個，且均勻環繞在固定塊的四周與其固定，所述清理毛刷的刷毛均向外側翻轉呈發散結構，所述清理毛刷與固定塊的固定處傾斜設置。

10、進一步的技術方案在于，所述自動過濾器的排污艙通過一抽吸泵與沉淀池連通。

11、進一步的技術方案在于，所述自動過濾器的內部還包括過濾棉芯，所述過濾棉芯為豎直設置的繩狀結構，其兩端分別與自動過濾器的內壁固定，所述固定塊為圓臺形結構，其小直徑端開設有清理孔，大直徑端與驅動裝置的驅動軸固定并開設有若干個理線孔，所述理線孔與清理孔貫通，所述過濾棉芯有若干個且分別穿過一個理線孔并在清理孔匯聚穿出。

12、進一步的技術方案在于，所述過濾棉芯的兩端分別通過固定板一和固定板二與自動過濾器的內部固定，所述固定板一位于自動過濾器頂端，其中部開設有供驅動軸穿過的輸送孔，所述固定板二位于自動過濾器底端，其四周開設有供污垢下落的排污孔。

13、本申請的工作原理及有益效果為：

14、1、通過整個支架裝置，能夠實現自動對光伏板進行噴淋清洗，而后把清洗的水再收集起來循環利用，與傳統人工清洗、清洗車清洗相比，節省了大量的人力物力和水資源，一次儲水就能夠實現長時間的自動清洗，特別是對于交通不便利造成水源運輸不便的地區，顯得尤為重要，同時又避免人工清洗過程中操作不當對光伏板的損傷，避免了清洗車清洗時對水資源的大量浪費。

15、2、對光伏板自動噴淋清洗，可以有效的清洗光伏板表面灰塵，提升發電效率，同時具有可以延長光伏板使用壽命等優勢。

16、3、通過自動過濾裝置，將噴淋使用過的水進行過濾凈化，保證對光伏板清潔使用的水質符合標準，以確保光伏板的清潔度，并且自動過濾裝置能夠自動清潔濾網，配合整個循環噴淋裝置，不需要人工頻繁的去維護清理，同樣避免了人力的消耗。

技術特征：

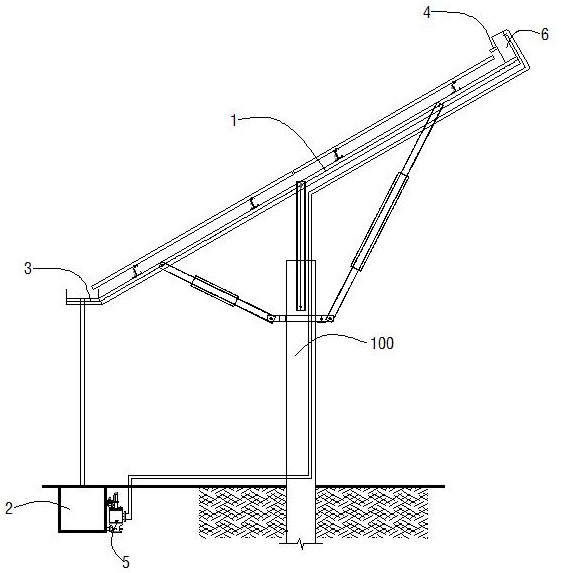

1.一種自洗式光伏支架裝置，包括支撐架（100）和位于支撐架（100）頂部的光伏板組件（1），其特征在于：所述支撐架（100）底部具有沉淀池（2），所述光伏板組件（1）一端固定有集水槽（3），另一端固定有噴淋裝置（4），所述集水槽（3）的底部開設有漏水口（30），所述漏水口（30）通過漏水通道與沉淀池（2）連通，所述沉淀池（2）的上方開設有排水口，所述排水口通過循環輸送裝置（5）連通有蓄水艙（6），所述蓄水艙（6）與噴淋裝置（4）連通。

2.根據權利要求1所述的一種自洗式光伏支架裝置，其特征在于，所述漏水口（30）為漏斗形結構，位于集水槽（3）的一端，所述集水槽（3）傾斜設置，使漏水口（30）所在端的位置低于另一端。

3.根據權利要求1所述的一種自洗式光伏支架裝置，其特征在于，所述集水槽（3）的兩端還固定有導流槽（31），所述導流槽（31）分別位于光伏板組件（1）的兩側且沿光伏板組件（1）側邊的長度方向設置。

4.根據權利要求1所述的一種自洗式光伏支架裝置，其特征在于，所述支撐架（100）為自動跟蹤調節支架。

5.根據權利要求1所述的一種自洗式光伏支架裝置，其特征在于，所述循環輸送裝置（5）包括自動過濾器（51），所述自動過濾器（51）的入水口與沉淀池（2）的排水口通過循環泵連通，所述自動過濾器（51）的出水口與蓄水艙（6）通過循環泵連通，所述自動過濾器（51）內部具有過濾網（511），底部通過排污閥連通有排污艙（512）。

6.根據權利要求5所述的一種自洗式光伏支架裝置，其特征在于，所述自動過濾器（51）內部還包括清理裝置（52），所述過濾網（511）為豎直設置的筒形結構，所述清理裝置（52）位于過濾網（511）中部，包括驅動裝置（521）、固定塊（522）和位于固定塊（522）四周的清理毛刷（523），所述清理毛刷（523）與過濾網（511）接觸，所述驅動裝置（521）位于自動過濾器（51）頂部，所述固定塊（522）被驅動裝置（521）帶動沿過濾網（511）軸線上下運動。

7.根據權利要求5所述的一種自洗式光伏支架裝置，其特征在于，所述清理毛刷（523）有若干個，且均勻環繞在固定塊（522）的四周與其固定，所述清理毛刷（523）的刷毛均向外側翻轉呈發散結構，所述清理毛刷（523）與固定塊（522）的固定處傾斜設置。

8.根據權利要求5所述的一種自洗式光伏支架裝置，其特征在于，所述自動過濾器（51）的排污艙（512）通過一抽吸泵與沉淀池（2）連通。

9.根據權利要求6所述的一種自洗式光伏支架裝置，其特征在于，所述自動過濾器（51）的內部還包括過濾棉芯（53），所述過濾棉芯（53）為豎直設置的繩狀結構，其兩端分別與自動過濾器（51）的內壁固定，所述固定塊（522）為圓臺形結構，其小直徑端開設有清理孔（5221），大直徑端與驅動裝置（521）的驅動軸固定并開設有若干個理線孔（5222），所述理線孔（5222）與清理孔（5221）貫通，所述過濾棉芯（53）有若干個且分別穿過一個理線孔（5222）并在清理孔（5221）匯聚穿出。

10.根據權利要求9所述的一種自洗式光伏支架裝置，其特征在于，所述過濾棉芯（53）的兩端分別通過固定板一（531）和固定板二（532）與自動過濾器（51）的內部固定，所述固定板一（531）位于自動過濾器（51）頂端，其中部開設有供驅動軸穿過的輸送孔（5311），所述固定板二（532）位于自動過濾器（51）底端，其四周開設有供污垢下落的排污孔（5321）。

技術總結
本發明涉及光伏清潔的技術領域，提出了一種自洗式光伏支架裝置，包括支撐架和位于支撐架頂部的光伏板組件，所述支撐架底部具有沉淀池，所述光伏板組件一端固定有集水槽，另一端固定有噴淋裝置，所述集水槽的底部開設有漏水口，所述漏水口通過漏水通道與沉淀池連通，所述沉淀池的上方開設有排水口，所述排水口通過循環輸送裝置連通有蓄水艙，所述蓄水艙與噴淋裝置連通。本發明的有益效果為：能夠利用存儲的水源，實現自動循環的對光伏板進行定時清洗，節省了大量的人力物力，同時又避免了水資源的浪費。

技術研發人員：王世光,葛序堯,祝人杰,和西良,賀希茂,王鑫,李龍,席興旺,劉佳偉,王昊
受保護的技術使用者：中建八局第二建設有限公司
技術研發日：
技術公布日：2025/4/24
