本發明涉及供電系統，尤其涉及一種雙電池供電切換供電裝置及系統。

背景技術：

1、隨著可再生能源的廣泛應用，儲能供電系統在電力供應中的重要性日益凸顯。鋰離子電池因其高能量密度、長循環壽命和良好的充放電性能，在儲能供電領域得到了廣泛的應用。鈉離子電池由于其豐富的原材料資源、較低的成本以及與鋰離子電池相似的工作機制，成為一種極具潛力的替代儲能供電技術。

2、現有技術中的部分儲能供電系統只采用鋰電池儲能供電，但是鋰電池在一些極端溫度環境下無法使用，當溫度低于0°c時，鋰離子電池的充電效率會顯著下降，放電容量也會減少，極端低溫，如低于-20°c，可能會導致鋰電池損壞或無法正常工作，而在高溫環境下，如超過45°c，鋰離子電池的壽命會縮短，并且可能存在安全隱患，如熱失控；現有技術中還有部分儲能供電系統只采用鈉電池儲能供電，雖然在一些極端溫度環境下相比鋰電池性能更好，但是鈉電池的能量密度和循環壽命與鋰電池還存在一定差距，

3、現有的儲能供電系統的電池類型單一，無法根據環境溫度的變化自動切換合適的電池類型供電。

技術實現思路

1、本發明的目的在于提供一種雙電池供電切換供電裝置及系統，可以根據環境溫度的變化，自動切換最合適的電池類型進行供電，確保供電系統在不同溫度條件都能保持高效運行。

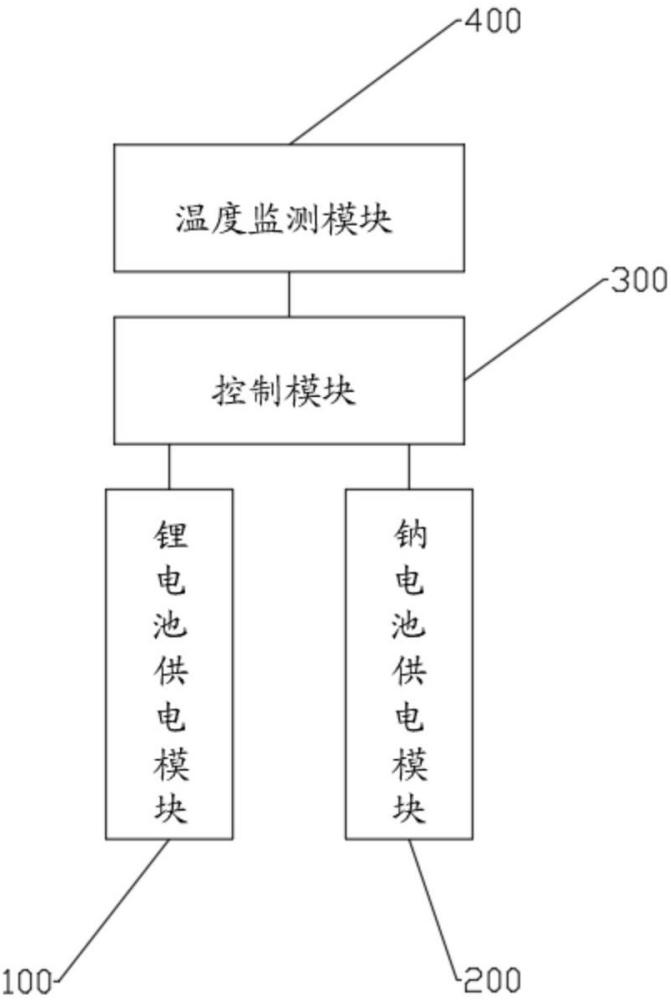

2、為實現上述目的，第一方面，本發明提供了一種雙電池供電切換供電系統，包括鋰電池供電模塊、鈉電池供電模塊、控制模塊和溫度監測模塊；所述控制模塊分別與所述鋰電池供電模塊和所述鈉電池供電模塊連接；所述溫度監測模塊與所述控制模塊連接；

3、所述鋰電池供電模塊，用于提供電力供應；

4、所述鈉電池供電模塊，用于提供電力供應；

5、所述溫度監測模塊，用于監測所述鋰電池供電模塊和所述鈉電池供電模塊附近的環境溫度，并發送給所述控制模塊；

6、所述控制模塊，用于預設低溫閾值和高溫閾值；當發現環境溫度大于低溫閾值且小于高溫閾值時，控制所述鋰電池供電模塊單獨供電；當發現環境溫度小于等于低溫閾值或者大于等于高溫閾值時，控制所述鈉電池供電模塊單獨供電。

7、其中，所述溫度監測模塊包括溫度傳感器單元和數據采集單元；所述數據采集單元與所述溫度傳感器單元連接；

8、所述溫度傳感器單元，用于實時監測所述鋰電池供電模塊和所述鈉電池供電模塊附近的環境溫度；

9、所述數據采集單元，用于收集所述溫度傳感器單元的數據，并將其發送給所述控制模塊。

10、其中，所述控制模塊包括微控制器單元和切換單元；所述切換單元與所述微控制器單元連接；

11、所述微控制器單元，用于預設低溫閾值和高溫閾值，并根據接收到的環境溫度數據進行判斷，判斷之后向所述切換單元發送不同的切換指令。

12、所述切換單元，用于接收所述微控制器單元的切換指令，并根據切換指令對所述鋰電池供電模塊和所述鈉電池供電模塊進行切換。

13、第二方面，本發明還提供了一種雙電池供電切換供電裝置，包括安裝柜、兩個防塵網和兩個清理組件；

14、所述安裝柜具有兩個通風口；兩個所述防塵網分別固定設置在兩個所述通風口側邊；兩個所述清理組件分別設置在所述安裝柜上，用于對兩個所述防塵網上積累的灰塵進行清理。

15、其中，所述清理組件包括兩個導軌、清理刷機構、氣筒、立柱、活塞、連接管、帶孔噴管、連桿和升降機構；

16、兩個所述導軌分別固定設置在所述安裝柜一側；所述清理刷機構滑動設置在兩個所述導軌上；所述氣筒位于所述安裝柜內部；所述立柱與所述氣筒滑動連接，并與所述安裝柜固定連接，且位于所述安裝柜內部；所述活塞與所述立柱固定連接，并與所述氣筒滑動連接，且位于所述氣筒內部；所述連接管連通設置在所述氣筒一側；所述帶孔噴管連通設置在所述連接管一側；所述連桿的一端與所述清理刷機構固定連接，所述連桿的另一端與所述氣筒固定連接，所述連桿還與所述安裝柜滑動連接，且穿過所述安裝柜；所述升降機構設置在所述安裝柜內部，用于帶動所述氣筒升降。

17、其中，所述清理刷機構包括安裝塊、兩個滑桿、毛刷和兩個彈簧；

18、所述安裝塊滑動設置在兩個所述導軌上，并與所述連桿固定連接，且分別被兩個所述導軌貫穿；兩個所述滑桿分別滑動設置在所述安裝塊上，并分別穿過所述安裝塊；所述毛刷固定設置在兩個所述滑桿靠近所述防塵網一側；兩個所述彈簧分別套設在兩個所述滑桿上，并位于所述毛刷與所述安裝塊之間。

19、其中，所述升降機構包括兩個導桿、滑塊、上安裝板、下安裝板、絲桿和電機；

20、兩個所述導桿分別固定設置在所述安裝柜內部；所述滑塊滑動設置在兩個所述導桿上，并與所述氣筒固定連接；所述上安裝板固定設置在兩個所述導桿頂部；所述下安裝板固定設置在兩個所述導桿上；所述絲桿與所述上安裝板轉動連接，并與所述下安裝板轉動連接，且位于所述上安裝板與所述下安裝板之間；所述絲桿與所述滑塊螺紋連接，并穿過所述滑塊；所述電機固定設置在所述上安裝板頂部；所述電機的輸出端與所述絲桿固定連接。

21、本發明的一種雙電池供電切換供電裝置及系統，所述鋰電池供電模塊采用鋰電池組供電，用于提供高能量密度的電力供應；所述鈉電池供電模塊采用鈉電池組供電，用于提供高能量密度的電力供應；所述溫度監測模塊用于對所述鋰電池供電模塊和所述鈉電池供電模塊的安裝環境的溫度進行實時監測，并將溫度數據發送給所述控制模塊，所述控制模塊可以預設環境溫度的低溫閾值和高溫閾值，當發現環境溫度大于低溫閾值且小于高溫閾值時，控制所述鋰電池供電模塊單獨供電；當發現環境溫度小于等于低溫閾值或者大于等于高溫閾值時，控制所述鈉電池供電模塊單獨供電；從而可以根據環境溫度的變化，自動切換最合適的電池類型進行供電，確保供電系統在不同溫度條件都能保持高效運行。

技術特征：

1.一種雙電池供電切換供電系統，其特征在于，

2.如權利要求1所述的一種雙電池供電切換供電系統，其特征在于，

3.如權利要求2所述的一種雙電池供電切換供電系統，其特征在于，

4.所述切換單元，用于接收所述微控制器單元的切換指令，并根據切換指令對所述鋰電池供電模塊和所述鈉電池供電模塊進行切換。

5.一種雙電池供電切換供電裝置，應用于如權利要求1~3所述的一種雙電池供電切換供電系統；其特征在于，

6.如權利要求4所述的一種雙電池供電切換供電裝置，其特征在于，

7.如權利要求5所述的一種雙電池供電切換供電裝置，其特征在于，

8.如權利要求6所述的一種雙電池供電切換供電裝置，其特征在于，

技術總結
本發明涉及供電系統技術領域，具體涉及一種雙電池供電切換供電裝置及系統，雙電池供電切換供電系統包括包括鋰電池供電模塊、鈉電池供電模塊、控制模塊和溫度監測模塊；溫度監測模塊用于對鋰電池供電模塊和鈉電池供電模塊的安裝環境的溫度進行實時監測，并將溫度數據發送給控制模塊，控制模塊可以預設環境溫度的低溫閾值和高溫閾值，當發現環境溫度大于低溫閾值且小于高溫閾值時，控制鋰電池供電模塊單獨供電；當發現環境溫度小于等于低溫閾值或者大于等于高溫閾值時，控制鈉電池供電模塊單獨供電；從而可以根據環境溫度的變化，自動切換最合適的電池類型進行供電，確保供電系統在不同溫度條件都能保持高效運行。

技術研發人員：徐行廣,劉智揚,白奇玄,吳一鳴
受保護的技術使用者：普臺新能源（江蘇）有限公司
技術研發日：
技術公布日：2025/4/24
