本發明涉及到發電設備，尤其涉及一種具有兩種發電模式的動力單元及控制方法。

背景技術：

1、目前地面設備配備的動力單元只配備一臺永磁發電機及控制器，一般會工作在恒功率模式下，在電池故障后不能獨立工作，恒壓輸出動態特性也無法滿足要求。

2、公開號為cn204851538u，公開日為2015年12月09日的中國專利文獻公開了一種多電機發電裝置及風力發電機組，該多電機發電裝置包括分動箱、第一電機和第二電機，其中：所述分動箱包括輸入軸、第一輸出軸和第二輸出軸；所述第一輸出軸連接所述第一電機，所述第二輸出軸連接所述第二電機，所述第一電機和第二電機中僅第一電機連接有變流裝置，所述第一電機連接的變流裝置能調整所述第二電機的電功率。

3、該專利文獻公開的多電機發電裝置及風力發電機組，通過較小功率的變流裝置實現較大功率風力發電機組的變速運行控制，降低了系統成本，并具有制造難度低、可靠性好的優點。

4、公開號為cn204415151u，公開日為2015年06月24日的中國專利文獻公開了一種節能環保型車載發電裝置，其特征在于：底盤變速箱通過傳動軸一與分動箱內的動力輸入齒輪連接，氣缸與分動箱內部的同步齒輪連接，該同步齒輪與動力輸入齒輪和動力輸出齒輪分離或嚙合連接，動力輸出齒輪與軸連接，該軸與發電機連接，氣缸與分動箱內部的同步環連接，該同步環用于將前齒輪和后齒輪分離或連接，該后齒輪與傳動軸二連接，該傳動軸二與底盤后驅動橋連接。

5、該專利文獻公開的節能環保型車載發電裝置，在車的行駛狀態和駐車狀態都可以發電，能充分利用車載資源，提高了結構能源效率，節約了能源消耗。

6、以上述專利文獻為代表的現有技術，均存在電池故障后不能獨立工作的問題，恒壓輸出動態特性也無法滿足要求。

技術實現思路

1、本發明為了克服上述現有技術的缺陷，提供一種具有兩種發電模式的動力單元及控制方法，本發明能夠在電池故障后控制永磁發電機停止發電，由勵磁發電機工作在恒電壓發電模式提供電能，從而確保在電池故障狀態下仍然能夠提供較高的動態特性，適應負載需求。

2、本發明通過下述技術方案實現：

3、一種具有兩種發電模式的動力單元，包括分動箱，其特征在于：還包括柴油機、永磁發電機、第一控制器、勵磁發電機和第二控制器，所述柴油機與分動箱連接，所述分動箱分別與永磁發電機和勵磁發電機連接，所述永磁發電機與第一控制器連接，所述勵磁發電機與第二控制器連接，所述永磁發電機和勵磁發電機并聯。

4、所述分動箱包括輸入軸、第一傳動軸和第二傳動軸，輸入軸連接柴油機，第一傳動軸連接永磁發電機，第二傳動軸連接勵磁發電機。

5、一種具有兩種發電模式的動力單元的控制方法，其特征在于，包括以下步驟：

6、s1、動力單元接收到啟動指令后，根據啟動指令觸發相應發電模式；

7、s2、永磁發電機經第一控制器整流，勵磁發電機經第二控制器整流；

8、s3、永磁發電機和勵磁發電機整流后并聯為一路輸出。

9、所述步驟s1中，啟動指令包括功率請求指令和電壓請求指令。

10、所述步驟s1中，發電模式包括恒功率發電模式、恒電壓發電模式和冗余發電模式。

11、所述恒功率發電模式是指啟動永磁發電機，關閉勵磁發電機，永磁發電機通過接收到的功率請求指令控制輸出功率進行發電。

12、所述恒電壓發電模式是指關閉永磁發電機，啟動勵磁發電機，勵磁發電機通過接收到的電壓請求指令控制輸出電壓進行發電。

13、所述冗余發電模式是指同時啟動永磁發電機和勵磁發電機，永磁發電機作為主發電機，勵磁發電機作為次發電機，勵磁發電機控制發電電壓為系統的工作下限電壓，當永磁發電機失效時，系統電壓跌落到勵磁發電機的輸出電壓時，勵磁發電機進行發電。

14、一種具有兩種發電模式的動力單元的應用，適用于車輛底盤。

15、一種具有兩種發電模式的動力單元的應用，適用于裝有發電系統的發電設備。

16、本發明的有益效果主要表現在以下方面：

17、1、本發明，柴油機與分動箱連接，分動箱分別與永磁發電機和勵磁發電機連接，永磁發電機與第一控制器連接，勵磁發電機與第二控制器連接，永磁發電機和勵磁發電機并聯，較現有技術而言，能夠在電池故障后控制永磁發電機停止發電，由勵磁發電機工作在恒電壓發電模式提供電能，從而確保在電池故障狀態下仍然能夠提供較高的動態特性，適應負載需求。

18、2、本發明，分動箱包括輸入軸、第一傳動軸和第二傳動軸，輸入軸連接柴油機，第一傳動軸連接永磁發電機，第二傳動軸連接勵磁發電機，采用分動箱傳動，使得整個動力單元發電模式選擇更加自由，利于確保發電可靠性。

19、3、本發明，動力單元整體結構簡單，制造成本低，易于維護。

20、4、本發明，s1、動力單元接收到啟動指令后，根據啟動指令觸發相應發電模式；s2、永磁發電機經第一控制器整流，勵磁發電機經第二控制器整流；s3、永磁發電機和勵磁發電機整流后并聯為一路輸出，較現有技術而言，發電模式更加靈活，以適應不同的負載需求，具有良好的適用性。

21、5、本發明，冗余發電模式是指同時啟動永磁發電機和勵磁發電機，永磁發電機作為主發電機，勵磁發電機作為次發電機，勵磁發電機控制發電電壓為系統的工作下限電壓，當永磁發電機失效時，系統電壓跌落到勵磁發電機的輸出電壓時，勵磁發電機進行發電，能夠起到電源熱備份的作用，具有較高的可靠性。

技術特征：

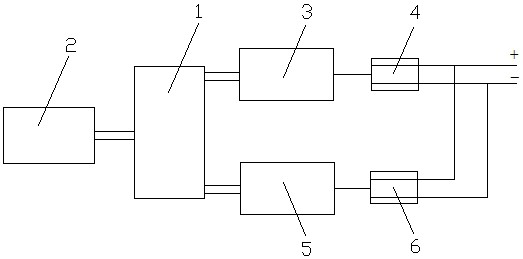

1.一種具有兩種發電模式的動力單元，包括分動箱（1），其特征在于：還包括柴油機（2）、永磁發電機（3）、第一控制器（4）、勵磁發電機（5）和第二控制器（6），所述柴油機（2）與分動箱（1）連接，所述分動箱（1）分別與永磁發電機（3）和勵磁發電機（5）連接，所述永磁發電機（3）與第一控制器（4）連接，所述勵磁發電機（5）與第二控制器（6）連接，所述永磁發電機（3）和勵磁發電機（5）并聯。

2.根據權利要求1所述的一種具有兩種發電模式的動力單元，其特征在于：所述分動箱（1）包括輸入軸、第一傳動軸和第二傳動軸，輸入軸連接柴油機（2），第一傳動軸連接永磁發電機（3），第二傳動軸連接勵磁發電機（5）。

3.一種具有兩種發電模式的動力單元的控制方法，其特征在于，包括以下步驟：

4.根據權利要求3所述的一種具有兩種發電模式的動力單元的控制方法，其特征在于：所述步驟s1中，啟動指令包括功率請求指令和電壓請求指令。

5.根據權利要求3所述的一種具有兩種發電模式的動力單元的控制方法，其特征在于：所述步驟s1中，發電模式包括恒功率發電模式、恒電壓發電模式和冗余發電模式。

6.根據權利要求5所述的一種具有兩種發電模式的動力單元的控制方法，其特征在于：所述恒功率發電模式是指啟動永磁發電機（3），關閉勵磁發電機（5），永磁發電機（3）通過接收到的功率請求指令控制輸出功率進行發電。

7.根據權利要求5所述的一種具有兩種發電模式的動力單元的控制方法，其特征在于：所述恒電壓發電模式是指關閉永磁發電機（3），啟動勵磁發電機（5），勵磁發電機（5）通過接收到的電壓請求指令控制輸出電壓進行發電。

8.根據權利要求5所述的一種具有兩種發電模式的動力單元的控制方法，其特征在于：所述冗余發電模式是指同時啟動永磁發電機（3）和勵磁發電機（5），永磁發電機（3）作為主發電機，勵磁發電機（5）作為次發電機，勵磁發電機（5）控制發電電壓為系統的工作下限電壓，當永磁發電機（3）失效時，系統電壓跌落到勵磁發電機（5）的輸出電壓時，勵磁發電機（5）完成發電。

9.一種具有兩種發電模式的動力單元的應用，其特征在于：適用于車輛底盤。

10.一種具有兩種發電模式的動力單元的應用，其特征在于：適用于裝有發電系統的發電設備。

技術總結
本發明公開了一種具有兩種發電模式的動力單元及控制方法，屬于發電設備技術領域，動力單元包括分動箱、柴油機、永磁發電機、第一控制器、勵磁發電機和第二控制器，所述柴油機與分動箱連接，所述分動箱分別與永磁發電機和勵磁發電機連接，所述永磁發電機與第一控制器連接，所述勵磁發電機與第二控制器連接，所述永磁發電機和勵磁發電機并聯。本發明能夠在電池故障后控制永磁發電機停止發電，由勵磁發電機工作在恒電壓發電模式提供電能，從而確保在電池故障狀態下仍然能夠提供較高的動態特性，適應負載需求。

技術研發人員：陳堯,黎塑飛,馮志朝,侯正男
受保護的技術使用者：航天科工微電子系統研究院有限公司
技術研發日：
技術公布日：2025/4/28
