本發明涉及微電子，具體為一種同步整流控制的反激變換器強制諧振軟控制電路及方法。

背景技術：

1、單端反激功率變換拓?fù)渚哂芯€路結構簡單、元器件數量少、技術成熟，在小功率電源（300w以內）產品中應用極多。近年來，基于電源小型化、高效率的目標，電源開關頻率不斷提升，為了減小開關損耗，人們在單端反激功率拓?fù)涞幕A(chǔ)上進行改進。在前級主功率管開通前，通過施加一個窄脈沖信號強制將主功率管漏源電壓拉高。在窄脈沖結束后，通過自然諧振使得前級主功率管產生反向電流，進而實現主功率管的零電壓開通。這種針對單端反激變換器的強制諧振軟開關功率變換技術通常包含兩種具體方案，分別為：通過變壓器輔助繞組實現強制諧振軟開關以及通過同步整流側注入驅動信號實現強制諧振軟開關。

2、其中，在基于輔助繞組控制的強制諧振軟開關電路中，該方案包含輸入濾波電感電容l1、cin，功率變壓器t1，輸出整流二極管d2、輸出濾波電容co，前級功率開關mos管q1，變壓器t1輔助繞組（t1-5/t1-6），諧振電容c2，諧振開關mos管q2，原理如圖1所示。申請?zhí)枮?02210810563.1，名稱為強制諧振軟開關反激式功率變換器的控制電路及變換電路的發明專利中，公開的實施案例采用集成控制器實現兩路信號控制，如infineon公司的強制諧振反激控制器xdps21071，該器件為峰值電流控制模式，輸出兩路驅動信號gd0和gd1，開關頻率140khz，600v高壓啟動。具體線路原理如圖2所示，驅動信號如圖3所示。其中g(shù)d0端輸出pwm驅動信號，該信號占空比隨mfio端電壓環控制信號和cs電流環控制信號調整；gd1端輸出諧振電路驅動窄脈沖信號，該信號寬度tgd1on、超前時間tzvsdead可根據變換器相應參數設置。此案例在應用中存在以下問題：需要通過變壓器輔助繞組、諧振電容、諧振開關來實現強制軟開關。使得變壓器制造成本增加、控制線路復雜度增加，同時現有集成控制器（xdps21071）開關頻率只有140khz，無法滿足更高頻率的應用。

3、其中，在基于同步整流控制的強制諧振軟開關電路中，電路包含輸入電容ci，變壓器t，功率管q1、q2，輸出濾波電容co。其中l(wèi)m是勵磁電感，lplk是變壓器繞組的漏感，q1是初級主功率管，coss1是主開關管q1的寄生電容，s1是驅動主開關管q1的驅動信號，q2是次級功率管，s2是驅動次級開關管q2的驅動信號，coss2是次級開關管q2的寄生電容。原理如圖4所示，關鍵節點波形如圖6所示。通過次級側同步整流管實施強制諧振的關鍵為：①強制驅動窄脈沖信號必須超前前級主功率管q1，并且留有死區時間。②單端反激變壓器必須工作于斷續模式。③輸出同步整流控制必須支持變壓器dcm電流精準關斷。但是，當前的技術是無法滿足以上控制驅動的技術方案。

技術實現思路

1、為了克服上述現有技術存在的缺陷，本發明的目的在于提供一種同步整流控制的反激變換器強制諧振軟控制電路及方法，以解決現有技術中如何基于同步整流控制實現反激變換器強制諧振軟開關的技術問題。

2、本發明是通過以下技術方案來實現：

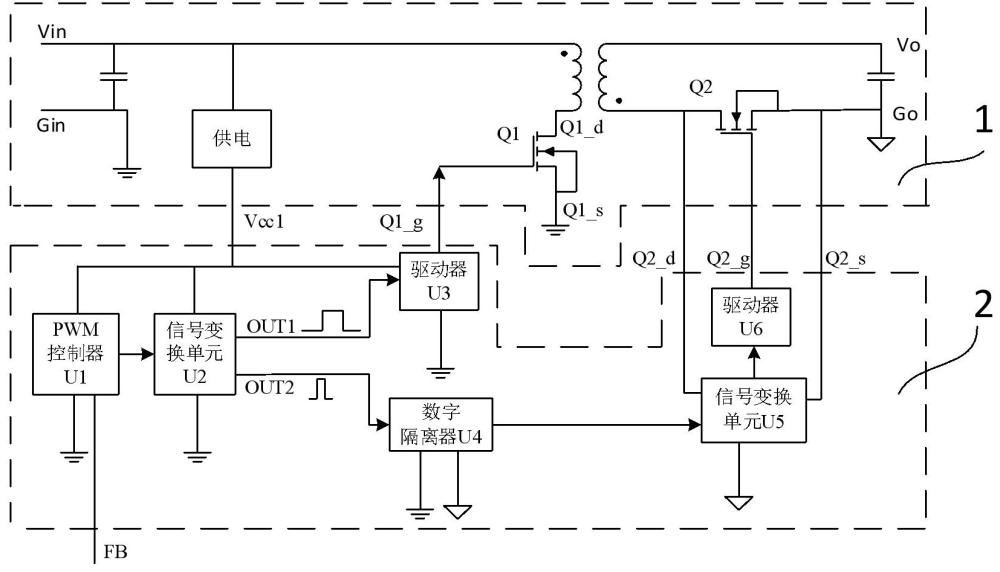

3、第一方面，本發明提供了一種同步整流控制的反激變換器強制諧振軟控制電路，包括單端反激變換器和強制諧振軟開關電路；

4、所述單端反激變換器包括供電電路和主功率變壓器；

5、所述強制諧振軟開關電路包括pwm控制器u1、前級信號變換單元u2、驅動器u3、數字隔離器u4、后級信號變化單元u5以及后級驅動器u6；

6、所述pwm控制器u1的輸出端連接前級信號變換單元u2的輸入端；所述前級信號變換單元u2的輸出端分支設置，其中一支路經驅動器u3連接至主功率變壓器的原邊繞組異名端的前級功率管q1處，另一支路依次經數字隔離器u4、后級信號變化單元u5以及后級驅動器u6連接至主功率變壓器的次級繞組同名端的同步整流管q2處；

7、所述供電電路的輸出端分別連接pwm控制器u1、前級信號變換單元u2、驅動器u3以及數字隔離器u4的電源輸入端。

8、優選的，pwm控制器u1、前級信號變換單元u2、第一驅動器u3以及數字隔離器u4均設有一端接地設置。

9、優選的，pwm控制器u1的型號包括uc1843或lm5020。

10、優選的，前級信號變換單元u2包括施密特反相器u2_1、施密特反相器u2_2、施密特反相器u2_3、高速與門u2_4、二極管d1、電阻r1、諧振電容c1、二極管d2、電阻r2以及諧振電容c2；

11、所述施密特反相器u2_1的輸入端均與二極管d1的陽極、電阻r1的一端、諧振電容c1的一端連接，施密特反相器u2_1的輸出端與施密特反相器u2_2的輸入端連接；

12、所述施密特反相器u2_3的輸入端均與二極管d2的陽極、電阻r2的一端、諧振電容c2的一端連接，施密特反相器u2_3的輸出端與高速與門u2_4的輸入端連接。

13、進一步的，電阻r1和諧振電容c1以及電阻r2以及諧振電容c2分別構成延時開通電路。

14、優選的，驅動器u3和后級驅動器u6為單輸出驅動器，驅動器u3和后級驅動器u6的型號包括但不限于mic4420。

15、優選的，數字隔離器u4為雙向雙通道電容隔離型數字隔離器，數字隔離器u4的型號包括但不限于nsi8221n0。

16、優選的，后級信號變化單元u5的一端還連接至主功率變壓器的次級繞組同名端的同步整流管q2。

17、進一步的，后級信號變化單元u5包括單端反激同步整流控制器u5_1和高速或門u5_2；

18、所述單端反激同步整流控制器u5_1的cs端連接主功率變壓器的次級繞組同名端的同步整流管q2的漏極；單端反激同步整流控制器u5_1的dis端連接主功率變壓器的次級繞組同名端的同步整流管q2的源極；所述單端反激同步整流控制器u5_1的drv端連接高速或門u5_2的輸入端；所述高速或門u5_2的另一輸入端連接數字隔離器u4的輸出端；所述高速或門u5_2的輸出端連接后級驅動器u6。

19、第二方面，本發明還提供了一種同步整流控制的反激變換器強制諧振軟控制方法，基于上述所述的一種同步整流控制的反激變換器強制諧振軟控制電路，包括如下過程：

20、單端反激變換器的供電電路分別給pwm控制器u1、前級信號變換單元u2、驅動器u3以及數字隔離器u4進行供電；其中pwm控制器u1輸出的pwm信號給入前級信號變換單元u2，經過前級信號變換單元u2變換后產生pwm驅動信號out1和超前的窄脈沖信號out2；其中，pwm驅動信號out1經驅動器u3控制主功率變壓器的原邊繞組異名端的前級功率管q1；超前的窄脈沖信號out2經過數字隔離器u4輸入信號變換單元u5，同時信號變換單元u5將檢測的主功率變壓器的次級繞組同名端的同步整流管q2的信號變換后所產生控制信號結合數字隔離器u4的輸入信號同步輸入至后級驅動器u6，并通過后級驅動器u6驅動主功率變壓器的次級繞組同名端的同步整流管q2。

21、與現有技術相比，本發明具有以下有益的技術效果：

22、本發明提供了一種同步整流控制的反激變換器強制諧振軟控制電路，通過引入強制諧振軟開關電路，本發明能夠有效降低開關過程中的損耗。在傳統的硬開關電路中，開關器件在開通和關斷時會產生較大的電壓和電流重疊，從而導致開關損耗。而強制諧振軟開關電路則利用諧振原理，使開關器件在零電壓或零電流條件下進行切換，從而顯著減小開關損耗，提高整個反激變換器的能效。pwm控制器u1與前級信號變換單元u2的結合，使得控制信號能夠根據負載和輸入電壓的變化進行精確調整。這種動態調整能力有助于維持輸出電壓的穩定，增強電路的適應性和穩定性。特別是在負載突變或輸入電壓波動的情況下，這種控制電路能夠迅速響應，保持輸出電壓的恒定。通過數字隔離器u4、后級信號變化單元u5以及后級驅動器u6的連接，本發明實現了對主功率變壓器的次級繞組同名端的同步整流管q2的精確控制。同步整流技術能夠進一步提高變換器的效率，因?yàn)樗试S在次級側使用低導通電阻的mosfet作為整流器件，替代傳統的二極管。這樣，在整流過程中產生的電壓降和功耗都會大大降低。

23、進一步的，本發明通過將pwm控制器、信號變換單元、驅動器、數字隔離器和信號變化單元等組件有機結合，形成了一個高度集成的控制電路。這種集成化設計不僅減小了電路的體積和重量，還有助于提高電路的可靠性和可維護性。數字隔離器的使用還增強了電路之間的電氣隔離，提高了系統的安全性。

24、進一步的，本發明通過在初級側與次級側增加信號變換單元，配合常見的單輸出pwm控制器和單端反激同步整流控制器，不僅實現初級側與次級側開關管的驅動時序生成，還可以實現初級側開關管的軟開關控制。與現有技術相比，無需變壓器輔助繞組、諧振開關和諧振電容，不受現有控制器開關頻率限制，應用線路簡單、成本低廉。

25、本發明還提供了一種同步整流控制的反激變換器強制諧振軟控制方法，通過pwm控制器u1輸出精確的pwm信號，并經過前級信號變換單元u2的變換，產生pwm驅動信號out1和超前的窄脈沖信號out2。這種精確的信號控制能夠確保前級功率管q1和主功率變壓器的次級繞組同名端的同步整流管q2在最佳時機進行開關動作，從而降低開關損耗，提高能效。超前的窄脈沖信號out2的引入，使得主功率變壓器的次級繞組同名端的同步整流管q2能夠在前級功率管q1動作之前預先調整狀態，確保電流平滑過渡，進一步減少能量損失。主功率變壓器的次級繞組同名端的同步整流管q2的精確控制依賴于信號變換單元u5對次級繞組同名端信號的檢測與變換，以及數字隔離器u4的隔離傳輸。這種設計使得同步整流過程更加高效、可靠，顯著提高了整流效率。后級驅動器u6根據主功率變壓器的次級繞組同名端的同步整流管q2的控制信號進行驅動，確保其與主功率變壓器的次級繞組電流同步開關，有效減少了整流過程中的電壓降和功耗。
