本申請涉及顯示，尤其涉及一種電子桌牌電路及電子桌牌。

背景技術：

1、雙面顯示電子桌牌在現代會議、論壇等大型場合中得到了廣泛應用，其主要形式包括雙面均為epd(electrophoretic?display，電泳顯示器)屏、雙面均為lcd(liquidcrystal?display，液晶顯示器)屏以及一面為lcd屏、一面為epd屏的組合形式。這些產品在提供信息顯示的靈活性和便捷性方面具有顯著優勢。然而，現有技術中的雙面電子桌牌的續航時間通常只有6小時左右，當使用時間超過設備續航時間時，桌牌供電能力不足會導致顯示中斷，給客戶體驗帶來負面影響。

技術實現思路

1、有鑒于此，本申請的目的在于提出一種電子桌牌電路及電子桌牌，以提高電子桌牌的續航時間。

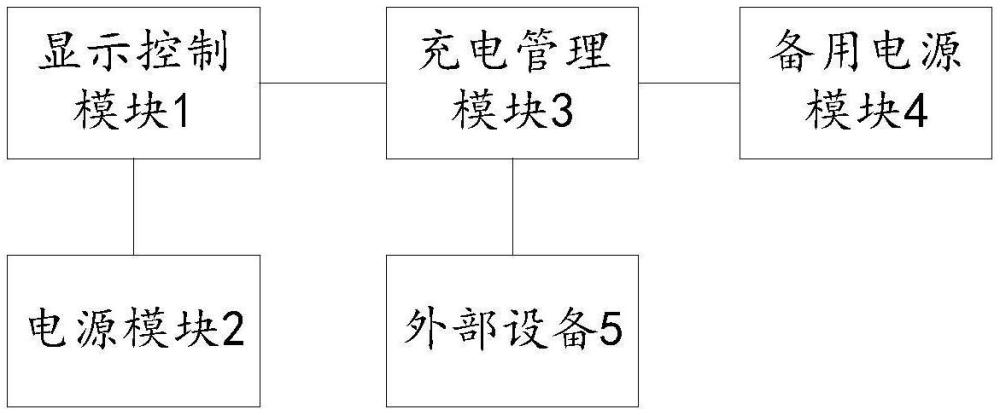

2、基于上述目的，本申請?zhí)峁┝艘环N電子桌牌電路，包括：顯示控制模塊、與顯示控制模塊連接的電源模塊、與顯示控制模塊連接的充電管理模塊以及與充電管理模塊連接的備用電源模塊，所述充電管理模塊還與外部設備連接；

3、所述顯示控制模塊被配置為在所述電源模塊的電量小于或等于預設電量時，向所述充電管理模塊發送虧電信號；

4、所述充電管理模塊被配置為在虧電信號的控制下控制備用電源模塊向所述顯示控制模塊供電，在外部設備發送的充電信號的控制下向所述備用電源模塊以及顯示控制模塊供電。

5、基于上述目的，本申請?zhí)峁┝艘环N電子桌牌，包括上述的電子桌牌電路。

6、從上面所述可以看出，本申請?zhí)峁┑碾娮幼琅齐娐芳半娮幼琅疲渲须娐钒ǎ猴@示控制模塊、與顯示控制模塊連接的電源模塊、與顯示控制模塊連接的充電管理模塊以及與充電管理模塊連接的備用電源模塊，所述充電管理模塊還與外部設備連接；所述顯示控制模塊被配置為在所述電源模塊的電量小于或等于預設電量時，向所述充電管理模塊發送虧電信號；所述充電管理模塊被配置為在虧電信號的控制下控制備用電源模塊向所述顯示控制模塊供電，在外部設備發送的充電信號的控制下向所述備用電源模塊以及顯示控制模塊供電。通過備用電源模塊顯著延長了電子桌牌的續航時間，充電管理模塊還能夠切換電源來源，通過備用電源模塊或外部設備供電，避免了在長時間使用中因電源模塊電量耗盡導致的顯示中斷，提升了用戶體驗。

技術特征：

1.一種電子桌牌電路，其特征在于，包括：顯示控制模塊、與顯示控制模塊連接的電源模塊、與顯示控制模塊連接的充電管理模塊以及與充電管理模塊連接的備用電源模塊，所述充電管理模塊還與外部設備連接；

2.根據權利要求1所述的電子桌牌電路，其特征在于，所述充電管理模塊包括：mcu，與所述mcu的第一引腳連接的過壓保護單元以及開關單元，所述mcu的第二引腳與所述備用電源模塊連接，所述開關單元還與所述顯示控制模塊連接，所述過壓保護單元以及開關單元還與外部設備連接；

3.根據權利要求2所述的電子桌牌電路，其特征在于，所述開關單元包括：第一開關以及第二開關；所述第一開關的控制端與所述外部設備以及顯示控制模塊連接，所述第一開關的第一極與所述第二開關的控制端連接，所述第一開關的第二極接地；所述第二開關的第一極與mcu的第一引腳連接，所述第二開關的第二極與所述顯示控制模塊連接；

4.根據權利要求2所述的電子桌牌電路，其特征在于，包括：方向切換單元，所述方向切換單元的第一極與所述過壓保護單元連接，所述方向切換單元的控制端與所述mcu的第三引腳連接，所述方向切換單元的第二極與所述mcu的第一引腳連接，在所述方向切換單元以及過壓保護單元之間還設有電路檢測節點，所述電路檢測節點與所述mcu的第四引腳連接；

5.根據權利要求4所述的電子桌牌電路，其特征在于，所述過壓保護單元包括穩壓器、第三開關以及第四開關，所述穩壓器與外部設備連接，所述第三開關的控制端與穩壓器以及外部設備連接，所述第三開關的第一極與外部設備連接，所述第三開關的第二極與第四開關的控制端連接，所述第四開關的第一極與外部設備連接，所述第四開關的第二極與所述方向切換單元的第一極連接；

6.根據權利要求5所述的電子桌牌電路，其特征在于，所述穩壓器包括穩壓二極管，所述穩壓二極管的陰極與外部設備連接，所述穩壓二極管的陽極接地，第三開關包括第三晶體管，所述第四開關包括第四晶體管。

7.根據權利要求3所述的電子桌牌電路，其特征在于，所述第一開關包括第一晶體管，所述第二開關包括第二晶體管。

8.根據權利要求4所述的電子桌牌電路，其特征在于，所述方向切換單元包括第五晶體管。

9.根據權利要求4所述的電子桌牌電路，其特征在于，顯示控制模塊包括第一子顯示控制模塊以及第二子顯示控制模塊，所述電源模塊包括第一子電源模塊以及第二子電源模塊，所述第一子顯示控制模塊與第一子電源模塊連接，所述第二子顯示控制模塊與第二子電源模塊連接。

10.一種電子桌牌，其特征在于，包括權利要求1-9任一項所述的電子桌牌電路。

技術總結
本申請?zhí)峁┮环N電子桌牌電路及電子桌牌，涉及顯示技術領域。其中電路包括：顯示控制模塊、與顯示控制模塊連接的電源模塊、與顯示控制模塊連接的充電管理模塊以及與充電管理模塊連接的備用電源模塊，所述充電管理模塊還與外部設備連接；所述顯示控制模塊被配置為在所述電源模塊的電量小于或等于預設電量時，向所述充電管理模塊發送虧電信號；所述充電管理模塊被配置為在虧電信號的控制下控制備用電源模塊向所述顯示控制模塊供電，在外部設備發送的充電信號的控制下向所述備用電源模塊以及顯示控制模塊供電。本申請顯著延長了電子桌牌的續航時間。

技術研發人員：林瑋,于超,張峰,畢振生
受保護的技術使用者：京東方科技集團股份有限公司
技術研發日：
技術公布日：2025/4/28
