本技術屬于布線裝置，具體為一種電力箱涵內部布線整理裝置。

背景技術：

1、隨著電力設備的發展以及電力的安全使用，需要將電力電纜裝入到進入電力箱涵中，而在電力電纜在電力箱涵中進行鋪設時，當電纜的長度過長時，通常都在電力箱涵中使用繩索將電纜捆綁在一起，這種電纜布線與整理的方式較為雜亂，不方便后期電纜檢修的查找，因此，針對上述問題，現需設計一種電力箱涵內部布線整理裝置。

技術實現思路

1、為實現上述目的，本實用新型提供如下技術方案：一種電力箱涵內部布線整理裝置，包括箱體，所述箱體的中部等距離開設有收納腔，收納腔兩端的中部均開設有對稱的穿線孔，穿線孔貫穿箱體的兩側，收納腔一側的上部和另一側的下部均等距離開設有滑動豎槽，收納腔內部兩側的滑動豎槽錯位設置，滑動豎槽的內部均安裝有可升降移動的撥動銷，撥動銷均延伸至收納腔的內部。

2、優選的，所述收納腔一側的上部和另一側的下部均開設有調節豎槽，收納腔任意一側的全部滑動豎槽均與該側邊的調節豎槽連通，調節豎槽的中部均轉動連接有螺紋桿，且調節豎槽的內部均滑動安裝有與螺紋桿螺紋連接的移動條，收納腔任意一側全部撥動銷的一端均與該側的移動條固定連接。

3、優選的，所述箱體上部的中部均等距離開設有內腔，收納腔兩側的兩個螺紋桿的頂部均延伸至內腔的內部并固定連接有第一錐齒輪，內腔的內部均轉動連接有水平轉動軸，水平轉動軸的兩側均固定連接有第二錐齒輪，內腔內部的兩個第二錐齒輪分別與兩個第一錐齒輪嚙合連接，從而能夠有效的進行傳動。

4、優選的，所述水平轉動軸的中部均固定連接有蝸輪，內腔的內部均轉動連接有豎直狀態的蝸桿，蝸桿與蝸輪嚙合連接，蝸桿的頂部均延伸至箱體的頂部外并固定連接有調節輪，從而能夠有效的進行調節。

5、與現有技術相比，本實用新型的有益效果為：通過設置有箱體、收納腔、穿線孔、滑動豎槽、撥動銷、調節豎槽、移動條、螺紋桿、內腔、第一錐齒輪、水平轉動軸、第二錐齒輪、蝸輪、蝸桿和調節輪，使本布線整理裝置能夠有序的對電纜線進行排布與收納，有效的保證了箱涵內部電纜線的安裝整潔，以及有效的方便了電纜線后期檢修的查找，同時本布線整理裝置結構設計簡單，使用與調節操作方便便捷，電纜線的排布與收納穩定可靠，其具有的性能能夠滿足電力箱涵內部布線的使用需求。

技術特征：

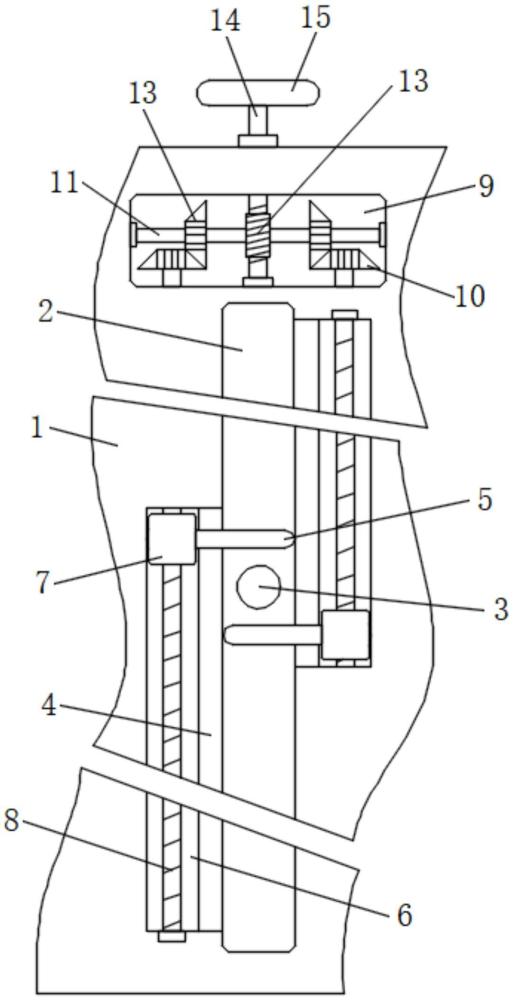

1.一種電力箱涵內部布線整理裝置，包括箱體(1)，其特征在于：所述箱體(1)的中部等距離開設有收納腔(2)，收納腔(2)兩端的中部均開設有對稱的穿線孔(3)，穿線孔(3)貫穿箱體(1)的兩側，收納腔(2)一側的上部和另一側的下部均等距離開設有滑動豎槽(4)，收納腔(2)內部兩側的滑動豎槽(4)錯位設置，滑動豎槽(4)的內部均安裝有可升降移動的撥動銷(5)，撥動銷(5)均延伸至收納腔(2)的內部。

2.根據權利要求1所述的一種電力箱涵內部布線整理裝置，其特征在于：所述收納腔(2)一側的上部和另一側的下部均開設有調節豎槽(6)，收納腔(2)任意一側的全部滑動豎槽(4)均與該側邊的調節豎槽(6)連通，調節豎槽(6)的中部均轉動連接有螺紋桿(8)，且調節豎槽(6)的內部均滑動安裝有與螺紋桿(8)螺紋連接的移動條(7)，收納腔(2)任意一側全部撥動銷(5)的一端均與該側的移動條(7)固定連接。

3.根據權利要求2所述的一種電力箱涵內部布線整理裝置，其特征在于：所述箱體(1)上部的中部均等距離開設有內腔(9)，內腔(9)位于收納腔(2)的上方并與收納腔(2)的數量相同，收納腔(2)兩側的兩個螺紋桿(8)的頂部均延伸至內腔(9)的內部并固定連接有第一錐齒輪(10)，內腔(9)的內部均轉動連接有水平轉動軸(11)，水平轉動軸(11)的兩側均固定連接有第二錐齒輪(12)，內腔(9)內部的兩個第二錐齒輪(12)分別與兩個第一錐齒輪(10)嚙合連接。

4.根據權利要求3所述的一種電力箱涵內部布線整理裝置，其特征在于：所述水平轉動軸(11)的中部均固定連接有蝸輪(13)，內腔(9)的內部均轉動連接有豎直狀態的蝸桿(14)，蝸桿(14)與蝸輪(13)嚙合連接，蝸桿(14)的頂部均延伸至箱體(1)的頂部外并固定連接有調節輪(15)。

技術總結
本技術公開了一種電力箱涵內部布線整理裝置，其包括箱體，所述箱體的中部等距離開設有收納腔，收納腔兩端的中部均開設有對稱的穿線孔，穿線孔貫穿箱體的兩側，收納腔一側的上部和另一側的下部均等距離開設有滑動豎槽，收納腔內部兩側的滑動豎槽錯位設置，滑動豎槽的內部均安裝有可升降移動的撥動銷，撥動銷均延伸至收納腔的內部；本布線整理裝置能夠有序的對電纜線進行排布與收納，有效的保證了箱涵內部電纜線的安裝整潔，以及有效的方便了電纜線后期檢修的查找，同時本布線整理裝置結構設計簡單，使用與調節操作方便便捷，電纜線的排布與收納穩定可靠，其具有的性能能夠滿足電力箱涵內部布線的使用需求。

技術研發人員：王本新,夏仲陽,李奎升,王懷波,石仁河
受保護的技術使用者：青島青新建材有限公司
技術研發日：20240524
技術公布日：2025/4/28
