本發明涉及空氣凈化器，更具體地說，本發明涉及一種帶外罩的空氣凈化器風機用變速驅動裝置。

背景技術：

1、空氣凈化器又稱“空氣清潔器”、空氣清新機、凈化器，是指能夠吸附、分解或轉化各種空氣污染物（一般包括pm2.5、粉塵、花粉、異味、甲醛之類的裝修污染、細菌、過敏原等），有效提高空氣清潔度的家電產品，主要分為家用、商用、工業、樓宇。

2、空氣凈化器的核心是電機和風扇組成的風機結構，借助電機的驅動，形成經過凈化器內部的氣流，經凈化器內部的處理設備，對空氣進行凈化處理后，再重新排出，以實現對區域內空氣的不斷凈化。

3、其中，在一些大型場所，例如學校、醫院、工廠車間等，需要使用功率較大的電機作為驅動裝置，以滿足大風量需求，但因使用電機功率較大，使用過程中電機轉速較快，電機產生的振動也相對較大，產生的噪音也相對較高，因此，對于此類空氣凈化器而言，其使用的電機結構需要具有穩固有力、能夠進行良好緩沖的安裝結構，以確保電機能夠在凈化器中穩定運行，并減小運行噪音。

4、而對于一些特殊環境而言，例如，部分化工車間或者近海環境中，空氣中具有一些腐蝕性氣體，加上空氣潮濕，若電機直接暴露使用，難免會有腐蝕性氣體和空氣中的水分落在電機附近，嚴重時甚至?xí)M(jìn)入到電機內部，對電機內的轉子線圈等結構形成損傷，因此，為了對電機進行良好的保護，現有技術中，會在凈化器內設置一組外罩殼體，覆蓋在電機外部，在安裝時，將電機安裝在外罩殼體內，形成對電機的良好保護，還可以在外罩和電機之間設置多組緩沖支撐結構，可以對電機轉動時形成的徑向振動進行有效的吸收和緩沖，同時，還可以緩和電機的振動對凈化器機體的影響，降低振動損傷，也降低振動噪音。

5、但是，由于部分工廠或其他使用場所，需要長時間使用凈化器，且在使用過程中，還會因使用要求的不同，經常調整電機的輸出轉速，以調整實際出風量，而由于凈化器使用時，需要靠風扇的旋轉帶動氣流流動，此時，風扇轉動形成的徑向振動可以被外罩殼體中的減振結構充分吸收（由于電機需要極高的轉動精度，因此，電機軸與電機外殼之間在徑向上需要充分的精準限位，沒有活動間隙），但由于風扇驅動氣流流動的同時，空氣的反作用力也會致使風扇對電機軸形成軸向推力，而為了避免電機軸因熱膨脹伸長形成卡滯，以及適應軸承和安裝，電機軸在周向方向上通常會保留一定的誤差，使得電機軸在實際運行時，能夠保留一定的軸向運動余量，如果風扇轉速不變，受空氣的反作用力大小不變，電機軸也可以相對穩定，但在上述使用情況下，風扇轉速經常改變，風扇受力改變，容易造成電機軸的軸向竄動，進而加強電機的軸向振動，此時，在外罩殼體內的緩沖結構的充分支撐下，可以吸收電機的軸向振動，但同時也使電機能夠在外罩殼體內形成微量的軸向運動（壓縮減振結構時的運行），進而造成外罩殼體內的氣壓產生變化（電機近似于一個活塞結構），容易將外部空氣從外罩殼體的安裝縫隙（例如外罩殼體與電機軸之間的安裝區域）中吸入，降低對電機的防護效果。

技術實現思路

1、本發明提供的一種帶外罩的空氣凈化器風機用變速驅動裝置，所要解決的問題是：現有的空氣凈化器在需要頻繁調整風扇轉速時，空氣的反作用力也會致使風扇對電機軸形成軸向推力，造成電機軸的軸向竄動，致使電機在外罩殼體內形成微量的軸向運動，容易將外部空氣從外罩殼體的安裝縫隙中吸入，降低對電機的防護效果。

2、為實現上述目的，本發明提供如下技術方案：一種帶外罩的空氣凈化器風機用變速驅動裝置，包括變速電機和電機安裝組件，變速電機包括電機殼和轉子軸，電機安裝組件包括固定架和外罩殼體，外罩殼體固定安裝在固定架上，變速電機固定安裝在外罩殼體中，外罩殼體與電機殼之間設置有緩沖組件，轉子軸包括外軸和內軸，內軸滑動安裝在外軸中；

3、外軸的上下兩端均貫穿外罩殼體，并與外罩殼體的頂端和底端轉動配合，外軸的兩端與內軸之間均設置有內外軸緩沖結構，外軸的兩端以及內軸對應外軸兩端的位置處均設置有凸階結構，內外軸緩沖結構設置在外軸和內軸對應的兩組凸階結構之間，內外軸緩沖結構為彈性結構，外軸兩端與外罩殼體之間均設置有軸端密封結構。

4、在一個優選的實施方式中，內外軸緩沖結構的頂部和底部均與對應的凸階結構貼合，并形成密封，內外軸緩沖結構的內側對應內軸外壁的區域內設置有存儲槽，存儲槽內以及內軸和外軸的間隙內均設置有潤滑油，且存儲槽的截面設置為v形截面。

5、在一個優選的實施方式中，內軸為空心結構，內軸的中部設置有氣流通道，氣流通道向下貫穿內軸，內軸頂部的側壁設置有出氣通道，出氣通道與氣流通道連通，氣流通道的內部設置有氣流加速結構。

6、在一個優選的實施方式中，氣流加速結構為多組扇葉結構，多組扇葉結構分別固定安裝在內軸頂部的多個出氣通道中，且扇葉結構的其中一端延伸至氣流通道中。

7、在一個優選的實施方式中，氣流加速結構為螺旋葉片結構，螺旋葉片結構固定安裝在氣流通道中，且氣流通道的底端延伸出內軸，并設置有擴大部，螺旋葉片結構為金屬導熱結構。

8、在一個優選的實施方式中，軸端密封結構包括動端蓋和定端蓋，動端蓋固定安裝在外軸上，定端蓋固定安裝在外罩殼體上，定端蓋與外軸的外壁轉動貼合，動端蓋與定端蓋轉動卡合，動端蓋和定端蓋之間對應外軸的區域處形成有儲油腔，外軸對應儲油腔的區域設置有縮徑段，儲油腔中填充有密封油體。

9、在一個優選的實施方式中，動端蓋與定端蓋之間設置有相互對應的凸套，兩組凸套相互插接，且兩組凸套之間設置有密封圈。

10、在一個優選的實施方式中，動端蓋對應儲油腔的位置處設置有余量腔，余量腔中固定安裝有均壓膜，均壓膜為彈性膜結構，余量腔背離均壓膜的一側設置有常壓氣孔，常壓氣孔與外界空氣連通。

11、在一個優選的實施方式中，緩沖組件包括外周緩沖墊和軸向緩沖墊，軸向緩沖墊設置為兩組，兩組軸向緩沖墊分別設置在電機殼的頂部和底部，外周緩沖墊環繞電機殼四周設置，外周緩沖墊的內部設置有多組通氣管，通氣管為空心管結構，通氣管的兩端分別貫穿外罩殼體的頂部和底部。

12、在一個優選的實施方式中，變速電機通過固定架安裝在空氣凈化器內部，固定架與蝸殼固定連接，固定架與蝸殼共同固定安裝在空氣凈化器中，外罩殼體與固定架之間設置多組加強筋結構，外罩殼體安裝在蝸殼的進風口處，蝸殼上還固定連接有氣流引導筒，氣流引導筒延伸至空氣過濾凈化組件處。

13、本發明的有益效果在于：本發明借助內外軸緩沖結構對外軸和內軸之間的緩沖，使內軸能夠與外軸產生微量的相對運動的同時，也能對該運動進行緩沖，進而在空氣凈化器使用過程中，即使頻繁調速，致使內軸形成不斷變化的軸向沖擊，也可以借助內外軸緩沖結構對內軸的沖擊進行緩沖和抵消，進而保證外軸不會因風扇受力變化而產生軸向運動，進一步的保證電機殼在外罩殼體中的相對穩定性，一則降低變速電機的振動強度，降低噪音，二則能夠降低電機殼在外罩殼體內的微量運動而導致的氣壓變化使外部空氣進入至外罩殼體中甚至進入至電機殼中，提高對變速電機的保護效果。

技術特征：

1.一種帶外罩的空氣凈化器風機用變速驅動裝置，包括變速電機（1）和電機安裝組件（2），所述變速電機（1）包括電機殼（11）和轉子軸（12），所述電機安裝組件（2）包括固定架（21）和外罩殼體（22），所述外罩殼體（22）固定安裝在固定架（21）上，所述變速電機（1）固定安裝在外罩殼體（22）中，所述外罩殼體（22）與電機殼（11）之間設置有緩沖組件（3），其特征在于：所述轉子軸（12）包括外軸（121）和內軸（122），所述內軸（122）滑動安裝在外軸（121）中；

2.根據權利要求1所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述內外軸緩沖結構（4）的頂部和底部均與對應的凸階結構（125）貼合，并形成密封，所述內外軸緩沖結構（4）的內側對應內軸（122）外壁的區域內設置有存儲槽（41），所述存儲槽（41）內以及內軸（122）和外軸（121）的間隙內均設置有潤滑油，且所述存儲槽（41）的截面設置為v形截面。

3.根據權利要求2所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述內軸（122）為空心結構，所述內軸（122）的中部設置有氣流通道（123），所述氣流通道（123）向下貫穿內軸（122），所述內軸（122）頂部的側壁設置有出氣通道（124），所述出氣通道（124）與氣流通道（123）連通，所述氣流通道（123）的內部設置有氣流加速結構。

4.根據權利要求3所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述氣流加速結構為多組扇葉結構（127），多組所述扇葉結構（127）分別固定安裝在內軸（122）頂部的多個出氣通道（124）中，且所述扇葉結構（127）的其中一端延伸至氣流通道（123）中。

5.根據權利要求3所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述氣流加速結構為螺旋葉片結構（128），所述螺旋葉片結構（128）固定安裝在氣流通道（123）中，且所述氣流通道（123）的底端延伸出內軸（122），并設置有擴大部，所述螺旋葉片結構（128）為金屬導熱結構。

6.根據權利要求4或5所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述軸端密封結構（5）包括動端蓋（51）和定端蓋（52），所述動端蓋（51）固定安裝在外軸（121）上，所述定端蓋（52）固定安裝在外罩殼體（22）上，所述定端蓋（52）與外軸（121）的外壁轉動貼合，所述動端蓋（51）與定端蓋（52）轉動卡合，所述動端蓋（51）和定端蓋（52）之間對應外軸（121）的區域處形成有儲油腔（53），所述外軸（121）對應儲油腔（53）的區域設置有縮徑段（126），所述儲油腔（53）中填充有密封油體。

7.根據權利要求6所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述動端蓋（51）與定端蓋（52）之間設置有相互對應的凸套（54），兩組所述凸套（54）相互插接，且兩組所述凸套（54）之間設置有密封圈。

8.根據權利要求7所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述動端蓋（51）對應儲油腔（53）的位置處設置有余量腔（55），所述余量腔（55）中固定安裝有均壓膜（56），所述均壓膜（56）為彈性膜結構，所述余量腔（55）背離均壓膜（56）的一側設置有常壓氣孔（57），所述常壓氣孔（57）與外界空氣連通。

9.根據權利要求8所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述緩沖組件（3）包括外周緩沖墊（31）和軸向緩沖墊（32），所述軸向緩沖墊（32）設置為兩組，兩組所述軸向緩沖墊（32）分別設置在電機殼（11）的頂部和底部，所述外周緩沖墊（31）環繞電機殼（11）四周設置，所述外周緩沖墊（31）的內部設置有多組通氣管（6），所述通氣管（6）為空心管結構，所述通氣管（6）的兩端分別貫穿外罩殼體（22）的頂部和底部。

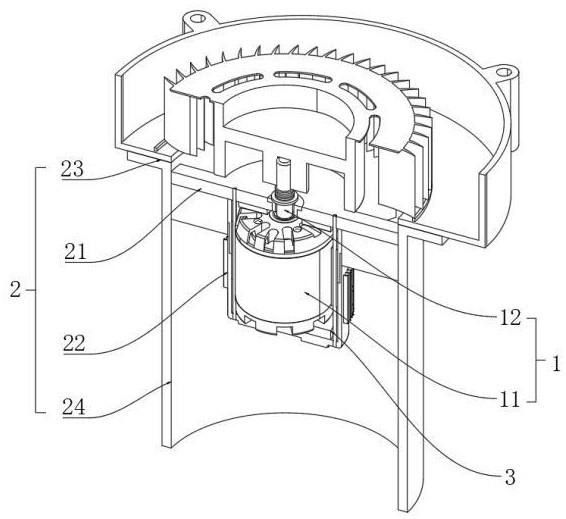

10.根據權利要求9所述的一種帶外罩的空氣凈化器風機用變速驅動裝置，其特征在于：所述變速電機（1）通過固定架（21）安裝在空氣凈化器（7）內部，所述固定架（21）與蝸殼（23）固定連接，所述固定架（21）與蝸殼（23）共同固定安裝在空氣凈化器（7）中，所述外罩殼體（22）與固定架（21）之間設置多組加強筋結構，所述外罩殼體（22）安裝在蝸殼（23）的進風口處，所述蝸殼（23）上還固定連接有氣流引導筒（24），所述氣流引導筒（24）延伸至空氣過濾凈化組件（71）處。

技術總結
本發明公開了一種帶外罩的空氣凈化器風機用變速驅動裝置，具體涉及空氣凈化器技術領域，包括變速電機和電機安裝組件，變速電機包括電機殼和轉子軸，電機安裝組件包括固定架和外罩殼體，外罩殼體與電機殼之間設置有緩沖組件，轉子軸包括外軸和內軸，內軸滑動安裝在外軸中，外軸的兩端與內軸之間均設置有內外軸緩沖結構。本發明借助內外軸緩沖結構對外軸和內軸之間的緩沖，使內軸能夠與外軸產生微量的相對運動的同時，也能對該運動進行緩沖，借助內外軸緩沖結構對內軸的沖擊進行緩沖和抵消，進而保證外軸不會因風扇受力變化而產生軸向運動，進一步的保證電機殼在外罩殼體中的相對穩定性，并降低噪音。

技術研發人員：肖觀音,蘇偉,藍順流,曹小平,張林
受保護的技術使用者：深圳市大麥智創科技有限公司
技術研發日：
技術公布日：2025/4/24
