本發明涉及太陽能光伏發電，尤其涉及一種光伏面板防水支撐系統。

背景技術：

1、太陽能是太陽內部或者表面的黑子連續不斷的核聚變反應過程產生的能量。太陽能具有資源充足、長壽、分布廣泛、安全、清潔和技術可靠等優點，由于太陽能可以轉換成多種其他形式的能量，因此應用范圍非常廣泛。從太陽能獲得電力，需通過太陽電池進行光電變換來實現。

2、傳統防水光伏面板支撐系統中，相鄰光伏面板單元的橫向組件邊框有間隙，完全依賴下方的導水槽接水來達到防水效果，導水槽與支架多為搭接形式，無有效連接，在遇到大風的惡劣天氣，尤其是負風壓時，極易造成導水槽竄動引發結構破壞，若采用螺栓連接導水槽與支架，需要在支架上鉆孔，這樣破壞了整體結構的防水性能，造成漏水。

技術實現思路

1、本發明要解決的技術問題是克服現有技術的不足，提供一種連接穩定可靠、抗風壓能力強且防水效果好的光伏面板防水支撐系統。

2、為解決上述技術問題，本發明采用以下技術方案：

3、一種光伏面板防水支撐系統，包括光伏面板單元和支架，所述支架上連接有用于承載光伏面板單元的連接件，相鄰光伏面板單元上設置有與連接件連接以壓緊固定光伏面板單元的第一壓件，相鄰兩光伏面板單元之間具有橫向間隙，所述橫向間隙下方設置有接收下滲雨水的導水槽，所述支架上成型有排水腔和排水槽，所述導水槽搭設在連接件和/或支架上，導水槽與連接件和/或支架螺栓連接、且連接點位于排水腔或排水槽上方。

4、作為上述技術方案的進一步改進：

5、所述排水腔兩側彎折有側邊，所述側邊上部彎折有承載部，所述導水槽搭設在承載部上，所述排水槽成型在側邊底部。

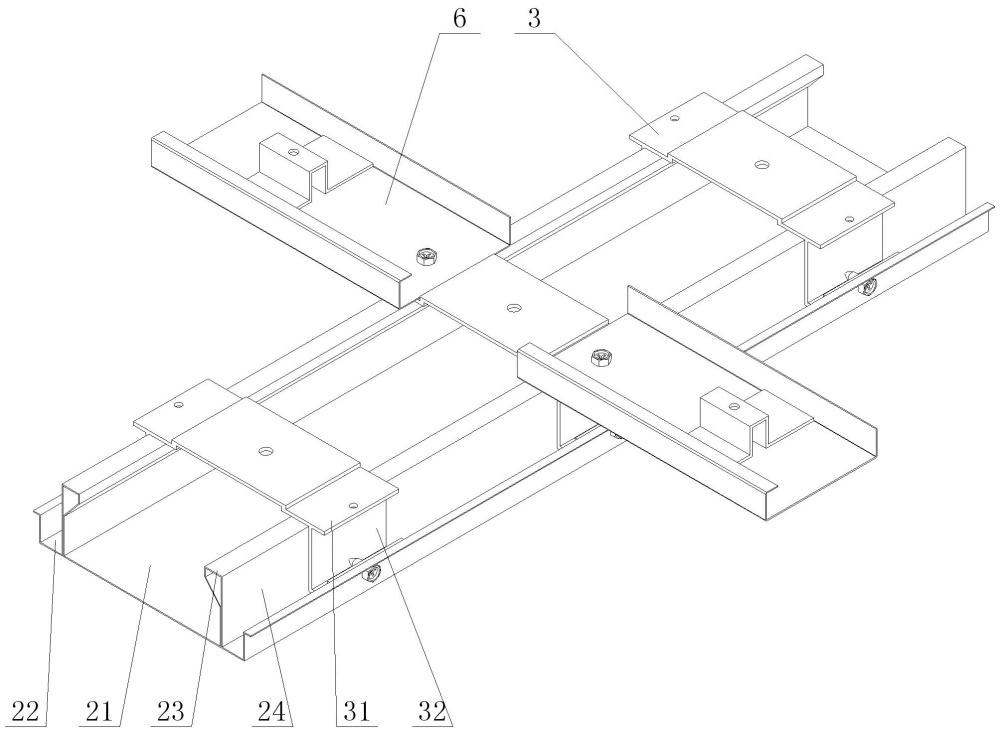

6、所述連接件搭設在承載部上，連接件上成型有延伸至排水槽上方的連接部，所述導水槽與連接部螺栓連接。

7、所述連接件上還成型有與排水槽嵌合的鎖緊部，所述鎖緊部與排水槽的側壁螺栓連接。

8、所述承載部成型在排水腔上方，所述連接件搭設在承載部上并與承載部螺栓連接。

9、所述連接件同時與導水槽、承載部螺栓連接。

10、所述承載部下沉形成擋水邊。

11、所述承載部成型在排水槽上方，所述連接件搭設在承載部上并與承載部螺栓連接。

12、所述光伏面板單元包括光伏面板以及包覆在光伏面板邊緣的縱向邊框和橫向邊框，所述縱向邊框承載于連接件上，所述第一壓件壓于縱向邊框上并通過鎖緊件與連接件鎖緊連接，所述橫向邊框壓設在導水槽上。

13、所述光伏面板防水支撐系統還包括第二壓件，所述第二壓件壓于橫向邊框上并與導水槽連接。

14、所述第一壓件設置為通條型壓蓋板或多個壓塊。

15、所述第二壓件設置為通條型壓蓋板或多個壓塊。

16、所述第一壓件兩端成型有導水坡面。

17、所述鎖緊件包括鎖緊螺栓，所述鎖緊螺栓穿設在第一壓件上并與連接件螺紋連接。

18、一種光伏面板防水支撐系統，包括光伏面板單元和支架，所述光伏面板單元承載于支架上構成排水屏障，所述支架上安裝有用于壓緊固定光伏面板單元的第一壓件，相鄰兩光伏面板單元之間具有橫向間隙，所述橫向間隙下方設置有接收下滲雨水的導水槽，所述支架設置為閉口式型材，支架具有排水腔，所述排水腔上方彎折有用于承載導水槽的承載臺，所述導水槽搭設在承載臺上并與承載臺螺栓連接。

19、作為上述技術方案的進一步改進：

20、所述排水腔兩側彎折有側邊，排水腔上方還彎折有承載部，所述承載部上成型有內擴槽，所述承載部與承載臺之間成型有排水槽，所述導水槽與排水槽相通。

21、所述光伏面板單元包括光伏面板以及包覆在光伏面板邊緣的縱向邊框和橫向邊框，所述縱向邊框承載于承載部上，所述第一壓件壓于縱向邊框上并通過鎖緊件與內擴槽拉錨連接，所述橫向邊框壓設在導水槽上。

22、所述光伏面板防水支撐系統還包括第二壓件，所述第二壓件壓于橫向邊框上并與導水槽連接。

23、所述第一壓件設置為通條型壓蓋板或多個壓塊。

24、所述第二壓件設置為通條型壓蓋板或多個壓塊。

25、所述第一壓件兩端成型有導水坡面。

26、所述鎖緊件包括拉錨螺栓和鎖緊螺母，所述鎖緊螺母置于內擴槽內，所述拉錨螺栓穿設在第一壓件上并與鎖緊螺母螺紋連接。

27、一種光伏面板防水支撐系統，包括光伏面板單元和支架，所述支架上連接有用于承載光伏面板單元的連接件，相鄰光伏面板單元上設置有與連接件連接以壓緊固定光伏面板單元并能夠?qū)⒂晁畬?dǎo)流以快速排出的第一壓件，相鄰兩光伏面板單元之間具有橫向間隙，所述橫向間隙下方設置有接收下滲雨水的導水槽，所述支架上成型有排水腔，所述排水腔上方彎折有用于承載導水槽的承載臺，所述連接件上成型有扣邊，連接件卡裝在排水腔內并通過扣邊將導水槽壓緊固定在承載臺上。

28、作為上述技術方案的進一步改進：

29、所述排水腔兩側彎折有側邊，所述側邊底部成型有排水槽。

30、所述光伏面板單元包括光伏面板以及包覆在光伏面板邊緣的縱向邊框和橫向邊框，所述縱向邊框承載于連接件上，所述第一壓件壓于縱向邊框上并通過鎖緊件與連接件鎖緊連接，所述橫向邊框壓設在導水槽上。

31、所述光伏面板防水支撐系統還包括第二壓件，所述第二壓件壓于橫向邊框上并與導水槽連接。

32、所述第一壓件兩端成7有導水坡面。

33、所述鎖緊件包括鎖緊螺栓，所述鎖緊螺栓穿設在第一壓件上并與連接件螺紋連接。

34、所述連接件上設置有用于與鎖緊螺栓螺紋連接的連接臺，所述連接臺兩側彎折有脹緊邊，所述鎖緊螺栓鎖緊時，擠壓連接臺的側壁并帶動脹緊邊發生形變與側邊形成脹緊止退定位。

35、一種光伏面板防水支撐系統，包括光伏面板單元和支架，所述支架上連接有用于承載光伏面板單元的連接件，相鄰光伏面板單元上設置有與連接件連接以壓緊固定光伏面板單元并能夠?qū)⒂晁畬?dǎo)流以快速排出的第一壓件，相鄰兩光伏面板單元之間具有橫向間隙，所述橫向間隙下方設置有接收下滲雨水的導水槽，所述支架上成型有排水腔，所述排水腔上方彎折有用于承載導水槽的承載臺，所述導水槽上成型有扣接邊，所述扣接邊與承載臺形成扣接連接。

36、作為上述技術方案的進一步改進：

37、所述排水腔兩側彎折有側邊，所述側邊底部成型有排水槽。

38、所述光伏面板單元包括光伏面板以及包覆在光伏面板邊緣的縱向邊框和橫向邊框，所述縱向邊框承載于連接件上，所述第一壓件壓于縱向邊框上并通過鎖緊件與連接件鎖緊連接，所述橫向邊框壓設在導水槽上。

39、所述光伏面板防水支撐系統還包括第二壓件，所述第二壓件壓于橫向邊框上并與導水槽連接。

40、所述第一壓件兩端成型有導水坡面。

41、所述鎖緊件包括鎖緊螺栓，所述鎖緊螺栓穿設在第一壓件上并與連接件螺紋連接。

42、所述連接件上設置有用于與鎖緊螺栓螺紋連接的連接臺，所述連接臺兩側彎折有脹緊邊，所述鎖緊螺栓鎖緊時，擠壓連接臺的側壁并帶動脹緊邊發生形變與側邊形成脹緊止退定位。

43、一種光伏面板防水支撐系統，包括光伏面板單元和支架，所述支架上連接有用于承載光伏面板單元的連接件，相鄰光伏面板單元上設置有與連接件連接以壓緊固定光伏面板單元并能夠?qū)⒂晁畬?dǎo)流以快速排出的第一壓件，相鄰兩光伏面板單元之間具有橫向間隙，所述橫向間隙下方設置有接收下滲雨水的導水槽，所述支架上成型有排水腔，所述排水腔上方彎折有用于承載導水槽的承載臺，所述承載臺上卡裝有卡緊件，所述導水槽搭設在承載臺上并通過卡緊件卡緊固定。

44、作為上述技術方案的進一步改進：

45、所述承載臺設置為楔形。

46、所述排水腔兩側彎折有側邊，所述側邊底部成型有排水槽。

47、所述光伏面板單元包括光伏面板以及包覆在光伏面板邊緣的縱向邊框和橫向邊框，所述縱向邊框承載于連接件上，所述第一壓件壓于縱向邊框上并通過鎖緊件與連接件鎖緊連接，所述橫向邊框壓設在導水槽上。

48、所述光伏面板防水支撐系統還包括第二壓件，所述第二壓件壓于橫向邊框上并與導水槽連接。

49、所述第一壓件兩端成型有導水坡面。

50、所述鎖緊件包括鎖緊螺栓，所述鎖緊螺栓穿設在第一壓件上并與連接件螺紋連接。

51、所述連接件上設置有用于與鎖緊螺栓螺紋連接的連接臺，所述連接臺兩側彎折有脹緊邊，所述鎖緊螺栓鎖緊時，擠壓連接臺的側壁并帶動脹緊邊發生形變與側邊形成脹緊止退定位。

52、與現有技術相比，本發明的優點在于：

53、本發明的光伏面板防水支撐系統通過在支架上設置排水腔和排水槽，并通過連接件來承載導水槽并于排水槽上方螺栓連接導水槽與連接件，使導水槽與支架形成有效的螺栓連接，抗風壓能力強，連接穩定可靠，不會破壞支架上排水腔的完整性，并且導水槽與連接件螺栓連接處位于排水槽上方，即使導水槽內的雨水從穿孔處下滲也能被下方的排水槽收集排放，保證了整體結構的防水效果。
