本發明屬于無痕內衣涂膠，具體涉及一種無痕內衣生產設備。

背景技術：

1、在無痕內衣生產領域，傳統設備依賴分布式加熱組件（如電熱絲、加熱帶等）維持膠體流動性，導致設備結構復雜、能耗高，且加熱元件易老化損壞，維護成本顯著增加；生產過程中，膠體易在停機或間歇作業時滯留于管道及點膠頭內，因散熱冷卻而凝固堵塞，需頻繁拆卸清理，嚴重降低生產效率；此外，在停機時不便于回收管道內殘留膠體，造成材料浪費并增加清潔負擔；這些問題制約了無痕內衣生產的高效性與可持續性。

技術實現思路

1、本發明的目的是：旨在提供一種無痕內衣生產設備，用于解決背景技術中存在的問題。

2、為實現上述技術目的，本發明采用的技術方案如下：

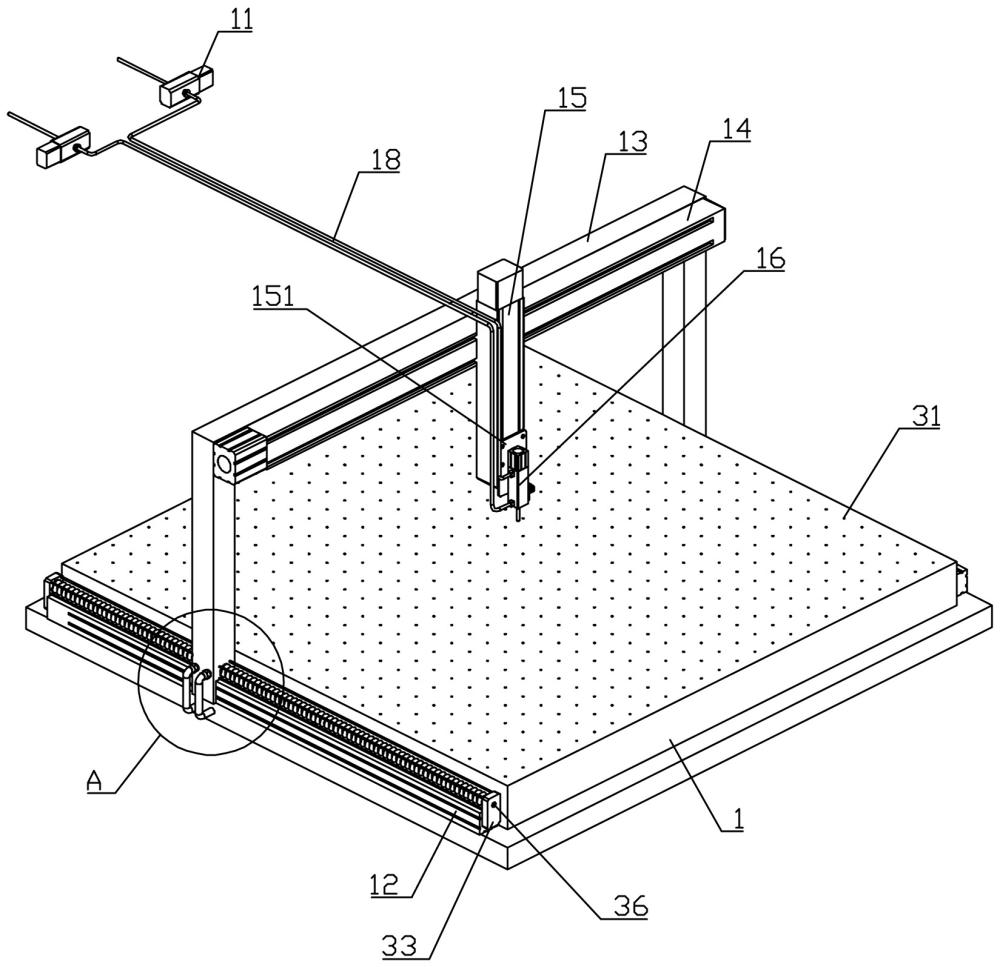

3、一種無痕內衣生產設備，包括電加熱罐、工作臺以及雙向螺桿泵，所述工作臺左右兩側均裝配有縱向電動滑軌，兩個所述縱向電動滑軌的移動端共同固定裝配有龍門架，所述龍門架固定裝配有橫向電動滑軌，所述橫向電動滑軌的移動端固定裝配有升降電動滑軌，所述升降電動滑軌的移動端固定裝配有安裝板，所述安裝板固定裝配有點膠頭，所述點膠頭中部從上至下開設有連通的密封槽、流動槽以及出膠槽，所述點膠頭裝配有分流機構；

4、所述分流機構包括回流氣缸以及分流氣缸，所述回流氣缸固定裝配于所述點膠頭上端，所述密封槽內部密封滑動裝配有第一密封桿，所述第一密封桿上端固定設有連桿，所述連桿與所述回流氣缸輸出端固定連接，所述點膠頭內部開設有分流槽，所述分流槽連通所述密封槽與所述流動槽，所述分流槽下側左右密封滑動裝配有第二密封桿，所述點膠頭下側左右密封滑動裝配有第三密封桿，所述第三密封桿右側開設有與所述出膠槽連通的通槽，所述第三密封桿左端固定設有調節桿，所述調節桿右端下側與左端上側固定設有封閉塊，所述點膠頭左側開設有進料槽，進料槽上側與密封槽連通，所述點膠頭左端上下兩側均固定設有進料口，所述進料槽連通兩個進料口，左側所述封閉塊與所述進料槽下側相匹配，右側所述封閉塊與所述出膠槽上側相匹配，所述分流氣缸固定裝配于所述點膠頭右端，所述第二密封桿和所述第三密封桿右端均與所述分流氣缸輸出端相連接；

5、兩個所述進料口均固定裝配有連接管，兩個所述連接管另一側均連接有所述雙向螺桿泵，兩個所述雙向螺桿泵另一端均與所述電加熱罐連接。

6、優選地，所述點膠頭右端固定設有安裝盒，所述分流氣缸固定裝配于所述安裝盒右端，所述安裝盒內部左右滑動裝配有滑板，所述第二密封桿與所述第三密封桿右端均與所述滑板固定連接，所述滑板右端與所述分流氣缸輸出端固定連接。

7、優選地，所述第一密封桿、第二密封桿、第三密封桿以及兩個封閉塊截面邊緣均設有導向斜面。

8、優選地，所述工作臺中部設有氣腔，所述工作臺上端設有若干均勻分布的小型氣孔，若干所述小型氣孔均與所述氣腔連通，所述工作臺裝配有若干泵氣組件。

9、優選地，所述泵氣組件包括伸縮波紋氣囊，所述縱向電動滑軌前后兩端均固定設有安裝塊，所述龍門架前后兩側均裝配有所述伸縮波紋氣囊，所述伸縮波紋氣囊固定裝配于所述龍門架與所述安裝塊之間，所述龍門架下側固定設有兩個分別與兩個所述伸縮波紋氣囊連通的進氣單向閥，所述進氣單向閥裝配有與所述氣腔連通的氣管，兩個所述安裝塊均裝配有與相對應所述伸縮波紋氣囊連通的出氣單向閥。

10、優選地，兩個所述安裝塊之間固定裝配有若干限位桿，若干所述限位桿與所述龍門架滑動連接。

11、本發明的優點：

12、當設備暫停涂膠時，分流機構啟動；回流氣缸上提第一密封桿，將點膠頭內的殘留膠體抽回流動槽；分流氣缸右移第二、第三密封桿，封閉出膠槽和進料槽下側，同時通過分流槽連通密封槽與流動槽，形成閉合回路；并且通過雙向螺桿泵協同工作，一個泵反向抽取膠體，另一個泵正向輸送，使膠體在電加熱罐-連接管-點膠頭-電加熱罐的回路中循環流動，膠體在循環過程中反復經過電加熱罐加熱，避免因停滯冷卻而凝固。

技術特征：

1.一種無痕內衣生產設備，包括電加熱罐、工作臺以及雙向螺桿泵，其特征在于：所述工作臺左右兩側均裝配有縱向電動滑軌，兩個所述縱向電動滑軌的移動端共同固定裝配有龍門架，所述龍門架固定裝配有橫向電動滑軌，所述橫向電動滑軌的移動端固定裝配有升降電動滑軌，所述升降電動滑軌的移動端固定裝配有安裝板，所述安裝板固定裝配有點膠頭，所述點膠頭中部從上至下開設有連通的密封槽、流動槽以及出膠槽，所述點膠頭裝配有分流機構；

2.根據權利要求1所述的一種無痕內衣生產設備，其特征在于：所述點膠頭右端固定設有安裝盒，所述分流氣缸固定裝配于所述安裝盒右端，所述安裝盒內部左右滑動裝配有滑板，所述第二密封桿與所述第三密封桿右端均與所述滑板固定連接，所述滑板右端與所述分流氣缸輸出端固定連接。

3.根據權利要求1所述的一種無痕內衣生產設備，其特征在于：所述第一密封桿、第二密封桿、第三密封桿以及兩個封閉塊截面邊緣均設有導向斜面。

4.根據權利要求1所述的一種無痕內衣生產設備，其特征在于：所述工作臺中部設有氣腔，所述工作臺上端設有若干均勻分布的小型氣孔，若干所述小型氣孔均與所述氣腔連通，所述工作臺裝配有若干泵氣組件。

5.根據權利要求4所述的一種無痕內衣生產設備，其特征在于：所述泵氣組件包括伸縮波紋氣囊，所述縱向電動滑軌前后兩端均固定設有安裝塊，所述龍門架前后兩側均裝配有所述伸縮波紋氣囊，所述伸縮波紋氣囊固定裝配于所述龍門架與所述安裝塊之間，所述龍門架下側固定設有兩個分別與兩個所述伸縮波紋氣囊連通的進氣單向閥，所述進氣單向閥裝配有與所述氣腔連通的氣管，兩個所述安裝塊均裝配有與相對應所述伸縮波紋氣囊連通的出氣單向閥。

6.根據權利要求5所述的一種無痕內衣生產設備，其特征在于：兩個所述安裝塊之間固定裝配有若干限位桿，若干所述限位桿與所述龍門架滑動連接。

技術總結
本發明具體涉及一種無痕內衣生產設備，包括電加熱罐、工作臺以及雙向螺桿泵，工作臺裝配有縱向電動滑軌，縱向電動滑軌裝配有龍門架，龍門架裝配有橫向電動滑軌，橫向電動滑軌裝配有升降電動滑軌，升降電動滑軌裝配有安裝板，安裝板裝配有點膠頭，點膠頭開設有密封槽、流動槽以及出膠槽，點膠頭裝配有分流機構；分流機構包括回流氣缸以及分流氣缸，回流氣缸裝配于點膠頭，密封槽裝配有第一密封桿，第一密封桿設有連桿，點膠頭開設有分流槽，分流槽裝配有第二密封桿，點膠頭裝配有第三密封桿，第三密封桿開設有通槽，第三密封桿設有調節桿，調節桿設有封閉塊，點膠頭開設有進料槽，點膠頭設有進料口，分流氣缸裝配于點膠頭。

技術研發人員：李楚傳,黃俊娜
受保護的技術使用者：汕頭市伊斯緹內衣實業有限公司
技術研發日：
技術公布日：2025/4/24
