本發明屬于光伏升壓華式箱變，尤其涉及一種光伏升壓華式箱變低壓側的接地保護方法。

背景技術：

1、常規的華式箱變，由于框架斷路器位置在電源測，當低壓側線路發生單相接地故障時，框架斷路器位置側就無法采集到接地電容電流，也無法判定線路接地故障情況，從而無法實現接地保護跳閘。長時間在低壓側線路發生單相接地的情況下運行將會導致線路相間短路、低壓塑殼燒毀的現象發生，且單相接地故障長期存在容易發展為相間短路或者多點接地。

2、現有的華式箱變只能依靠測控的過壓保護技術實現接地保護，但箱變內不止接地故障過壓，有很多情況會導致線路過壓，并且無法判定是哪一路塑殼出現接地故障，從而無法判定具體發生接地故障的線路。

技術實現思路

1、針對現有技術中的上述不足，本發明提供的一種光伏升壓華式箱變低壓側的接地保護方法，解決了現有華式箱變不能準確判定具體發生接地故障的線路的問題。

2、為了達到上述發明目的，本發明采用的技術方案為：

3、本發明提供的一種光伏升壓華式箱變低壓側的接地保護方法，包括如下步驟：

4、s1、獲取光伏升壓箱變的低壓側電路，其中，低壓側電路包括主回路，及與主回路連接的plc控制回路和若干分支回路；

5、s2、設置電壓互感器模塊到變壓器低壓側主回路與plc控制回路和各分支回路的連接處；

6、s3、分別在各分支回路的第二斷路器與電纜終端頭間設置零序電流互感器；

7、s4、獲取光伏升壓箱變工作時電壓互感器的二次開口電壓，若二次開口電壓不為0，則利用測控裝置接收零序電壓并進行后臺報警；

8、s5、獲取各分支回路中零序電流互感器的電流值，并將電流值不為0的分支回路作為接地故障線路，通過測控裝置控制故障線路的塑殼斷路器進行保護跳閘。

9、本發明的有益效果為：本發明提供的一種光伏升壓華式箱變低壓側的接地保護方法，通過在光伏升壓華式箱變低壓側的主回路設置電壓互感器模塊，實現了對接地故障進行實時監測，并通過在各分支回路上分別設置零序電流互感器，實現了精確判定具體出現單相接地故障的線路，減少了現場停電排查時間，達到了對光伏升壓華式箱變低壓側的接地保護。

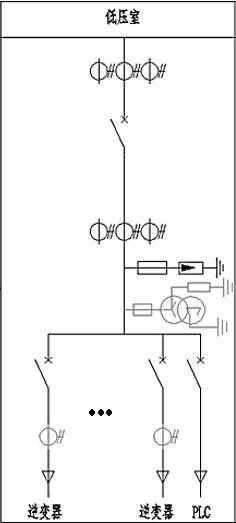

10、進一步地，所述s1中的主回路包括第一組三個并聯的電流互感器、第一斷路器、第二組三個并聯的電流互感器、第一熔斷器和浪涌保護器；所述plc控制回路和各所述分支回路均包括第二斷路器和電纜終端頭；

11、所述第一組三個并聯的電流互感器的一次側均與變壓器的低壓側連接；所述第一組三個并聯的電流互感器的二次側均與第一斷路器的進線端連接；所述第一斷路器的出線端與第二組三個并聯的電流互感器的一次側連接；所述第二組三個并聯的電流互感器的二次側與第一熔斷器的進線端連接，并分別與各分支回路連接；所述第一熔斷器的出線端與浪涌保護器的輸入端連接；所述浪涌保護器的輸出端接地；plc控制回路中的第二斷路器的進線端與第一熔斷器的進線端連接；plc控制回路中的第二斷路器的出線端與電纜終端頭連接，且電纜終端頭外接對應的plc控制器；各所述分支回路中的第二斷路器的進線端均與第一熔斷器的進線端連接；各所述分支回路中的第二熔斷器的出線端均與電纜終端頭連接，且電纜終端頭外接對應的逆變器。

12、進一步地，所述第一斷路器采用框架斷路器；所述第二斷路器采用帶電操的塑殼斷路器。

13、采用上述進一步方案的有益效果為：主回路采用框架斷路器，能夠提供較高的可靠性和安全性，有效隔離故障，保障供電系統的穩定運行，而分支回路采用帶電操功能的塑殼斷路器，能夠實時監控回路狀態防止誤操作。

14、進一步地，所述s2中的電壓互感器模塊包括第二熔斷器、電壓互感器和電阻器；

15、所述第二熔斷器的進線端與第一熔斷器的一端連接；所述第二熔斷器的出線端與電壓互感器的一次側連接；所述電壓互感器的中性點與電阻器的一端連接；所述電阻器的另一端接地；所述電壓互感器的二次側采用開口三角形接線方式接地。

16、采用上述進一步方案的有益效果為：將在框架下端設置電壓互感器能夠獲取電壓信息，監測接地故障情況，并在在中性點設置消諧電阻器，能夠有效減少地電位的電位差，避免主回路直接接地，從而提高系統的安全性；本發明通過在電壓互感器的二次側采用開口三角形接線方式接地，適用于中性點接地的情況，能有效減少零序電流，提高系統的可靠性和安全性。

17、進一步地，所述s3中的零序電流互感器的一次側與同分支回路中的第二斷路器的出線端連接；所述零序電流互感器的二次側與電纜終端頭連接。

18、采用上述進一步方案的有益效果為：本發明通過在塑殼分支回路中增加零序電流互感器，能夠在單相接地故障時，通過電流互感器測量結果快速定位故障，提高故障檢測的準確性和可靠性。

19、針對于本發明還具有的其他優勢將在后續的實施例中進行更細致的分析。

技術特征：

1.一種光伏升壓華式箱變低壓側的接地保護方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的光伏升壓華式箱變低壓側的接地保護方法，其特征在于，所述s1中的主回路包括第一組三個并聯的電流互感器、第一斷路器、第二組三個并聯的電流互感器、第一熔斷器和浪涌保護器；所述plc控制回路和各所述分支回路均包括第二斷路器和電纜終端頭；

3.根據權利要求2所述的光伏升壓華式箱變低壓側的接地保護方法，其特征在于，所述第一斷路器采用框架斷路器；所述第二斷路器采用帶電操的塑殼斷路器。

4.根據權利要求2所述的光伏升壓華式箱變低壓側的接地保護方法，其特征在于，所述s2中的電壓互感器模塊包括第二熔斷器、電壓互感器和電阻器；

5.根據權利要求3所述的光伏升壓華式箱變低壓側的接地保護方法，其特征在于，所述s3中的零序電流互感器的一次側與同分支回路中的第二斷路器的出線端連接；所述零序電流互感器的二次側與電纜終端頭連接。

技術總結
本發明公開了一種光伏升壓華式箱變低壓側的接地保護方法，屬于光伏升壓華式箱變技術領域，步驟如下：獲取光伏升壓箱變的低壓側電路，其中，低壓側電路包括主回路，及與主回路連接的PLC控制回路和若干分支回路；設置電壓互感器模塊到變壓器低壓側主回路與PLC控制回路和各分支回路的連接處；分別在各分支回路的第二斷路器與電纜終端頭間設置零序電流互感器；若二次開口電壓不為0，則利用測控裝置接收零序電壓并進行后臺報警；將電流值不為0的分支回路作為接地故障線路，通過測控裝置控制故障線路的塑殼斷路器進行保護跳閘。本發明解決了現有華式箱變不能準確判定具體發生接地故障的線路的問題。

技術研發人員：李軍,胡前偉,邢志剛,王歡,周歡,廖駿馳,涂綿鑫,楊杰,姬廣輝,張堅,賈倫,逯雨港,劉世龍,王碧,楊清清
受保護的技術使用者：川開電氣有限公司
技術研發日：
技術公布日：2025/4/24
