本發明涉及無線充電，尤其涉及一種適用于無線充電的電感式纖維型儲能線圈。

背景技術：

1、當前消費電子領域和電動汽車領域的產品大多采用平面狀或者柱狀鋰離子電池作為其供能單元，這些電池的充放電仍以接觸式直流充電為主，這種充電模式的充電功率受限于施加的電流。比如智能手機充電速度受限于充電器的功率，而電動汽車的充電電流已經很大，但依舊需要以小時計的充電時間。整體來說，有線充電時所有儲能單元的電流會匯總在充電器端，電流會相當大，超過充電器的額定電流而無法實現高功率充電，有線充電的充電效率較低。更關鍵的是，傳統充電方案依賴由四個肖特基二極管構成的整流橋，導致系統復雜度增加、能量損耗增大。

2、除了有線充電之外，還有一種電磁感應無線充電技術，電磁感應無線充電是一種利用電磁感應原理實現的無線充電技術。但是無線充電系統包括發射端設備（電源模塊、功率轉換電路、控制電路及發射線圈）和接收端設備（接收線圈、整流電路、充電管理電路及儲能器件），仍然無法擺脫復雜的充電電路結構。以手機的充電模塊結構為例，發射端通常集成在無線充電座中，而接收端通常集成在需要充電的設備中，這些結構不僅使得充電設備的體積變大也使得電路變得較為復雜。

技術實現思路

1、針對背景技術存在的不足，本發明的目的在于提供一種適用于無線充電的電感式纖維型儲能線圈。

2、為實現上述目的，本發明提供了如下技術方案：

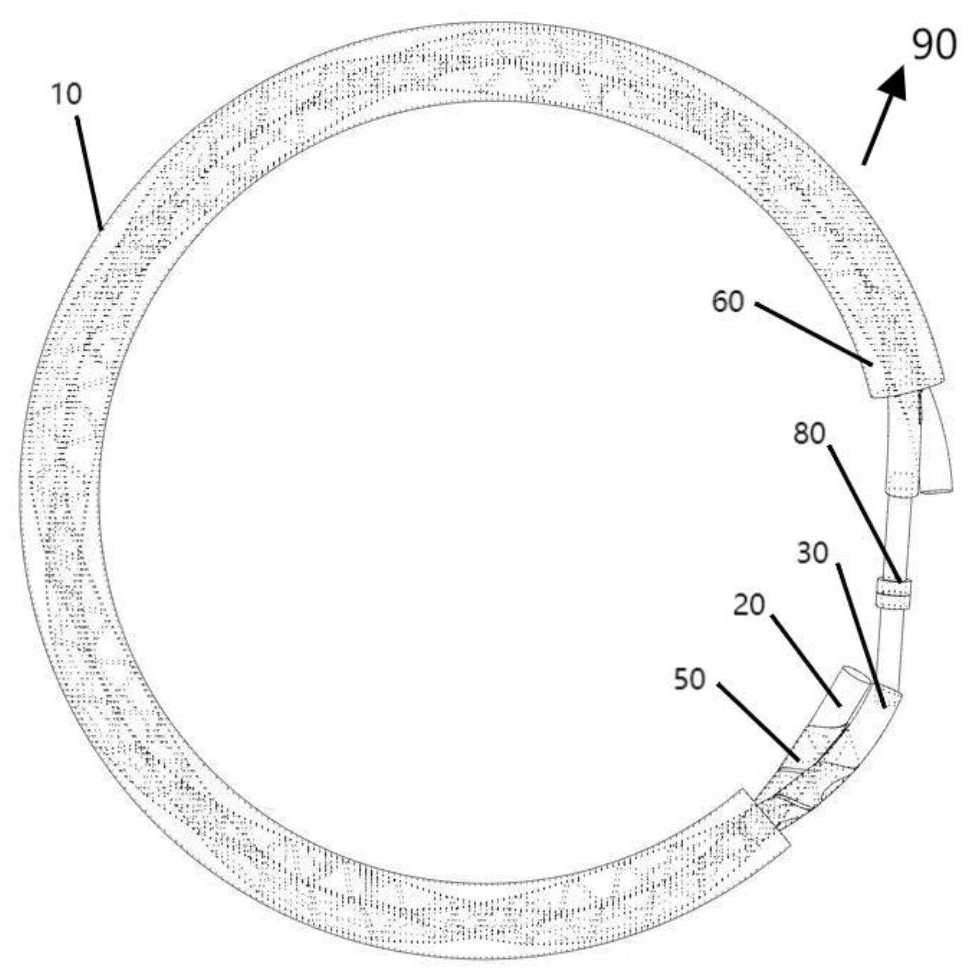

3、一種適用于無線充電的電感式纖維型儲能線圈，包括儲能器件和至少一個二極管，所述儲能器件包括兩端具有管口的管體，所述管體內沿自身軸向設有集流體組合，所述集流體組合由相互螺旋纏繞的正極金屬集流體和負極金屬集流體構成，所述正極金屬集流體和負極金屬集流體表面都涂覆有活性材料且至少一個所述金屬集流體表面纏繞有隔膜，所述管體內還填充有電解液，兩端所述管口采用密封部密封，所述集流體組合的兩端至少部分位置位于所述管體外；所述二極管的陽極與所述負極金屬集流體的另一端連接，所述二極管的陰極與所述正極金屬集流體的一端連接，通過所述二極管將所述儲能器件繞成圓圈狀以形成儲能線圈。

4、進一步地，所述二極管的數量為兩個，另一所述二極管的陽極與所述負極金屬集流體的一端連接，該所述二極管的陰極與所述正極金屬集流體的另一端連接。

5、進一步地，所述正極金屬集流體和負極金屬集流體表面都纏繞有所述隔膜。

6、進一步地，所述正極金屬集流體采用鋁絲制成，所述負極集流體采用銅絲制成。

7、進一步地，涂覆于所述正極金屬集流體表面的所述活性物質為鈷酸鋰、錳酸鋰、磷酸鐵鋰或鎳鈷錳酸鋰中的一種。

8、進一步地，涂覆于所述負極金屬集流體表面的所述活性物質為石墨、硅或鈦酸鋰中的一種。

9、進一步地，所述隔膜由聚乙烯或聚丙烯制成。

10、進一步地，所述電解液為凝膠狀電解質或鋰鹽溶液。

11、進一步地，所述密封部由環氧樹脂或eva熱熔膠制成。

12、進一步地，所述管體為熱縮管、聚乙烯管或聚丙烯管的一種。

13、本發明的有益效果是：

14、1.本發明提出了基于纖維型儲能線圈的無線充電系統，通過功能融合設計，突破了傳統接觸式充電的物理限制。系統以電磁感應原理為基礎，將以金屬絲作為集流體的纖維型電極直接作為接收線圈放置于無線充電系統中，實現儲能單元與能量傳輸線圈的功能融合。

15、2.本發明通過單只快普通開關二極管反向串聯的半波整流策略，將原本的接收線圈和儲能器件集成于一體，使得系統在保持電路簡潔性的同時，只依靠?jī)?chǔ)能線圈自身的結構將交變電流整流為單向的電流，很大程度上精簡了無線充電裝置的體積。該系統利用電磁感應原理，通過調節主線圈輸入電壓可動態調整副線圈感應電動勢，充電效率顯著提升，并將纖維型儲能線圈的截止電壓精確維持在所需電壓附近，有效抑制了過電勢引起的副反應。同時，由于此種充電模式對于各繞組纖維型儲能線圈具有獨立充電的能力，因此可通過在磁通路上配置若干個儲能線圈來提高充電效率，實現快速充電。

技術特征：

1.一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，包括儲能器件和至少一個二極管，所述儲能器件包括兩端具有管口的管體，所述管體內沿自身軸向設有集流體組合，所述集流體組合由相互螺旋纏繞的正極金屬集流體和負極金屬集流體構成，所述正極金屬集流體和負極金屬集流體表面都涂覆有活性材料且至少一個所述金屬集流體表面纏繞有隔膜，所述管體內還填充有電解液，兩端所述管口采用密封部密封，所述集流體組合的兩端至少部分位置位于所述管體外；所述二極管的陽極與所述負極金屬集流體的另一端連接，所述二極管的陰極與所述正極金屬集流體的一端連接，通過所述二極管將所述儲能器件繞成圓圈狀以形成儲能線圈。

2.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述二極管的數量為兩個，另一所述二極管的陽極與所述負極金屬集流體的一端連接，該所述二極管的陰極與所述正極金屬集流體的另一端連接。

3.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述正極金屬集流體和負極金屬集流體表面都纏繞有所述隔膜。

4.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述正極金屬集流體采用鋁絲制成，所述負極集流體采用銅絲制成。

5.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，涂覆于所述正極金屬集流體表面的所述活性物質為鈷酸鋰、錳酸鋰、磷酸鐵鋰或鎳鈷錳酸鋰中的一種。

6.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，涂覆于所述負極金屬集流體表面的所述活性物質為石墨、硅或鈦酸鋰中的一種。

7.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述隔膜由聚乙烯或聚丙烯制成。

8.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述電解液為凝膠狀電解質或鋰鹽溶液。

9.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述密封部由環氧樹脂或eva熱熔膠制成。

10.如權利要求1所述的一種適用于無線充電的電感式纖維型儲能線圈，其特征在于，所述管體為熱縮管、聚乙烯管或聚丙烯管的一種。

技術總結
一種適用于無線充電的電感式纖維型儲能線圈，涉及無線充電領域，包括儲能器件和至少一個二極管，所述儲能器件包括兩端具有管口的管體，所述管體內沿自身軸向設有集流體組合，所述集流體組合由相互螺旋纏繞的正極金屬集流體和負極金屬集流體構成，所述管體內還填充有電解液，兩端所述管口采用密封部密封，所述集流體組合的兩端至少部分位置位于所述管體外；所述二極管的陽極與所述負極金屬集流體的另一端連接，所述二極管的陰極與所述正極金屬集流體的一端連接，通過所述二極管將所述儲能器件繞成圓圈狀以形成儲能線圈。本發明將現有的接收線圈和儲能器件集成于一體，精簡充電裝置的體積，同時，還可以提高充電效率，實現快速充電。

技術研發人員：王浩,陳豪飛,張潤涵,曲魁
受保護的技術使用者：廈門大學
技術研發日：
技術公布日：2025/4/28
