本發明涉及保護電路的，特別涉及一種適用于寬范圍輸入輔助電源短路保護電路及方法。

背景技術：

1、目前，傳統的輔助電源設計主要關注穩壓和效率，而對短路保護的研究相對不足。現有的短路保護方案往往只考慮單一的保護機制，如過流保護或熱保護，而未能構建完整的保護體系。特別是在寬范圍輸入條件下，現有的短路保護方法可能無法適應不同的輸入電壓和負載條件，導致保護效果不穩定，甚至在某些情況下完全失效。現有的短路保護方案在響應速度、靈敏度和可靠性等方面存在明顯不足。當輔助電源輸出短路或電路器件損壞短路時，如果保護機制不能快速有效地響應，可能導致電源管理芯片持續工作在異常狀態，最終造成電路元器件的損壞，甚至引發安全隱患。研究一種適用于寬范圍輸入條件下的輔助電源短路保護方法，構建完整的保護機制，提高短路保護的響應速度和可靠性，對于提升電子設備的安全性和穩定性具有重要意義。

技術實現思路

1、本發明的主要目的為提供一種適用于寬范圍輸入輔助電源短路保護電路及方法，能夠?qū)崿F(xiàn)對輔助電源的全方位保護，顯著提高了電路的可靠性和安全性。

2、為實現上述目的，本發明提供一種適用于寬范圍輸入輔助電源短路保護電路，包括：

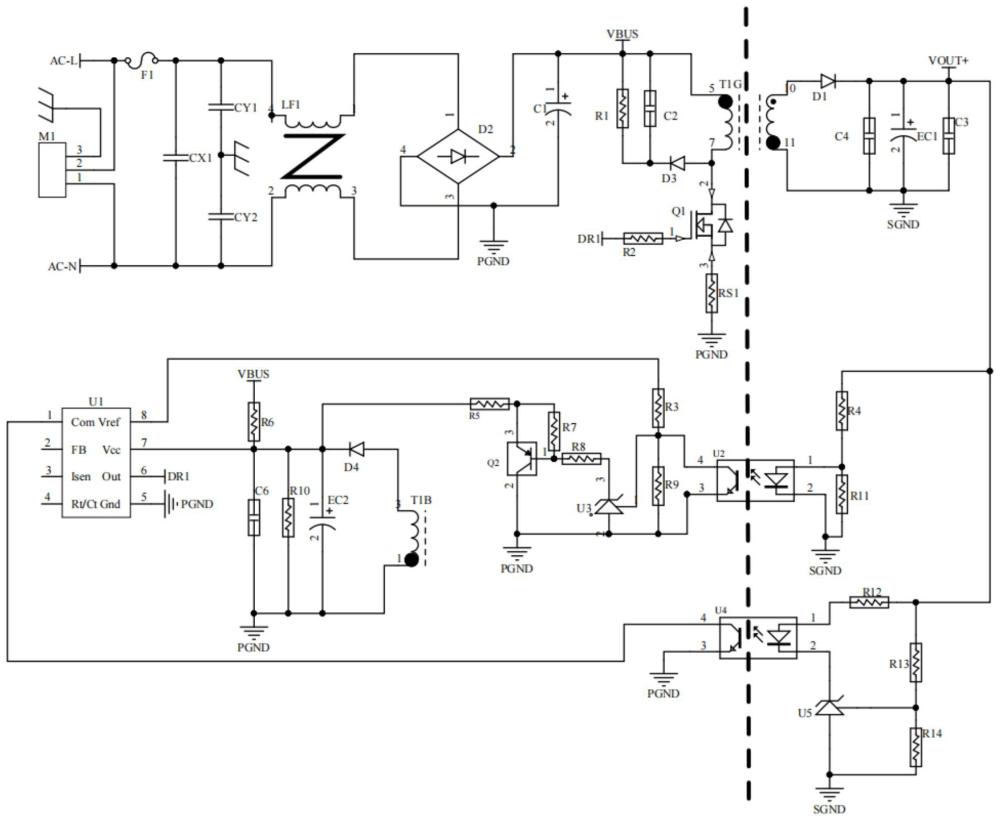

3、交流輸入及保險絲電路、emi濾波電路、整流濾波電路、rcd吸收電路、變壓器、輸出整流濾波電路、驅動及開關管、電源管理芯片、電源管理芯片供電電路、短路保護電路和反饋電路；

4、所述交流輸入及保險絲電路與所述emi濾波電路連接，所述交流輸入及保險絲電路用于接收外部輸入電源，并保護電路免受電源故障或超載影響；

5、所述emi濾波電路與所述整流濾波電路連接，所述emi濾波電路用于減少輸入電源中的電磁干擾，確保電源信號的穩定；

6、所述整流濾波電路與所述rcd吸收電路連接，所述整流濾波電路將交流電源轉化為直流電源，提供給后續電路使用，并將交流波動轉為平滑的直流輸出；

7、所述rcd吸收電路與所述變壓器連接，所述rcd吸收電路用于抑制高頻噪聲和過電壓，確保變壓器的穩定工作；

8、所述變壓器分別與所述輸出整流濾波電路和所述驅動及開關管連接，所述變壓器用于隔離和轉換電壓，并將變壓后的電壓提供給所述驅動電路和所述整流電路；

9、所述短路保護電路分別與所述輸出整流濾波電路、所述反饋電路和所述電源管理芯片連接，所述短路保護電路用于在檢測到異常電壓或短路故障時，快速切斷電路或調節所述電源管理芯片，并通過所述反饋電路實時監控電壓和電流狀態；

10、所述電源管理芯片分別與所述電源管理芯片供電電路和所述反饋電路連接，所述電源管理芯片用于調節輸出電壓和控制輔助電源的工作狀態，并通過反饋電路進行實時監控和調整。

11、進一步地，所述短路保護電路，包括：

12、第三電阻r3、第四電阻r4、第五電阻r5、第二三極管q2、第七電阻r7、第九電阻r9、第二光耦u2、第八電阻r8、第三電壓基準芯片u3和第十一電阻r11；

13、所述第五電阻r5的一端分別與所述第二三極管q2的第三引腳和所述第七電阻r7的一端連接，所述第五電阻r5的另一端與所述電源管理芯片供電電路連接；

14、所述第二三極管q2的第二引腳分別與第三電壓基準芯片u3的第二端、所述第九電阻r9的一端和所述第二光耦u2的第三引腳連接，所述第二三極管q2的第一引腳分別與所述第七電阻r7的另一端和第八電阻r8的一端連接；

15、所述第八電阻r8的另一端與所述第三電壓基準芯片u3的第三端連接；

16、所述第三電壓基準芯片u3的第一端分別與所述第三電阻r3的一端、所述第九電阻r9的另一端和所述第二光耦u2的第四引腳連接，所述第三電阻r3的另一端與所述電源管理芯片連接；

17、所述第二光耦u2的第一引腳分別與所述第四電阻r4的一端和第十一電阻r11的一端連接，所述第二光耦u2的第二引腳與所述第十一電阻r11的另一端連接；

18、所述第四電阻r4的另一端分別與所述輸出整流濾波電路和所述反饋電路連接。

19、進一步地，所述輸出整流濾波電路包括：

20、第一二極管d1、第三電容c3、第四電容c4和電解電容ec1；

21、所述第一二極管d1的一端分別與所述第三電容c3的一端、所述第四電容c4的一端和所述電解電容ec1的第一引腳連接；

22、所述第一二極管d1的另一端與所述變壓器連接；

23、所述第三電容c3的另一端、所述第四電容c4的另一端和所述電解電容ec1的第二引腳與所述變壓器連接；

24、所述第三電容c3的一端還分別與所述短路保護電路和所述反饋電路短路保護電路連接。

25、進一步地，所述電源管理芯片供電電路，包括：

26、第六電阻r6、第十電阻r10、第二電解電容ec2、第六電容c6、第四整流橋d4和第二變壓器t1b；

27、所述第十電阻r10的一端分別與所述第六電阻r6的一端、所述第六電容c6的一端和所述第二電解電容ec2的一端連接，所述第六電阻的一端還與所述電源管理芯片連接；

28、所述第二電解電容ec2的一端分別與所述第四整流橋d4的一端和所述短路保護電路連接；

29、所述第四整流橋d4的另一端與所述第二變壓器t1b的第三端連接；

30、所述第二變壓器t1b的第一端分別與所述第十電阻r10的另一端、所述第二電解電容ec2的另一端和所述第六電容c6的另一端連接。

31、進一步地，所述反饋電路，包括：

32、第十二電阻r12、第十三電阻r13、第十四電阻r14、第五電壓基準芯片u5和第四光耦u4；

33、所述第十二電阻r12的一端和所述第十三電阻r13的一端與所述短路保護電路連接；

34、所述第十三電阻r13的另一端分別與所述第十四電阻r14的一端和所述第五電壓基準芯片u5的第一端連接，所述第十四電阻r14的另一端和所述第五電壓基準芯片u5的第二端連接；

35、所述第五電壓基準芯片u5的第三端與所述第四光耦u4的第二引腳連接，所述第四光耦u4的第一引腳與所述第十二電阻r12的另一端連接，所述第四光耦u4的第四引腳與所述電源管理芯片連接，所述第四光耦u4的第三引腳接地。

36、本發明還提供一種適用于寬范圍輸入輔助電源短路保護方法，應用于上述任一項所述的適用于寬范圍輸入輔助電源短路保護電路，包括：

37、當交流電源輸入時，所述交流輸入及保險絲電路進行過流保護，所述emi濾波電路對所述交流電源進行高頻噪聲和電磁干擾的濾除，所述整流濾波電路將所述交流電源轉換為平滑的直流電源，并經過所述電源管理芯片供電電路進行濾波后給所述電源管理芯片提供啟動電源；

38、當所述電源管理芯片啟動后，輸出pwm信號控制所述驅動及開關管，驅動所述變壓器進行電能轉換，所述變壓器將電能轉換后輸出至所述輸出整流濾波電路，所述輸出整流濾波電路輸出穩定的直流電壓，并將一部分電壓輸出至所述電源管理芯片供電電路為所述電源管理芯片提供輔助供電；

39、所述反饋電路對輸出電壓進行采樣，并將采樣信號反饋至所述電源管理芯片的控制引腳，所述電源管理芯片根據反饋信號調整pwm輸出，實現輸出電壓的穩定；

40、當輸出負載短路或電路器件損壞短路時，輸出電壓降低至接近零伏，所述短路保護電路中的采樣電阻采樣電壓減小，光耦電流減小甚至截止，所述短路保護電路中的三極管導通，將所述電源管理芯片的供電引腳電壓通過三極管導通路徑進行放電，使電源管理芯片的供電電容電壓降低至欠壓保護值，觸發欠壓保護，從而實現輸出短路保護。

41、本發明提供的一種適用于寬范圍輸入輔助電源短路保護電路及方法，具有以下有益效果：

42、通過設置完整的短路保護體系，包括交流輸入及保險絲電路、emi濾波電路、整流濾波電路等多重保護機制，實現了對輔助電源的全方位保護，顯著提高了電路的可靠性和安全性。采用短路保護電路與電源管理芯片、反饋電路的協同工作機制，能夠快速響應輸出短路或器件損壞等異常情況，通過實時監測和控制，有效防止電路持續工作在異常狀態，避免造成更大的損害。通過整流濾波電路與rcd吸收電路的配合，實現了對寬范圍輸入電壓的有效處理，使得保護電路能夠在不同輸入條件下保持穩定工作，提高了電路的適應性和可靠性。基于變壓器隔離和電壓轉換的設計，結合電源管理芯片的智能控制，實現了輸出電壓的精確調節，確保了輔助電源在正常工作和保護狀態下的穩定性。通過反饋電路的實時監控和電源管理芯片的動態調整，構建了一個閉環控制系統，不僅提高了短路保護的可靠性，還實現了對異常狀態的快速響應和處理。
