本發明涉及電氣柜領域，具體涉及一種具有減震式安裝板的電氣柜結構。

背景技術：

電氣柜是由鋼材質加工而成用來保護元器件正常工作的柜子。電氣柜用途廣泛，主要用于化工行業，環保行業，電力系統，冶金系統，工業，核電行業，消防安全監控，交通行業等等。電氣柜使用時，其內部需要安放大量的電氣器件，當電氣柜整體受到外界干擾發生振動時，容易導致內部安裝的電氣器件松動甚至脫落，影響電氣柜的正常使用。特別是在石油、化工、冶金、核電等工程行業中，對于放置在各種重型設備附近的電氣柜，受重型設備工作過程中產生振動的影響，電氣柜內的電氣器件經常產生松動失效，需要經常進行檢修。

技術實現要素：

本發明的目的在于提供一種具有減震式安裝板的電氣柜結構，以解決現有技術中電氣柜內的電氣器件受外界振動影響、容易產生松動的問題，實現提高電氣柜內部抗震動能力的目的。

本發明通過下述技術方案實現：

一種具有減震式安裝板的電氣柜結構，包括柜體、以及設置在柜體中用于安裝電氣器件的安裝板，所述柜體內側壁固定若干個“L”形凸起，所述“L”形凸起包括與柜體內側壁固定連接的豎直面，和固定在豎直面下端的、朝向柜體內部延伸的水平面；所述安裝板的左右兩側分別放置在兩個“L”形凸起的水平面上，安裝板上設置四個螺紋通孔，一個螺紋通孔位于一個“L”形凸起的水平面上方，每個“L”形凸起的水平面上都設置有與所述螺紋通孔正對且相匹配的螺紋插槽，通過螺栓插入螺紋通孔與螺紋插槽中連接安裝板與“L”形凸起；所述安裝板的底面與“L”形凸起的水平面之間還固定連接有處于拉伸狀態的彈簧，所述彈簧環繞套設在螺栓上；所述安裝板的側面與“L”形凸起的豎直面之間還粘接有柔性材料。

針對現有技術中電氣柜內的電氣器件受外界振動影響、容易產生松動的問題，本發明提出一種具有減震式安裝板的電氣柜結構，包括柜體和安裝板。其中，安裝板通過四個“L”形凸起進行連接，以柜體的柜門為正面方向，在安裝板的左右側面每側設置兩個“L”形凸起，從而將安裝板放置在“L”形凸起的水平面上，由四個“L”形凸起對一塊安裝板進行承載。每塊安裝板上都通過四個螺栓，與“L”形凸起進行固定連接。其中螺栓穿過平板上的螺紋通孔，最終插入“L”形凸起上的螺紋插槽內。安裝板的底面與“L”形凸起的水平面之間還固定連接有處于拉伸狀態的彈簧，將彈簧套設在螺栓的螺桿外，從而當外部的振動通過柜體傳至安裝板上時，需要經過螺栓與彈簧進行傳遞，振動的動能會大部分轉化為彈簧的彈性勢能進行消耗，從而由彈簧的減震能力極大的降低安裝板的振動幅度與頻率，從而使得放置在安裝板上的電氣器件所受到的震動也大幅度減小，以此提高電氣柜內部的抗震動能力、降低電氣器件松動的頻率，降低檢修頻率與成本。此外，所述彈簧處于拉伸狀態，因此在彈簧的復位力作用下，安裝板會始終受到向下的拉力，即使得安裝板始終具有緊貼“L”形凸起的水平面的運動趨勢，以此進一步減少安裝板可能發生的震動，使得安裝板始終緊靠在“L”形凸起的水平面上。所述安裝板的側面與“L”形凸起的豎直面之間還粘接有柔性材料，當安裝板受外界干擾產生左右的晃動時，由側面的柔性材料進行阻擋，柔性材料受到安裝板的擠壓產生形變，安裝板晃動的動能轉化為柔性材料的勢能，以此能夠對左右方向的晃動進行減震。綜上，本發明通過螺栓與彈簧降低安裝板豎直方向上的震動、通過柔性材料降低安裝板水平方向上的晃動，從而全方位的降低安裝板受外界干擾時所產生的震動，極大的消除了震動的動能，更是徹底杜絕了安裝板發生共振的可能，使得安裝板及其上設置的電氣器件始終處于較為平穩的狀態下，從而實現提高電氣柜內部抗震動能力的目的。此外，作為本發明的另一個發明點，針對電氣柜內部電氣器件一旦啟用，則會快速發熱、溫度較高，熱脹冷縮效應非常明顯的問題，本發明中安裝板與“L”形凸起在水平與豎直方向上均未直接進行連接，而是通過了柔性材料和彈簧進行連接，為安裝板在水平與豎直方向上的膨脹與收縮都預留出了空間，從而確保安裝板不會因頻繁的熱脹冷縮而與柜體不斷磨損造成損傷。

優選的，所述柔性材料為海綿墊或橡膠墊。海綿墊或橡膠墊都具有良好的彈性與復位能力，能夠被壓縮、被拉長，因此能夠充分的抵消安裝板水平方向上晃動的動能，確保對晃動幅度與頻率的降低。

優選的，所述柜體內等間距的設置有N層安裝板，其中N為大于等于3的整數。以便于在柜體內安放更多的電氣器件，充分利用電氣柜內部的空間。

優選的，所述螺栓上帶有螺帽。通過螺帽進一步固定螺栓，從而固定連接安裝板與“L”形凸起。

優選的，所述“L”形凸起由鋁或鋁合金材料制作而成。鋁或鋁合金材料質輕、強度高，便于降低總體質量、降低柜體側壁的載荷、提高使用壽命。同時，鋁或鋁合金材料屬于非磁性金屬材料，不會在電氣柜內電磁場的作用下產生新的磁場，從而不會對電氣柜內部的電氣器件正常使用帶來干擾。

優選的，所述“L”形凸起焊接在柜體內側壁上。以確保“L”形凸起的穩定可靠，提高承載能力、從而確保安裝板的穩定可靠。

優選的，所述安裝板由鋁或鋁合金材料制作而成。鋁或鋁合金材料質輕、強度高，便于降低總體質量、降低柜體側壁的載荷、提高使用壽命。同時，鋁或鋁合金材料屬于非磁性金屬材料，不會在電氣柜內電磁場的作用下產生新的磁場，從而不會對電氣柜內部的電氣器件正常使用帶來干擾。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明一種具有減震式安裝板的電氣柜結構，通過螺栓與彈簧降低安裝板豎直方向上的震動、通過柔性材料降低安裝板水平方向上的晃動，從而全方位的降低安裝板受外界干擾時所產生的震動，極大的消除了震動的動能，更是徹底杜絕了安裝板發生共振的可能，使得安裝板及其上設置的電氣器件始終處于較為平穩的狀態下，從而實現提高電氣柜內部抗震動能力的目的。

2、本發明一種具有減震式安裝板的電氣柜結構，針對電氣柜內部電氣器件一旦啟用，則會快速發熱、溫度較高，熱脹冷縮效應非常明顯的問題，本發明中安裝板與“L”形凸起在水平與豎直方向上均未直接進行連接，而是通過了柔性材料和彈簧進行連接，為安裝板在水平與豎直方向上的膨脹與收縮都預留出了空間，從而確保安裝板不會因頻繁的熱脹冷縮而與柜體不斷磨損造成損傷。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

圖1為本發明具體實施例的正視圖；

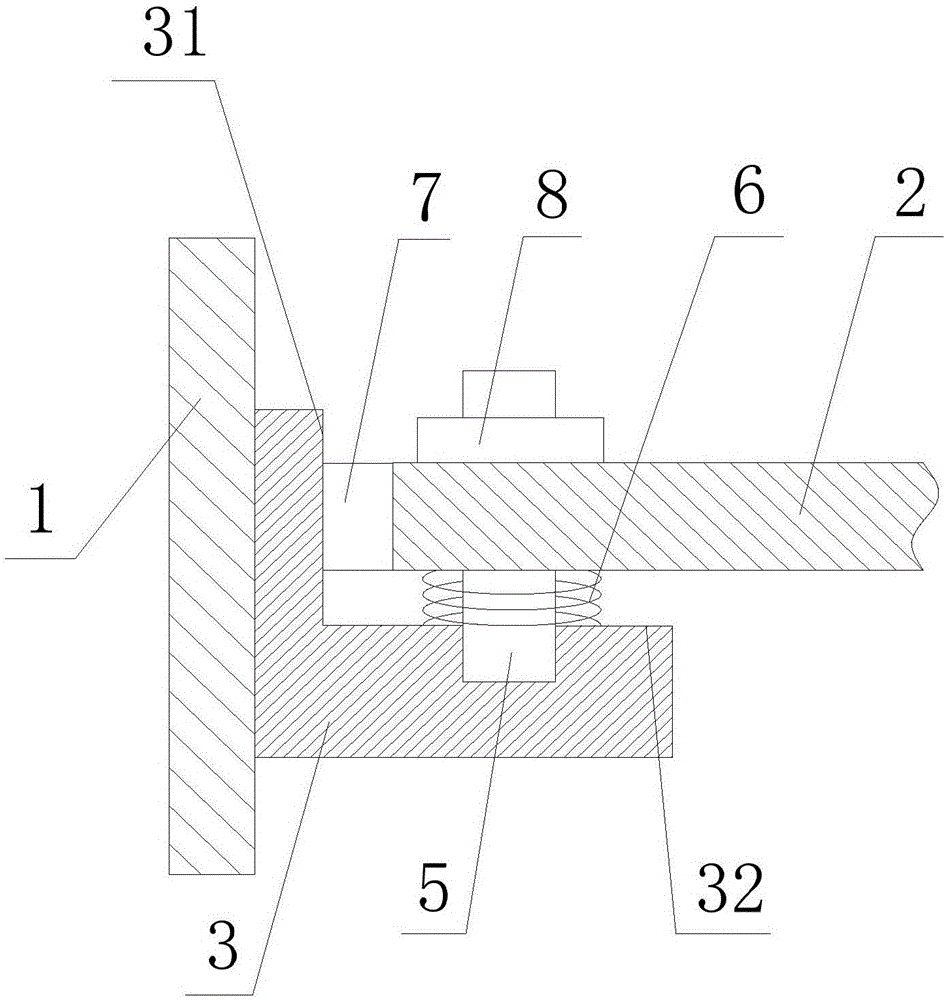

圖2為本發明具體實施例中安裝板與柜體之間連接關系的局部示意圖；

圖3為本發明具體實施例中安裝板的結構示意圖。

附圖中標記及對應的零部件名稱：

1-柜體，2-安裝板，3-“L”形凸起，31-豎直面，32-水平面，4-螺紋通孔，5-螺栓，6-彈簧，7-柔性材料，8-螺帽。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例1：

如圖1至圖3所示的一種具有減震式安裝板的電氣柜結構，包括柜體1、以及設置在柜體1中用于安裝電氣器件的安裝板2，所述柜體1內側壁固定若干個“L”形凸起3，所述“L”形凸起3包括與柜體1內側壁固定連接的豎直面31，和固定在豎直面31下端的、朝向柜體1內部延伸的水平面32；所述安裝板2的左右兩側分別放置在兩個“L”形凸起3的水平面32上，安裝板2上設置四個螺紋通孔4，一個螺紋通孔4位于一個“L”形凸起3的水平面32上方，每個“L”形凸起3的水平面32上都設置有與所述螺紋通孔4正對且相匹配的螺紋插槽，通過螺栓5插入螺紋通孔4與螺紋插槽中連接安裝板2與“L”形凸起3；所述安裝板2的底面與“L”形凸起3的水平面32之間還固定連接有處于拉伸狀態的彈簧6，所述彈簧6環繞套設在螺栓5上；所述安裝板2的側面與“L”形凸起3的豎直面31之間還粘接有柔性材料7。所述柔性材料7為海綿墊。所述柜體1內等間距的設置有四層安裝板。所述螺栓5上帶有螺帽8。所述“L”形凸起3由鋁合金材料制作而成。所述“L”形凸起3焊接在柜體1內側壁上。所述安裝板2由鋁合金材料制作而成。本發明中，安裝板2通過四個“L”形凸起3進行連接，以柜體1的柜門為正面方向，在安裝板2的左右側面每側設置兩個“L”形凸起3，從而將安裝板2放置在“L”形凸起3的水平面32上，由四個“L”形凸起3對一塊安裝板2進行承載。每塊安裝板2上都通過四個螺栓5，與“L”形凸起3進行固定連接。其中螺栓5穿過平板上的螺紋通孔4，最終插入“L”形凸起3上的螺紋插槽內。安裝板2的底面與“L”形凸起3的水平面32之間還固定連接有處于拉伸狀態的彈簧6，將彈簧6套設在螺栓5的螺桿外，從而當外部的振動通過柜體1傳至安裝板2上時，需要經過螺栓5與彈簧6進行傳遞，振動的動能會大部分轉化為彈簧6的彈性勢能進行消耗，從而由彈簧6的減震能力極大的降低安裝板2的振動幅度與頻率，從而使得放置在安裝板2上的電氣器件所受到的震動也大幅度減小，以此提高電氣柜內部的抗震動能力、降低電氣器件松動的頻率，降低檢修頻率與成本。此外，所述彈簧6處于拉伸狀態，因此在彈簧6的復位力作用下，安裝板2會始終受到向下的拉力，即使得安裝板2始終具有緊貼“L”形凸起3的水平面32的運動趨勢，以此進一步減少安裝板2可能發生的震動，使得安裝板2始終緊靠在“L”形凸起3的水平面32上。所述安裝板2的側面與“L”形凸起3的豎直面31之間還粘接有柔性材料7，當安裝板2受外界干擾產生左右的晃動時，由側面的柔性材料7進行阻擋，柔性材料7受到安裝板2的擠壓產生形變，安裝板2晃動的動能轉化為柔性材料7的勢能，以此能夠對左右方向的晃動進行減震。此外，本發明中安裝板2與“L”形凸起3在水平與豎直方向上均未直接進行連接，而是通過了柔性材料7和彈簧6進行連接，為安裝板2在水平與豎直方向上的膨脹與收縮都預留出了空間，從而確保安裝板2不會因頻繁的熱脹冷縮而與柜體1不斷磨損造成損傷。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
