本實用新型涉及一種放菜電熱板。

背景技術：

不管春夏秋冬，人每天都需要進食。在冬天，燒出來熱騰騰的飯菜卻因為周圍寒冷的環境，使這些熱菜無法保溫，等菜都上齊了，剛燒出來的那幾個菜都已經冷卻了，這種冷菜不僅容易把里面的營養成分都流失掉，且經常吃會對胃造成損傷，針對這一現象，專利201220401756.3一種電熱保溫板很好的解決了這一現象，由于保溫板體積比較大，一只手拎起來比較笨重且吃力，不需要使用時，存放所占用的空間比較大，不方便，同時，如果把加熱板放置到比較低的茶幾或者凳子上時，需要彎腰使用，長久下來會出現腰酸背疼，使用不方便。

技術實現要素：

本實用新型要解決的技術問題是提供一種的攜帶方便、可升降調節和存放占用空間少的放菜電熱板。

為解決上述問題，本實用新型采用如下技術方案：一種放菜電熱板，包括左側加熱板和右側加熱板，及設置在左側加熱板和右側加熱板底部的防滑墊，及與左側加熱板的一端、以及右側加熱板一端活動連接的活動把手，及一端連接左側加熱板、另一端連接右側加熱板的轉動連接板和連接線，及設置在左側加熱板和右側加熱板外側的升降組件，所述升降組件包括固定桿，及與固定桿轉動連接的轉動桿，及與轉動桿螺紋旋轉連接的伸縮桿，及固定在伸縮桿低端的支撐墊。

作為優選，所述升降組件設置有四個，分別為于左側加熱板和右側加熱板的兩側，可以在四個角上水平支撐，更加穩固耐用。

作為優選，所述轉動桿內壁圓周設置有內螺紋，所述伸縮桿的外側圓周設置有外螺紋，可以相互螺紋旋緊或上下升降，在不同場合或家具上都可以使用，無需長時間進行彎腰。

作為優選，所述左側加熱板包括左側加熱組件，及設置在左側加熱組件上的左側加熱玻璃板，由加熱組件進行加熱升溫，然后把飯菜放到加熱玻璃板上進行保溫。

作為優選，所述右側加熱板包括右側加熱組件，及設置在右側加熱組件上的右側加熱玻璃板，由加熱組件進行加熱升溫，然后把飯菜放到加熱玻璃板上進行保溫。

作為優選，所述活動把手為U型結構，方便進行攜帶或轉移拿取。

本實用新型的有益效果是：該放菜電熱板利用兩側的活動把手可進行方便拿取攜帶，再通過設置有底部的轉動連接板可以使左側加熱板和右側加熱板進行折疊，不管體積大小，只要一只手握住活動把手就可以輕松的攜帶，非常方便，同時經過折疊的放菜電熱板所需要的存放空間也比較小，方便玉儲存；在 左側加熱板和右側加熱板的兩側各設置有升降組件，可通過升降組件上的轉動桿和伸縮桿進行升降調節，來調節整個放菜電熱板的高度，以至于放在比較低的家具上使用起來也比較方便，避免造成腰酸背疼的情況。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一種放菜電熱板的主視圖；

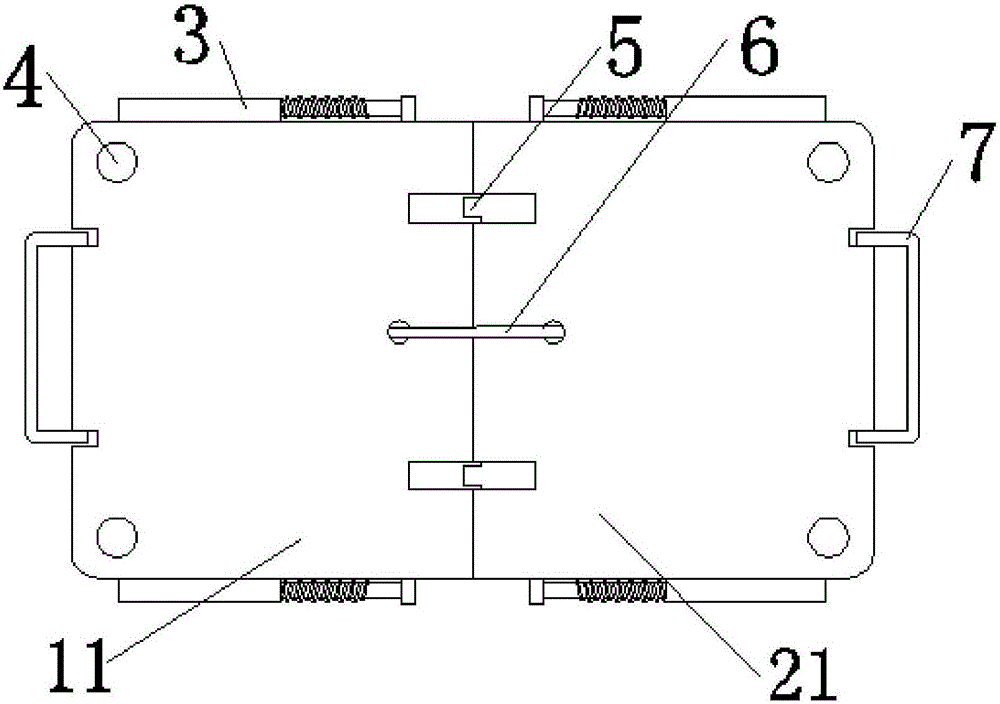

圖2為本實用新型一種放菜電熱板的仰視圖；

圖3為本實用新型一種放菜電熱板折疊時的示意圖。

圖4為本實用新型一種放菜電熱板中升降組件使用時的示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1至圖4所示，一種放菜電熱板，包括左側加熱板1和右側加熱板2，及設置在左側加熱板1和右側加熱板2底部的防滑墊4，及與左側加熱板1的一端、以及右側加熱板2一端活動連接的活動把手7，及一端連接左側加熱板1、另一端連接右側加熱板2的轉動連接板5和連接線6，及設置在左側加熱板1和右側加熱板2外側的升降組件3，所述升降組件3包括固定桿31，及與固定桿31轉動連接的轉動桿32，及與轉動桿32螺紋旋轉連接的伸縮桿34，及固定在伸縮桿34低端的支撐墊35。

所述升降組件3設置有四個，分別為于左側加熱板1和右側加熱板2的兩側，可以在四個角上水平支撐，更加穩固耐用。

所述轉動桿32內壁圓周設置有內螺紋(未圖示)，所述伸縮桿34的外側圓周設置有外螺紋33，可以相互螺紋旋緊或上下升降，在不同場合或家具上都可以使用，無需長時間進行彎腰。

所述左側加熱板1包括左側加熱組件11，及設置在左側加熱組件11上的左側加熱玻璃板12，由加熱組件進行加熱升溫，然后把飯菜放到加熱玻璃板上進行保溫。

所述右側加熱板2包括右側加熱組件21，及設置在右側加熱組件21上的右側加熱玻璃板22，由加熱組件進行加熱升溫，然后把飯菜放到加熱玻璃板上進行保溫。

所述活動把手7為U型結構，方便進行攜帶或轉移拿取。

在本實施例中，首先可以把左側加熱板1和右側加熱板2平放在餐桌上，然后通上電源，使左側加熱組件11和右側加熱組件21進行升溫，把燒熟的飯菜放置到左側加熱玻璃板12或右側加熱玻璃板22上進行保溫，當需要進行攜帶拿取時，雙手握住活動把手7然后向上合上，左側加熱板1和右側加熱板2通過設置在中間的轉動連接板5進行折疊，轉動連接板5包括兩個側板以及連接側板的轉軸，如果在使用時放置在高度比較矮的地方，可以通過內螺紋和外螺紋33調節轉動桿32和伸縮桿34之間的高度，方便使用，無需經常性彎腰夾菜，避免長時間彎腰造成的疼痛情況。

本實用新型的有益效果是：該放菜電熱板利用兩側的活動把手可進行方便拿取攜帶，再通過設置有底部的轉動連接板可以使左側加熱板和右側加熱板進行折疊，不管體積大小，只要一只手握住活動把手就可以輕松的攜帶，非常方便，同時經過折疊的放菜電熱板所需要的存放空間也比較小，方便玉儲存；在左側加熱板和右側加熱板的兩側各設置有升降組件，可通過升降組件上的轉動桿和伸縮桿進行升降調節，來調節整個放菜電熱板的高度，以至于放在比較低的家具上使用起來也比較方便，避免造成腰酸背疼的情況。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
