本實用新型涉及防爆設備
技術領域：
，特別是涉及一種防爆操作柱。
背景技術：

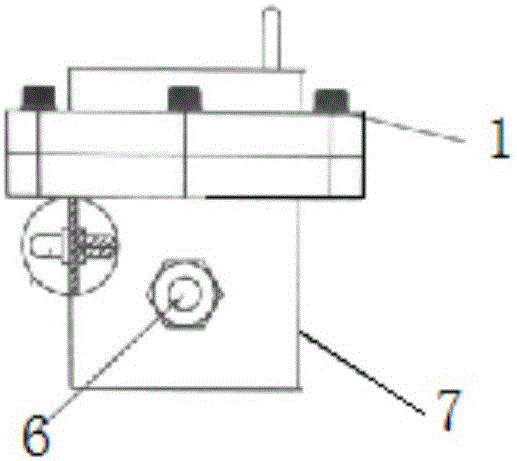

：防爆操作柱是一個靈活的控制系統，可以為客戶提供標準或是有特殊要求的本地控制單元或顯示單元。隨著生產和技術的發展，目標客戶對防爆操作柱的設計要求也越來越高。技術實現要素：本實用新型的目的是針對目標客戶對防爆操作柱的設計要求也越來越高，而提供一種防爆操作柱。為實現本實用新型的目的，本實用新型所采用的技術方案是：一種防爆操作柱，包括箱蓋和箱體，所述箱蓋和箱體通過螺母固定連接，所述箱蓋上設置有指示燈以及操作按鈕，指示燈包括運行指示燈和停止指示燈，操作按鈕包括啟動按鈕和停止按鈕，箱體上連接有填料函，所述操作柱電氣間隙≥5，爬電距離≥8，所述箱體和箱蓋采用碳鋼加工而成。與現有技術相比，本實用新型的有益效果是：設計生產的外殼材料抗拉強度達到120MPa，外殼的隔爆參數達到GB3836.2-1983第6章的規定，操作柱的隔爆外殼能承受GB3836.2-1983第19章規定的：ⅡB級1Mpa，ⅡC級1.5MPa的水壓試驗，歷時1min，達到不連續滴水。附圖說明圖1所示為本實用新型的結構第一示意圖；圖2所示為本實用新型的結構第二示意圖；圖中：1-箱蓋，2-指示燈，3-操作按鈕，4-安裝支架，6-填料函，7-箱體。具體實施方式以下結合附圖和具體實施例對本實用新型作進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。應當說明的是，本申請中所述的“連接”和用于表達“連接”的詞語，如“相連接”、“相連”等，其既可以指代某一部件與另一部件直接連接，也可以指代某一部件通過其他部件與另一部件相連接。如圖1、圖2所示，本實用新型所包括箱蓋1和箱體7，所述箱蓋1和箱體7通過螺母固定連接，所述箱蓋1上設置有指示燈2以及操作按鈕3，指示燈2包括運行指示燈和停止指示燈，操作按鈕4包括啟動按鈕和停止按鈕，箱體2上連接有填料函6，所述操作柱電氣間隙≥5，爬電距離≥8，所述箱體7和箱蓋1采用碳鋼加工而成。與現有技術相比，本實用新型的有益效果是：設計生產的外殼材料抗拉強度達到120MPa，外殼的隔爆參數達到GB3836.2-1983第6章的規定，操作柱的隔爆外殼能承受GB3836.2-1983第19章規定的：ⅡB級1Mpa，ⅡC級1.5MPa的水壓試驗，歷時1min，達到不連續滴水。所述操作柱通過與箱體連接的安裝支架進行固定連接。本實用新型防爆操作柱達到國家GB3836.1-2000、GB3836.2-2000、GB3836.3-2000和IEC60079標準要求，可以根據用戶要求，設計生產防爆遠程、就地操作柱；外殼采用增安型結構、鋁合金壓鑄而成、表面高壓靜電噴塑，不銹鋼外露緊固件設計，安全防爆、堅固耐用、外形美觀、維修方便；適用范圍：適用于爆炸性氣體環境1區、2區、可燃性粉塵環境20區、21區、22區；和IIA、IIB、IIC類爆炸性氣體環境。適用于油田、石化、化工、電力、冶金、礦業、鐵路、場館、部隊、公安、消防等場所。產品設計特點1.設計生產的外殼材料抗拉強度達到120MPa，外殼的隔爆參數達到GB3836.2-1983第6章的規定。操作柱的隔爆外殼能承受GB3836.2-1983第19章規定的：ⅡB級1Mpa，ⅡC級1.5MPa的水壓試驗，歷時1min，達到不連續滴水。2.內腔設計電器元件不同電壓等級的最小電氣間隙和爬電距離，達到GB3836.3-1983第5章、第6章的規定，如下表：額定電壓V電氣間隙mm爬電距離mm＜602.5312744220443805.563.操作柱內腔設計萬能轉換開關、按鈕、電流表(可按用要求裝其他儀表)、指示燈結構緊湊，可靠性好，體積小，通斷能力強，壽命長，并有多種功能供用戶選配。4.轉換開關有30多種功能可由用戶自由選擇,可根據要求設計生產。萬能開關操縱機構經過優化設計，可以自動找正，保證操作轉動靈活，無卡滯現象。5.防爆按鈕采用超聲波封裝先進工藝，按鈕采用模塊式，按鈕的功能可以兩單元自由組合，防爆指示燈采用特殊設計，交流220V-380V通用。6.殼體和蓋的接合面采用迷宮結構設計，防護性好。7.操作柱所有黑色金屬零部件設計采取鍍鋅鈍化或采用不銹鋼材料。8.操作柱所有緊固件設計采用防止自行松脫的措施。9.對具有防腐蝕要求和戶外型操作柱，其外露的緊固件和銘牌在設計工藝上采取防護措施。10.操作柱的透明件能夠承受4J的沖擊試驗，不損壞或產生影響防爆性能的永久變形。11.操作柱電纜引入裝置的鎖緊性能和密封性能，設計達到GB3836.1-1983第27章和GB3836.2—1983第21章中的有關規定。以上所述僅是本實用新型的優選實施方式，應當指出的是，對于本
技術領域：
的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。當前第1頁1 2 3
