本實用新型涉及燈具技術，具體來說是一種具有無線接口的有毒有害氣體報警照明裝置。

背景技術：

隨著LED照明的逐步發展，LED燈已大量應用于我國室內外照明等領域，已經取代白熾燈、熒光燈等傳統照明設備，成為節能、環保、智能化照明的代表。其中，智能照明的發展優勢十分明顯，再配合LED與生俱來的特點，發出的光線可以更好地匯聚，使得LED智能燈成為LED照明領域的一項重要應用，廣泛應用于單體建筑、大型公寓樓樓道、走廊等，廁所燈場合，市場發展前景可觀。

根據市場調查公司的報告，2010年全球LED照明市場超過57億美元。從2010年到2016年，全球LED照明的市場占有率將由7％增至40％以上，2020年LED照明市場的收入將接近650億歐元，占據全球照明市場60％的份額。

而目前市面上的的LED只能滿足人們的照明需求，無法在安裝場所監測對人體有毒有害的氣體，沒有在遇到危害人身安全和損害個人財產之前滿足報警和信息推送兩種功能，這顯然滿足不了人們對LED燈日益提高的需求。

技術實現要素：

本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構簡單、造價便宜、能夠檢測有毒有害氣體、安全性高、聲光報警及推廣價值高的具有無線接口的有毒有害氣體報警照明裝置。

為了達到上述目的，本實用新型采用以下技術方案：一種具有無線接口 的有毒有害氣體報警照明裝置，包括MCU模塊，MCU模塊分別與穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊連接，AC/DC模塊與穩壓模塊和調光模塊連接，調光模塊與LED燈連接，模數轉換模塊與氣體傳感器連接。

所述LED燈為面板燈，氣體傳感器設于面板燈邊框中間處，MCU模塊、穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊設于邊框側面，LED鋁基板、擴散板、導光板、反光紙、海綿墊、背板依次放置在鋁框上，螺絲穿過背板鎖入鋁框，驅動電源設置在背板背面，通過螺絲鎖入鋁框。

所述LED燈為帕燈，帕燈包括泡殼、螺絲、LED基板、散熱座、驅動蓋、線蓋、PCB、外殼和燈頭；其中，外殼包括驅動外殼、支臂和線槽，線槽位于支臂上，支臂由驅動外殼向上延伸；PCB設于驅動外殼內，驅動外殼底部連接燈頭，LED基板包含LED芯片，LED正負極導線通過線槽，線蓋扣入線槽；螺絲穿過LED基板、散熱座、線蓋鎖入支臂的螺絲孔；語音報警模塊和氣體傳感器模塊集成在同一線路板上，設置在泡殼中心位置。

所述氣體傳感器為更換式氣體傳感器。

所述語音報警模塊為安防報警專用真人發音語音芯片。

所述MCU模塊與調光模塊通過PWM連接。

所述PWM為2路獨立連接。

所述MCU模塊與通信模塊集成在同一塊線路板上。

所述通信模塊與天線連接，天線為雙面PCB板載天線。

本實用新型相對于現有技術，具有如下的優點及效果：

1、本實用新型包括MCU模塊，MCU模塊分別與穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊連接，AC/DC模塊與穩壓模塊和調光模塊連接，調光模塊與LED燈連接，模數轉換模塊與氣體傳感器連接，具有結構簡單、造價便宜、能夠檢測有毒有害氣體、安全性高、聲光報警及推廣價值高等特點。

2、本實用新型中的氣體傳感器為更換式氣體傳感器，在不同的場所和不同的領域安裝不同的高精度氣體傳感器模塊。

3、本實用新型中的語音報警模塊為安防報警專用真人發音語音芯片，外圍元件簡單成本低，性能穩定可靠，能達到顯著的報警功能。

4、本實用新型中的充電電源在裝置電源關閉時，會自動切換到電池供電及低功耗模式，并保證微處理器、無線通信、有害氣體檢測電路能連續工作三個月以上，連續告警時間工作10天以上。裝置上電時自動切換到電池充電模式。

5、本實用新型中的MCU模塊與調光模塊通過PWM連接，采用PWM調光，支持開關的同時，還支持256級的調光。同時開放調光的無線協議，支持無線遙控功能。PWM為2路獨立連接，最高輸出頻率可達15kHz，每路PWM的調光級別為256級，作為情景照明時，通過2700K、6500K混色，支持2700K-6500K色溫調節。

6、本實用新型中的無線接口模塊，開放裝置的無線接口、照明調光、有毒有害氣體檢測值、告警狀態等協議，可與其他設備聯動控制及遠程控制。

7、本實用新型中的MCU模塊與通信模塊集成在同一塊線路板上，增強模塊的緊湊型，降低了高頻干擾。

8、本實用新型中的線為雙面PCB板載天線，保證了通訊穩定。

附圖說明

圖1為一種具有無線接口的有毒有害氣體報警照明裝置的連接框圖；

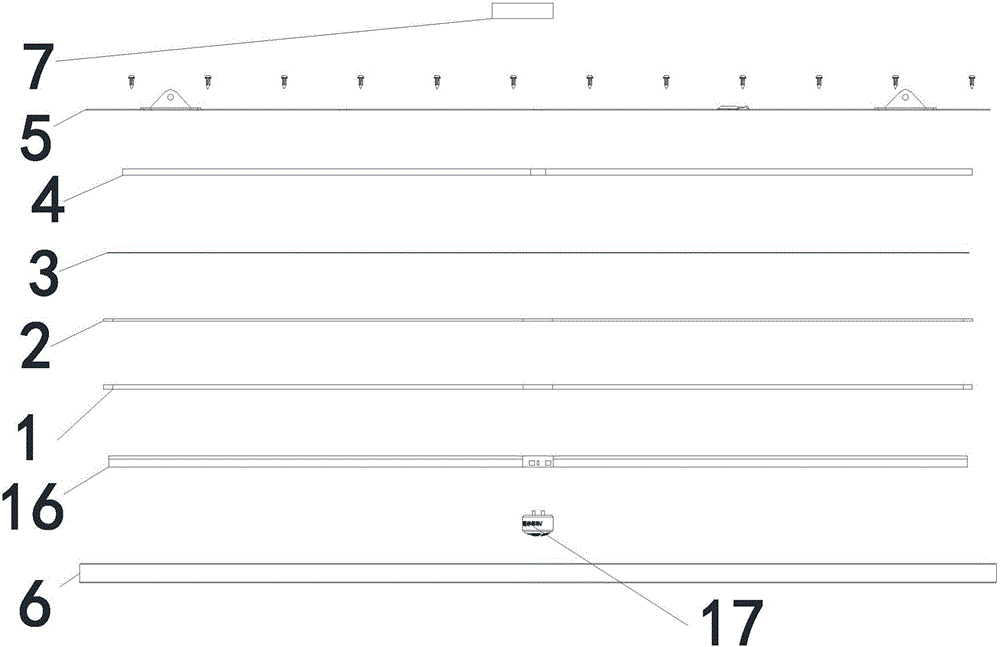

圖2為實施例1的爆炸結構示意圖；

圖3為實施例2的爆炸結構示意圖。

圖中標號與名稱如下：

具體實施方式

為便于本領域技術人員理解，下面結合附圖及實施例對本實用新型作進一步的詳細說明。

實施例1：

如圖1～2所示，一種具有無線接口的有毒有害氣體報警照明裝置，包括MCU模塊，MCU模塊分別與穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊連接，AC/DC模塊與穩壓模塊和調光模塊連接，調光模塊與LED燈連接，模數轉換模塊與氣體傳感器連接。本實施例中的穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊、AC/DC模塊均為硬件，由市場上購得。

如圖2所示，本實施例中的LED燈為面板燈，氣體傳感器設于面板燈邊框中間處，MCU模塊、穩壓模塊、充電電源、語音報警模塊、模數轉換模塊、調光模塊、無線接口模塊設于邊框側面，LED鋁基板、擴散板、導光板、反光紙、海綿墊、背板依次放置在鋁框上，螺絲穿過背板鎖入鋁框，驅動電源設置在背板背面，通過螺絲鎖入鋁框。

本實施例中的氣體傳感器為更換式氣體傳感器；語音報警模塊為安防報警專用真人發音語音芯片。

本實施例中的MCU模塊與調光模塊通過PWM連接；PWM為2路獨立連接；MCU模塊與通信模塊集成在同一塊線路板上；通信模塊與天線連接，天線為雙面PCB板載天線。

實際使用時，無線調光通信采用無線連接，通過手機APP發送調光指令。通過無線接口模塊將調光指令轉換成脈寬調制信號驅動調光電路，LED光源根據調光電路輸出的電流改變亮度。

位于面板燈上的氣體傳感器實時檢測空氣中的有害氣體，同時將物理量轉換成電流信號。電流的大小與有害氣體的濃度大小成正比。氣體傳感器輸出的電流輸出經過電阻取樣放大后，轉換成電壓信號，經過濾波電路后送至模數轉換電路。微處理器根據模數轉化的值判斷空氣中有毒氣體的含量是否超標，但采樣的值大于設置的閾值后，微處理器輸出報警模式。通過控制燈光的亮滅及速度達到爆閃效果；聲音報警單元輸出告警信號，驅動蜂鳴器鳴叫；同時無線模塊向用戶的手機發送報警信息，提醒手機用戶。

實施例2

本實施例與實施例1不同之處在于：如圖3所示，本實施例中的LED燈為帕燈，帕燈包括泡殼、螺絲、LED基板、散熱座、驅動蓋、線蓋、PCB、外殼和燈頭；其中，外殼包括驅動外殼、支臂和線槽，線槽位于支臂上，支臂由驅動外殼向上延伸；PCB設于驅動外殼內，驅動外殼底部連接燈頭，LED基板包含LED芯片，LED正負極導線通過線槽，線蓋扣入線槽；螺絲穿過LED基板、散熱座、線蓋鎖入支臂的螺絲孔；語音報警模塊和氣體傳感器模塊集成在同一線路板上，設置在泡殼中心位置。

氣體傳感器在不管裝置在開啟和關閉的狀態下，都可以不間斷的實時監測。

氣體傳感器以模塊的形式提供，可根據不同的使用場合，選配相應的氣體傳感器。

照明報警裝置內置無線通信模塊，并開放裝置的無線接口、照明調光、有毒有害氣體檢測值、告警狀態等協議，可與其他設備聯動控制及遠程控制。

報警模式的開啟：微處理器根據測量值判斷是否需要進入報警模式。正常報警時，裝置同時發出燈光爆閃、警報聲的提醒狀態。同時不間斷地對外發出無線的報警指令。當裝置斷電時，則進入低功耗的報警模式，取消燈光 爆閃告警，保留警報聲，無線警報采用定時發出，減少功耗。

上述具體實施方式為本實用新型的優選實施例，并不能對本實用新型進行限定，其他的任何未背離本實用新型的技術方案而所做的改變或其它等效的置換方式，都包含在本實用新型的保護范圍之內。
