本實用新型涉及一種自學習機器人伺服驅動器。

背景技術：

伺服驅動器又稱為“伺服控制器”、“伺服放大器”，是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服馬達進行控制，實現高精度的傳動系統定位，現在的伺服驅動器在使用時，需要接通家用電源，在室外或者郊區沒有外接電源的情況下基本無法使用，存在使用的局限性。

技術實現要素：

本實用新型的目的是為了解決現有技術中伺服驅動器所存在的缺陷，提供一種自學習機器人伺服驅動器。

為了實現上述目的，本實用新型采用的技術方案是：

一種自學習機器人伺服驅動器，包括殼體，在殼體上設有面板，面板上設有顯示屏以及按鍵，所述殼體的底部設有導軌，殼體底部的兩側設有安置孔，在安置孔內設有電流接線柱，電流接線柱的一端通過滑動片與所述導軌連接，所述殼體的下方設有充電座，充電座的兩側位置均設有蓄電池，充電座上設有安置槽，在安置槽的槽壁上設有與所述蓄電池連接的電源接觸彈片，所述電流接線柱的自由端與電源接觸彈片相對應。

上述的一種自學習機器人伺服驅動器，所述殼體內設有固定板，固定板與殼體的上部圍成上空腔，固定板與殼體的下部圍成下空腔，上空腔內設有電路板，下空腔內設有散熱器，散熱器的底部通過滑動塊與所述殼體底部的導軌連接。

上述的一種自學習機器人伺服驅動器，所述固定板上設有多個通孔。

上述的一種自學習機器人伺服驅動器，所述殼體與面板一體成型。

本實用新型的有益效果為：該伺服驅動器的殼體的底部設有導軌，殼體底部的兩側設有安置孔，在安置孔內設有電流接線柱，電流接線柱的一端通過滑動片與導軌連接，殼體的下方設有充電座，充電座的兩側位置均設有蓄電池，充電座上設有安置槽，在安置槽的槽壁上設有與蓄電池連接的電源接觸彈片，電流接線柱的自由端與電源接觸彈片相對應，使用時，撥動滑動片使得電流接線柱從安置孔內伸出并與電源接觸彈片接觸，即可保證蓄電池與伺服驅動器接通并供電，無需連接外界市政電源，使用方便，殼體內設有固定板，固定板與殼體的上部圍成上空腔，固定板與殼體的下部圍成下空腔，上空腔內設有電路板，下空腔內設有散熱器，散熱器的底部通過滑動塊與殼體底部的導軌連接，固定板上設有多個通孔，散熱器對上空腔內的電路板散熱，而且通過撥動滑動塊可以帶動散熱器在下空腔內移動，便于改變散熱的位置，提高散熱效果。

附圖說明

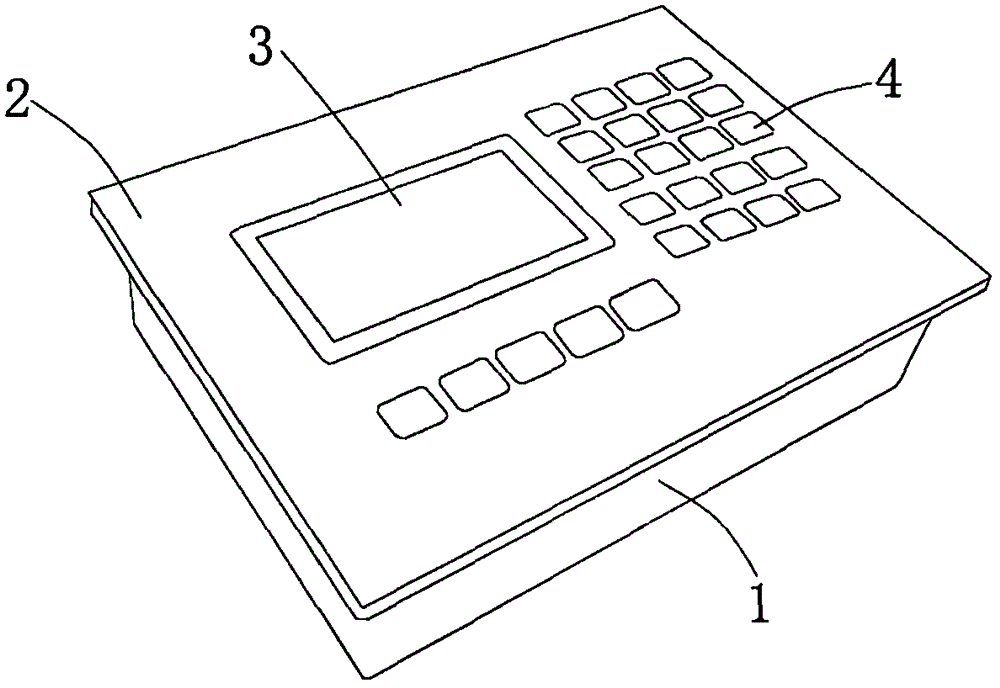

圖1為本實用新型的示意圖；

圖2為本實用新型的截面示意圖；

圖3為圖2中的A區放大圖。

具體實施方式

如圖1至圖3所示，一種自學習機器人伺服驅動器，包括殼體1，在殼體1上設有面板2，面板2上設有顯示屏3以及按鍵4，殼體1的底部設有導軌5，殼體1底部的兩側設有安置孔，在安置孔內設有電流接線柱6，電流接線柱6的一端通過滑動片7與導軌5連接，殼體1的下方設有充電座8，充電座8的兩側位置均設有蓄電池9，充電座8上設有安置槽，在安置槽的槽壁上設有與蓄電池9連接的電源接觸彈片10，電流接線柱6的自由端與電源接觸彈片10相對應。

進一步，殼體1內設有固定板11，固定板11與殼體1的上部圍成上空腔12，固定板11與殼體1的下部圍成下空腔13，上空腔12內設有電路板14，下空腔13內設有散熱器15，散熱器15的底部通過滑動塊16與殼體1底部的導軌5連接，固定板11上設有多個通孔。

使用時，撥動滑動片7使得電流接線柱6從安置孔內伸出并與電源接觸彈片10接觸，即可保證蓄電池9與伺服驅動器接通并供電，無需連接外界市政電源，使用方便，殼體內設有固定板11，固定板11與殼體1的上部圍成上空腔12，固定板11與殼體1的下部圍成下空腔13，上空腔12內設有電路板14，下空腔13內設有散熱器15，散熱器15的底部通過滑動塊16與殼體1底部的導軌5連接，固定板11上設有多個通孔，散熱器15對上空腔12內的電路板14散熱，而且通過撥動滑動塊16可以帶動散熱器15在下空腔13內移動，便于改變散熱的位置，提高散熱效果。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型的范圍內。本實用新型要求的保護范圍由所附的權利要求書及其等同物界定。
