本公開涉及但不限于顯示，尤其涉及一種發光芯片、顯示裝置和制造方法。

背景技術：

1、微發光二極管(micro?light?emitting?diode，簡稱micro-led)是指高密度集成的發光二極管陣列，陣列中的發光二極管像素點距離在10微米量級，每一個發光二極管像素都能自發光。micro-led具有高亮、高光效、低功耗等特點，但是目前應用micro-led的顯示器全彩化顯示效果不理想，而且生產成本也較高。

技術實現思路

1、以下是對本文詳細描述的主題的概述。本概述并非是為了限制權利要求的保護范圍。

2、本公開所要解決的技術問題是，提供一種發光芯片、顯示裝置和制造方法，采用多個不同顏色光的發光層組合的形式，而非單光發光二極管(light?emitting?diode，簡稱led)形式，并且具有透反層，過濾得到需要的顏色光線，實現全彩化方案，具有更優的顯示效果，而且不需要加量子點(quantum?dot，qd)實現全彩化，使得生產成本大大降低。

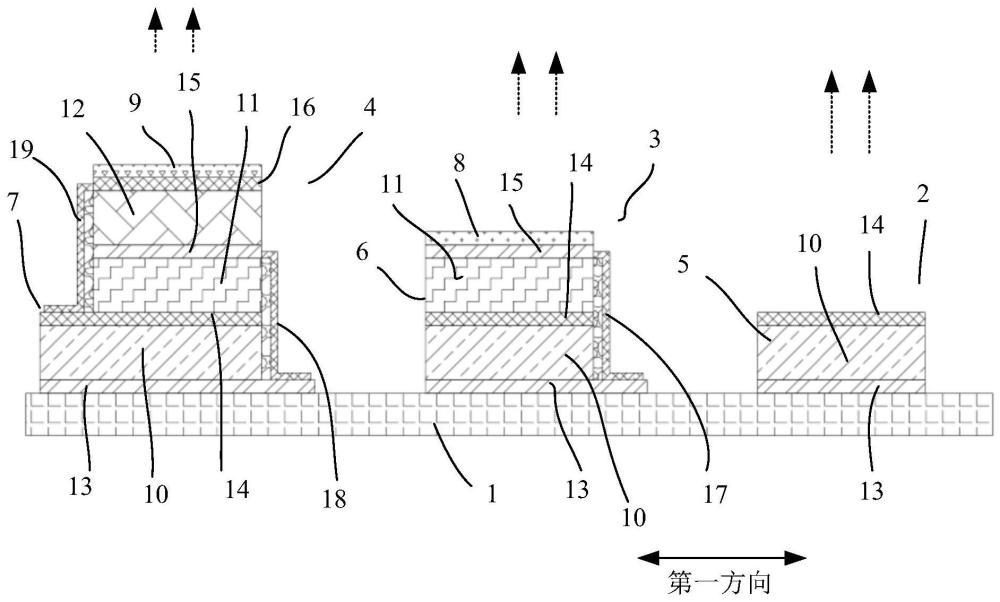

3、本公開至少一實施例提供了一種發光芯片，包括基板和位于基板同一側的第一發光單元、第二發光單元和第三發光單元；

4、所述第一發光單元包括設置在所述基板上的第一發光層，所述第一發光單元被配置為出射第一顏色光；

5、所述第二發光單元包括第二發光層和第一透反層，所述第二發光層設置在所述基板上，所述第一透反層設置在所述第二發光層遠離所述基板的一側，所述第一透反層被配置為濾除第一顏色光，使所述第二發光單元出射第二顏色光；

6、所述第三發光單元包括第三發光層和第二透反層，所述第三發光層設置在所述基板上，所述第二透反層設置在所述第三發光層遠離所述基板的一側，所述第二透反層被配置為濾除所述第一顏色光和/或第二顏色光，使第三發光單元出射第三顏色光。

7、在一些示例性實施例中，所述第一發光層包括依次設置在所述基板上的第一電極層、第一半導體層和第二電極層；

8、所述第二發光層包括依次設置在所述基板上的第一電極層、第一半導體層、第二電極層和第二半導體層，所述第一透反層位于所述第二半導體層遠離所述基板的一側；

9、所述第三發光層包括依次設置在所述基板上的第一電極層、第一半導體層、第二電極層，所述第三發光層在所述第二電極層遠離所述第一半導體層一側設有層疊設置的所述第二半導體和第三半導體層，或者所述第三發光層在所述第二電極層遠離所述第一半導體層一側設有第三半導體層，所述第二透反層位于所述第三半導體層遠離所述第二電極層的一側。

10、在一些示例性實施例中，所述第二發光層還包括覆蓋所述第二半導體層遠離所述第二電極層的表面的第三電極層，在所述第二發光層中，所述第一透反層覆蓋所述第三電極層遠離所述第二半導體層的表面，所述第三電極層和所述第一電極層電連接；

11、所述第三發光層還包括第三電極層和第四電極層，所述第三發光層中，所述第一電極層、所述第一半導體層、所述第二電極層、所述第二半導體、所述第三電極層、所述第三半導體層和所述第四電極層在遠離所述基板的方向上依次設置，所述第一電極層和所述第三電極層電連接，所述第二電極層和所述第四電極層電連接，所述第二透反層覆蓋所述第四電極層遠離所述第三半導體層的表面。

12、在一些示例性實施例中，還包括第一金屬走線、第二金屬線走和第三金屬走線；

13、所述第一金屬走線位于所述第二發光層的側向，所述第一金屬走線的一端連接所述第一電極層，所述第一金屬走線的另一端連接所述第三電極層，所述第一半導體層、第二電極層和第二半導體層在面向所述第一金屬走線的一側設有第一絕緣層；

14、所述第二金屬走線和所述第三金屬走線分別位于所述第三發光層上相對的兩個側向；

15、在所述第三發光層中，所述第二金屬走線的一端連接所述第一電極層，所述第二金屬走線的另一端連接所述第三電極層，所述第一半導體層、第二電極層和第二半導體層在面向所述第二金屬走線的一側設有第二絕緣層；所述第三金屬走線一端連接所述第二電極層，所述第三金屬走線的另一端連接所述第四電極層，所述第二半導體層、所述第三電極層和所述第三半導體層在面向所述第三金屬走線的一側設有第三絕緣層。

16、在一些示例性實施例中，在所述第二發光層中，所述第一電極層、所述第一半導體層、所述第二電極層、所述第二半導體層和所述第三電極層在所述基板上的正投影都位于所述第一電極層在所述基板上的正投影內；

17、在所述第三發光層中，所述第二半導體、所述第三電極層、所述第三半導體層和所述第四電極層在所述基板上的正投影都位于所述第二電極層在所述基板上的正投影內，所述第二電極層和所述第一半導體層在所述基板上的正投影都位于所述第一電極層在所述基板上的正投影內。

18、在一些示例性實施例中，在所述第三發光單元中，所述第二半導體層設置為覆蓋所述第二電極層遠離所述第一半導體層的表面，所述第三半導體層設置為覆蓋所述第二半導體層遠離所述第二電極層的表面；

19、所述第二透反層覆蓋所述第三半導體層遠離所述第二電極層的表面，所述第二透反層設置為透紅阻藍綠膜。

20、在一些示例性實施例中，在所述第三發光單元中，所述第三半導體層設置為覆蓋所述第二電極層遠離所述第一半導體層的表面；

21、所述第二透反層覆蓋所述第三半導體層遠離所述第二電極層的表面，所述第二透反層設置為透紅阻藍膜。

22、在一些示例性實施例中，還包括第四金屬走線和第五金屬走線；

23、所述第二發光層在所述基板上分別與所述第一發光層和所述第三發光層間隔設置，所述第四金屬走線位于所述第一發光層和所述第三發光層之間，所述第二發光層的第二電極層設置為通過所述第四金屬走線與所述第一發光層的第二電極層電連接；

24、所述第五金屬走線位于所述第二發光層和所述第三發光層之間，所述第二發光層的第二電極層設置為通過所述第五金屬走線與所述第三發光層的第二電極層電連接。

25、在一些示例性實施例中，所述第一半導體層包括在遠離所述基板方向上依次設置的第一n型接觸層、第一量子阱和第一p型接觸層；

26、所述第二半導體層包括在遠離所述基板方向上依次設置的第二p型接觸層、第二量子阱和第二n型接觸層；

27、所述第三半導體層包括在遠離所述基板方向上依次設置的第三p型接觸層、第三量子阱和第三n型接觸層。

28、在一些示例性實施例中，所述第一半導體層包括在遠離所述基板方向上依次設置的第一n型接觸層、第一量子阱和第一p型接觸層；

29、所述第二半導體層包括在遠離所述基板方向上依次設置的第二p型接觸層、第二量子阱和第二n型接觸層；

30、所述第三半導體層包括在遠離所述基板方向上依次設置的第三n型接觸層、第三量子阱和第三p型接觸層。

31、在一些示例性實施例中，所述第一顏色光設置為藍光，所述第二顏色光設置為綠光，所述第三顏色光設置為紅光；

32、所述第一透反層設置為導電的透綠光膜，所述第二透反層設置為導電的透紅光膜。

33、在一些示例性實施例中，還包括反射膜，所述反射膜設置為至少包裹所述第一發光單元、所述第二發光單元和所述第三發光單元的側向。

34、在一些示例性實施例中，還包括封裝結構，所述封裝結構設置在所述基板上且覆蓋所述第一發光單元、所述第二發光單元和所述第三發光單元。

35、本公開至少一實施例提供了一種顯示裝置，包括上述的發光芯片。

36、本公開至少一實施例提供了一種制造方法，應用于上述的發光芯片，包括：

37、沉積形成復合膜層，在襯底上依次沉積第一導電層、第一外延層、第二導電層、第二外延層、第三導電層、第三外延層和第四導電層，得到復合膜層；

38、刻蝕復合膜層，將所述復合膜層刻蝕出發光層圖案；發光層圖案包括相互間隔的所述第一發光層、所述第二發光層和所述第三發光層，第一發光層包括層疊的第一電極層、第一半導體層和第二電極層；第二發光層包括層疊的第一電極層、第一半導體層、第二電極層、第二半導體層和第三電極層；第三發光層包括層疊的第一電極層、第一半導體層、第二電極層、第二半導體層、第三電極層、第三半導體層和第四電極層；

39、沉積絕緣膜并刻蝕得到絕緣層圖案，所述絕緣層圖案包括第一絕緣層、第二絕緣層和第三絕緣層；所述第一絕緣層覆蓋第一半導體層、第二半導體層和第二電極層面向第二發光單元的端面；第二絕緣層覆蓋第一半導體層、第二半導體層和第二電極層面向第二發光層的端面；第三絕緣層覆蓋第二半導體層、第三半導體層和第三電極層背向第二發光層的端面；

40、沉積金屬層并刻蝕得到金屬走線圖案，所述金屬走線圖案包括第一金屬走線、第二金屬走線和第三金屬走線，所述第一金屬走線對應所述第一絕緣層且連接所述第二發光層的第三電極層和第一電極層；所述第二金屬走線對應所述第二絕緣層且連接所述第三發光層的第三電極層和第一電極層；所述第三金屬走線對應所述第三絕緣層且連接所述第三發光層的第四電極層和第二電極層；

41、在金屬走線圖案上沉積第一透反薄膜并刻蝕得到第一透反圖案，所述第一透反圖案包括第一透反層；

42、在第一透反圖案上沉積第一透反薄膜并刻蝕得到第二透反圖案，所述第二透反圖案包括第二透反層，形成獨立的所述第一發光單元、所述第二發光單元和所述第三發光單元；

43、進行封裝，在襯底上旋轉填充封裝結構，使得所述第一發光單元、所述第二發光單元和所述第三發光單元都嵌入封裝結構內；

44、將所述襯底剝離并轉移到所述基板上。

45、本公開至少一實施例提供了一種制造方法，應用于上述的發光芯片，包括：

46、沉積形成復合膜層，在襯底上依次沉積第一導電層、第一外延層、第二導電層、第二外延層、第三外延層，得到復合膜層；

47、刻蝕復合膜層，將所述復合膜層刻蝕出發光層圖案；發光層圖案包括相互間隔的所述第一發光層、所述第二發光層和所述第三發光層，第一發光層包括層疊的第一電極層、第一半導體層和第二電極層；第二發光層包括層疊的第一電極層、第一半導體層、第二電極層、第二半導體層；第三發光層包括層疊的第一電極層、第一半導體層、第二電極層、第二半導體層、第三半導體層；

48、沉積絕緣膜并刻蝕得到絕緣層圖案，所述絕緣層圖案包括第四絕緣層、第五絕緣層、第六絕緣層和第七絕緣層；所述第四絕緣層覆蓋所述第一發光層的第一電極層、第一半導體層面向所述第二發光層的端面，所述第五絕緣層覆蓋所述第二發光層的第一電極層和第一半導體層面向所述第一發光層的端面；所述第六絕緣層覆蓋所述第二發光層的第一電極層和第一半導體層面向所述第三發光層的端面，所述第七絕緣層覆蓋所述第三發光層的第一電極層和第一半導體層面向所述第二發光層的端面；

49、沉積金屬層并刻蝕得到金屬走線圖案，所述金屬走線圖案包括第四金屬走線和第五金屬走線，所述第四金屬走線連接所述第一發光層和所述第二發光層的第二電極層；所述第五金屬走線連接所述第三發光層和所述第二發光層的第二電極層；

50、在金屬走線圖案上沉積第一透反薄膜并刻蝕得到第一透反圖案，所述第一透反圖案包括第一透反層；

51、在第一透反圖案上沉積第一透反薄膜并刻蝕得到第二透反圖案，所述第二透反圖案包括第二透反層，形成獨立的所述第一發光單元、所述第二發光單元和所述第三發光單元；

52、進行封裝，在襯底上旋轉填充封裝結構，使得所述第一發光單元、所述第二發光單元和所述第三發光單元都嵌入封裝結構內；

53、將所述襯底剝離并轉移到所述基板上。

54、本公開至少一實施例提供了一種制造方法，應用于上述的發光芯片，包括：

55、沉積形成復合膜層，在襯底上依次沉積第一導電層、第一外延層、第二導電層、第二外延層，得到復合膜層；

56、刻蝕復合膜層，將所述復合膜層刻蝕出第一發光層圖案；第一發光層圖案包括相互間隔的所述第一發光層、所述第二發光層和第三發光坯料層，所述第一發光層包括層疊的第一電極層、第一半導體層和第二電極層；所述第二發光層包括層疊的第一電極層、第一半導體層、第二電極層、第二半導體層；所述第三發光坯料層包括層疊的第一電極層、第一半導體層、第二電極層；

57、在所述第一發光層圖案上沉積第三外延層并刻蝕得到第二發光層圖案；第二發光層圖案包括相互間隔的所述第一發光層、所述第二發光層和所述第三發光層，所述第三發光層包括層疊的第一電極層、第一半導體層、第二電極層和第三半導體層；

58、沉積絕緣膜并刻蝕得到絕緣層圖案，所述絕緣層圖案包括第四絕緣層、第五絕緣層、第六絕緣層和第七絕緣層；所述第四絕緣層覆蓋所述第一發光層的第一電極層、第一半導體層面向所述第二發光層的端面，所述第五絕緣層覆蓋所述第二發光層的第一電極層和第一半導體層面向所述第一發光層的端面；所述第六絕緣層覆蓋所述第二發光層的第一電極層和第一半導體層面向所述第三發光層的端面，所述第七絕緣層覆蓋所述第三發光層的第一電極層和第一半導體層面向所述第二發光層的端面；

59、沉積金屬層并刻蝕得到金屬走線圖案，所述金屬走線圖案包括第四金屬走線和第五金屬走線，所述第四金屬走線連接所述第一發光層和所述第二發光層的第二電極層；所述第五金屬走線連接所述第三發光層和所述第二發光層的第二電極層；

60、在金屬走線圖案上沉積第一透反薄膜并刻蝕得到第一透反圖案，所述第一透反圖案包括第一透反層；

61、在第一透反圖案上沉積第一透反薄膜并刻蝕得到第二透反圖案，所述第二透反圖案包括第二透反層，形成獨立的所述第一發光單元、所述第二發光單元和所述第三發光單元；

62、進行封裝，在襯底上旋轉填充封裝結構，使得所述第一發光單元、所述第二發光單元和所述第三發光單元都嵌入封裝結構內；

63、將所述襯底剝離并轉移到所述基板上。

64、在閱讀并理解了附圖和詳細描述后，可以明白其他方面。
