本發明涉及高壓變頻柜散熱，尤其涉及一種高壓變頻器用空水冷卻裝置。

背景技術：

1、空水冷卻裝置作為高壓變頻柜的常用冷卻設備，既可直接安裝于新建高壓變頻系統，也可通過簡單改造適配現有設備。空水冷卻裝置通過將高壓變頻柜內的熱空氣抽至換熱機構內，對高壓變頻柜內進行降溫，隨后將冷卻空氣回排至高壓變頻柜所處的房間內，實現對高壓變頻柜柜體和機房環境的整體溫控，一臺現有的空水冷卻裝置通常需要同時處理多臺高壓變頻柜的散熱需求，但當其中一個高壓變頻柜內電氣元件的溫度異常升高，而其他高壓變頻柜內電器元件的溫度維持正常狀態時，現有的空水冷卻裝置無法針對性的強化對該高溫高壓變頻柜的散熱，只能持續對其負責的所有高壓變頻柜進行平均式降溫，這種無差別散熱模式雖然具備對高壓變頻柜內電氣元件進行散熱的功能，但卻難以實現更好的均溫控制效果，導致系統綜合降溫效率受限，無法將各柜體溫度同步降至更理想的低值區間。

技術實現思路

1、為了克服現有的空水冷卻裝置無法針對性的強化對高溫高壓變頻柜的散熱，只能持續對其負責的所有高壓變頻柜進行平均式降溫的缺點，提供了一種高壓變頻器用空水冷卻裝置。

2、技術方案為：一種高壓變頻器用空水冷卻裝置，包括有換熱機體和變頻柜，所述換熱機體固接并連通有進風道和排風道，所述進風道固接并連通有連接殼，所述連接殼與所述變頻柜固接并連通，所述變頻柜內設置有均勻分布的溫度監測裝置，所述變頻柜與所述連接殼連通處安裝有均勻分布的封堵機構，所述封堵機構用于根據所述變頻柜不同部位的溫度改變所述變頻柜與所述連接殼連通處的位置，著重對所述變頻柜發熱嚴重的位置進行散熱。

3、進一步，所述封堵機構包括有對稱分布的固定板，所述固定板轉動連接于所述變頻柜上，所述固定板固接有限位板，所述固定板上設置有均勻分布的轉動板，所述固定板與靠近所述限位板的所述轉動板限位轉動連接，且二者之間固接有扭簧，相鄰兩個所述轉動板限位轉動連接，且二者之間固接有扭簧，所述限位板用于對相鄰所述固定板上距離自身最遠的所述轉動板進行限位，相鄰兩個所述轉動板之間設置有導風間隙，所述變頻柜設置有用于帶動對稱分布的所述固定板同時轉動打開的動力組件。

4、進一步，所述動力組件包括有伺服電機，所述伺服電機固接于所述變頻柜上，所述變頻柜靠近所述伺服電機處轉動連接有對稱分布的轉動齒輪，對稱分布的所述轉動齒輪相互嚙合，所述伺服電機的輸出軸與相鄰的所述轉動齒輪固接，所述轉動齒輪轉動連接有第一帶輪，且二者之間存在阻尼，所述固定板固接有第二帶輪，所述第二帶輪與所述變頻柜轉動連接，所述第一帶輪與相鄰所述第二帶輪通過皮帶進行傳動，所述轉動齒輪上設置有帶動相鄰所述固定板上所述轉動板轉動的拖拽組件，使所述固定板及其上所述轉動板形成筒形結構。

5、進一步，所述拖拽組件包括有對稱分布的繞線輥，所述繞線輥固接于相鄰的所述轉動齒輪上，所述繞線輥繞設有拖拽繩，所述拖拽繩穿透相鄰所述固定板、相鄰所述第二帶輪和所述變頻柜，所述拖拽繩與相鄰所述封堵機構上距離所述限位板最遠的所述轉動板固接。

6、進一步，所述轉動板上固接有導風條，所述導風條與相鄰兩個所述轉動板之間的所述導風間隙一一對應，所述導風條用于封堵對應的所述導風間隙。

7、進一步，所述導風條遠離相鄰所述轉動板的一側具有柔韌性。

8、進一步，其中一個所述轉動板上固接有微型電機，所述微型電機的輸出軸固接有導風頭，所述導風頭與相鄰所述轉動板轉動連接。

9、進一步，所述導風頭的流通面積由靠近相鄰所述微型電機的一側向遠離相鄰所述微型電機的一側逐漸減小。

10、進一步，還包括有對稱分布的電動轉軸，對稱分布的所述電動轉軸均固接于所述連接殼上，所述電動轉軸固接有分風板，對稱分布的所述分風板共同將所述連接殼與所述進風道的連通處分為多份流道。

11、進一步，所述進風道內固接有均勻分布的第一引風頭，所述連接殼內固接有間隔分布的第二引風頭，所述第二引風頭的數量與所述第一引風頭的數量一致，所述第一引風頭與相鄰所述第二引風頭通過軟管連通，一個所述固定板最少與一個所述第二引風頭相對應，所述第二引風頭用于提升所述固定板及其上所述轉動板形成筒形結構的吸風效果。

12、本發明的有益效果為：本發明通過在變頻柜內部分位置溫度異常升高時，關閉其他位置的封堵機構，進而增強對變頻柜該處的散熱效率，更容易的降低變頻柜的溫度峰值，實現更好的均溫控制效果。

13、本發明通過改變固定板及其上轉動板的排布方式，實現減少該封堵機構處流量和提高變頻柜中下部散熱效率兩個效果，進而對打開的封堵機構處的降溫效率進行優化。

14、本發明通過分風板、第一引風頭和第二引風頭對固定板及其上轉動板的功能進行強化，增大本裝置提高變頻柜中下部散熱效率的針對性。

技術特征：

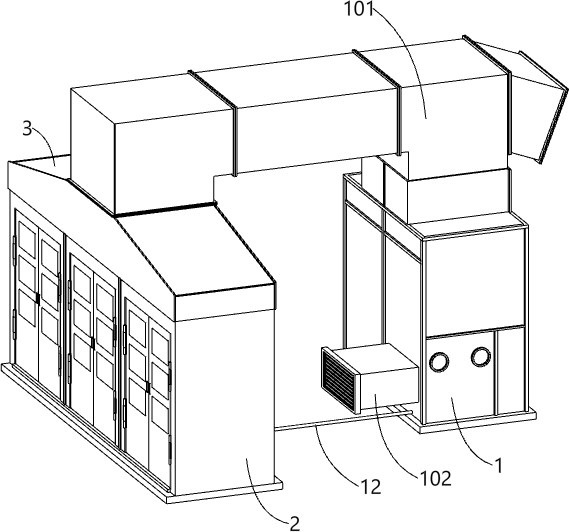

1.一種高壓變頻器用空水冷卻裝置，其特征在于：包括有換熱機體（1）和變頻柜（2），所述換熱機體（1）固接并連通有進風道（101）和排風道（102），所述進風道（101）固接并連通有連接殼（3），所述連接殼（3）與所述變頻柜（2）固接并連通，所述變頻柜（2）內設置有均勻分布的溫度監測裝置，所述變頻柜（2）與所述連接殼（3）連通處安裝有均勻分布的封堵機構（4），所述封堵機構（4）用于根據所述變頻柜（2）不同部位的溫度改變所述變頻柜（2）與所述連接殼（3）連通處的位置，著重對所述變頻柜（2）發熱嚴重的位置進行散熱。

2.根據權利要求1所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述封堵機構（4）包括有對稱分布的固定板（41），所述固定板（41）轉動連接于所述變頻柜（2）上，所述固定板（41）固接有限位板（46），所述固定板（41）上設置有均勻分布的轉動板（42），所述固定板（41）與靠近所述限位板（46）的所述轉動板（42）限位轉動連接，且二者之間固接有扭簧，相鄰兩個所述轉動板（42）限位轉動連接，且二者之間固接有扭簧，所述限位板（46）用于對相鄰所述固定板（41）上距離自身最遠的所述轉動板（42）進行限位，相鄰兩個所述轉動板（42）之間設置有導風間隙（401），所述變頻柜（2）設置有用于帶動對稱分布的所述固定板（41）同時轉動打開的動力組件。

3.根據權利要求2所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述動力組件包括有伺服電機（5），所述伺服電機（5）固接于所述變頻柜（2）上，所述變頻柜（2）靠近所述伺服電機（5）處轉動連接有對稱分布的轉動齒輪（51），對稱分布的所述轉動齒輪（51）相互嚙合，所述伺服電機（5）的輸出軸與相鄰的所述轉動齒輪（51）固接，所述轉動齒輪（51）轉動連接有第一帶輪（52），且二者之間存在阻尼，所述固定板（41）固接有第二帶輪（53），所述第二帶輪（53）與所述變頻柜（2）轉動連接，所述第一帶輪（52）與相鄰所述第二帶輪（53）通過皮帶進行傳動，所述轉動齒輪（51）上設置有帶動相鄰所述固定板（41）上所述轉動板（42）轉動的拖拽組件，使所述固定板（41）及其上所述轉動板（42）形成筒形結構。

4.根據權利要求3所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述拖拽組件包括有對稱分布的繞線輥（6），所述繞線輥（6）固接于相鄰的所述轉動齒輪（51）上，所述繞線輥（6）繞設有拖拽繩（7），所述拖拽繩（7）穿透相鄰所述固定板（41）、相鄰所述第二帶輪（53）和所述變頻柜（2），所述拖拽繩（7）與相鄰所述封堵機構（4）上距離所述限位板（46）最遠的所述轉動板（42）固接。

5.根據權利要求4所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述轉動板（42）上固接有導風條（43），所述導風條（43）與相鄰兩個所述轉動板（42）之間的所述導風間隙（401）一一對應，所述導風條（43）用于封堵對應的所述導風間隙（401）。

6.根據權利要求5所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述導風條（43）遠離相鄰所述轉動板（42）的一側具有柔韌性。

7.根據權利要求6所述的一種高壓變頻器用空水冷卻裝置，其特征在于：其中一個所述轉動板（42）上固接有微型電機（45），所述微型電機（45）的輸出軸固接有導風頭（44），所述導風頭（44）與相鄰所述轉動板（42）轉動連接。

8.根據權利要求7所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述導風頭（44）的流通面積由靠近相鄰所述微型電機（45）的一側向遠離相鄰所述微型電機（45）的一側逐漸減小。

9.根據權利要求2所述的一種高壓變頻器用空水冷卻裝置，其特征在于：還包括有對稱分布的電動轉軸（8），對稱分布的所述電動轉軸（8）均固接于所述連接殼（3）上，所述電動轉軸（8）固接有分風板（9），對稱分布的所述分風板（9）共同將所述連接殼（3）與所述進風道（101）的連通處分為多份流道。

10.根據權利要求9所述的一種高壓變頻器用空水冷卻裝置，其特征在于：所述進風道（101）內固接有均勻分布的第一引風頭（10），所述連接殼（3）內固接有間隔分布的第二引風頭（11），所述第二引風頭（11）的數量與所述第一引風頭（10）的數量一致，所述第一引風頭（10）與相鄰所述第二引風頭（11）通過軟管連通，一個所述固定板（41）最少與一個所述第二引風頭（11）相對應，所述第二引風頭（11）用于提升所述固定板（41）及其上所述轉動板（42）形成筒形結構的吸風效果。

技術總結
本發明涉及高壓變頻柜散熱技術領域，尤其涉及一種高壓變頻器用空水冷卻裝置。包括有換熱機體和變頻柜，所述換熱機體固接并連通有進風道和排風道，所述進風道固接并連通有連接殼，所述連接殼與所述變頻柜固接并連通，所述變頻柜內設置有均勻分布的溫度監測裝置，所述變頻柜與所述連接殼連通處安裝有均勻分布的封堵機構，所述封堵機構用于根據所述變頻柜不同部位的溫度改變所述變頻柜與所述連接殼連通處的位置，著重對所述變頻柜發熱嚴重的位置進行散熱。本發明通過在變頻柜內部分位置溫度異常升高時，關閉其他位置的封堵機構，進而增強對變頻柜該處的散熱效率，更容易的降低變頻柜的溫度峰值，實現更好的均溫控制效果。

技術研發人員：張兆富,趙靜,薛飛
受保護的技術使用者：淄博三英控制技術有限公司
技術研發日：
技術公布日：2025/4/24
