本申請涉及顯示，特別是涉及一種顯示面板以及顯示裝置。

背景技術：

1、近年來隨著顯示技術的發展與普遍，顯示面板已被應用至各式的電子裝置，例如手機、平板電腦或其他可攜式電子裝置。

2、但是本申請的發明人發現，目前顯示面板的光提取效率還有待進一步提高。

技術實現思路

1、本申請?zhí)峁┮环N顯示面板以及顯示裝置，能夠提高顯示面板的光提取效率。

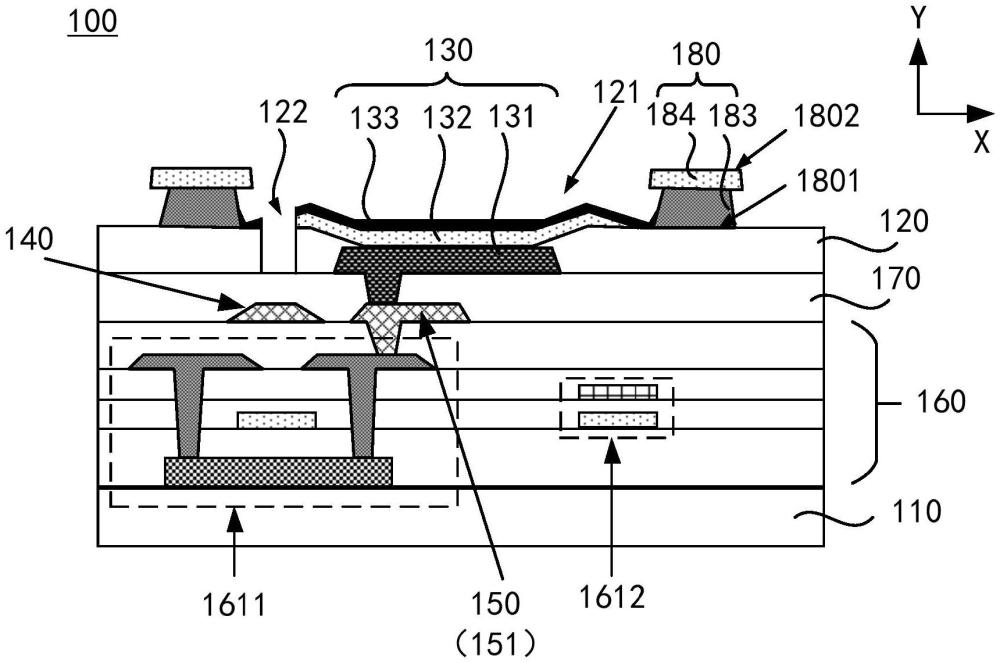

2、本申請實施例第一方面提供一種顯示面板，所述顯示面板包括：襯底；像素定義層，設置在所述襯底一側，所述像素定義層設有第一開口；發光元件，設置在所述第一開口中，所述像素定義層設有位于所述第一開口部分外圍的凹槽；反射結構，設置在所述第一開口的至少部分外圍，用于將所述發光元件發出且進入所述凹槽中的光線反射至從所述顯示面板的出光面射出。

3、本申請實施例第二方面提供一種顯示面板，所述顯示面板包括：襯底；像素定義層，設置在所述襯底一側，所述像素定義層設有第一開口；發光元件，設置在所述第一開口中，所述發光元件包括依次層疊設置的第一電極、至少一個發光單元以及第二電極，所述第一電極為全反射電極，所述第二電極為透光電極，每個所述發光單元均包括發光材料層以及位于所述第一電極與所述發光材料層之間的第一電荷傳輸層，其中，所述第一電荷傳輸層的折射率范圍為1.7～2.0。

4、本申請實施例第三方面提供一種顯示裝置，包括上述任一項的顯示面板。

5、有益效果是：本申請的顯示面板在像素定義層的第一開口的部分外圍設置凹槽，利用凹槽將發光元件發出的耦合進波導模式的光線從發光元件的側面泄露出來，同時利用反射結構反射從發光元件側面泄露出來的光線，并使這部分光線從顯示面板的出光面射出，從而可以將發光元件側面泄露的波導模式的光線轉化為正向輻射的光線，最終提高顯示面板的光提取效率。

技術特征：

1.一種顯示面板，其特征在于，所述顯示面板包括：

2.根據權利要求1所述的顯示面板，其特征在于，

3.根據權利要求2所述的顯示面板，其特征在于，所述反射結構設置在所述襯底與所述像素定義層之間，且所述反射結構在所述襯底上的正投影與所述凹槽在所述襯底上的正投影至少部分重疊設置；

4.根據權利要求3所述的顯示面板，其特征在于，所述顯示面板進一步包括：

5.根據權利要求2所述的顯示面板，其特征在于，沿背離所述襯底的方向，所述凹槽的寬度減小；

6.根據權利要求1所述的顯示面板，其特征在于，所述凹槽的寬度范圍為2～5um；

7.根據權利要求1所述的顯示面板，其特征在于，

8.根據權利要求1所述的顯示面板，其特征在于，所述發光元件包括依次層疊設置的第一電極、至少一個發光單元以及第二電極，所述第一電極為全反射電極，所述第二電極為透光電極，每個所述發光單元均包括發光材料層以及位于所述第一電極與所述發光材料層之間的第一電荷傳輸層，其中，所述第一電極為陽極，所述第一電荷傳輸層為空穴傳輸層，所述第一電荷傳輸層的折射率范圍為1.7～2.0，或者，所述第一電極為陰極，所述第一電荷傳輸層為電子傳輸層，所述第一電荷傳輸層的折射率范圍為1.7～1.8；

9.根據權利要求1所述的顯示面板，其特征在于，所述顯示面板還包括：

10.一種顯示面板，其特征在于，所述顯示面板包括：

11.根據權利要求10所述的顯示面板，其特征在于，

12.根據權利要求10所述的顯示面板，其特征在于，所述第一電極為陽極，所述發光單元進一步包括電子阻擋層，所述電子阻擋層位于所述第一電荷傳輸層與所述發光材料層之間，所述電子阻擋層的折射率范圍為1.85～2.0；

13.根據權利要求10所述的顯示面板，其特征在于，所述像素定義層設有位于所述第一開口部分外圍的凹槽；所述顯示面板還包括：

14.根據權利要求13所述的顯示面板，其特征在于，所述發光元件的數量為多個，其中，所述發光元件發出光線的波長越大，設置在所述發光元件對應的所述第一開口外圍的所述凹槽的寬度越大；

15.一種顯示裝置，其特征在于，包括如權利要求1至14任一項所述的顯示面板。

技術總結
本申請公開了一種顯示面板以及顯示裝置，顯示面板包括：襯底；像素定義層，設置在襯底一側，像素定義層設有第一開口；發光元件，設置在第一開口中，像素定義層設有位于第一開口部分外圍的凹槽；反射結構，設置在第一開口的至少部分外圍，用于將發光元件發出且進入凹槽中的光線反射至從顯示面板的出光面射出。本申請所提供的顯示面板可以提高光提取效率。

技術研發人員：劉曉婧,婁振花,于中龍,劉紹慧,王燕,李真真
受保護的技術使用者：合肥維信諾科技有限公司
技術研發日：
技術公布日：2025/4/28
