本技術涉及模具，尤其涉及一種電子器材塑料制品用模具。

背景技術：

1、模具，工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。簡而言之，模具是用來制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。

2、目前，電子器材中塑料制品在生產的過程中，注塑成型是必不可少的一個環節，模具是在注塑過程中必須使用的設備，塑料制品在模具中成型之后，會卡在模具的型腔之中，從而不便于塑料制品進行脫模，因此本實用新型提供了一種電子器材塑料制品用模具。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種電子器材塑料制品用模具，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種電子器材塑料制品用模具，包括底板，所述底板頂部固定安裝有下模具，所述底板頂部設置有升降組件，所述底板頂部通過升降組件設置有上模具，所述底板底部固定安裝有安裝板，所述安裝板右側固定安裝有驅動電機，所述驅動電機輸出端貫穿安裝板延伸至安裝板左側并固定安裝有螺桿，所述螺桿表面螺紋連接有移動塊，所述移動塊內部滑動連接有導向桿，且導向桿與安裝板固定連接，所述移動塊頂部設置有連桿組件，所述移動塊頂部通過連桿組件設置有活動板，所述活動板頂部固定安裝有頂針，且頂針與底板和下模具均為滑動連接，所述活動板表面設置有導向組件，且導向組件與底板相連接。

4、優選的，所述升降組件包括設置于底板頂部的支撐柱，所述支撐柱頂端固定安裝有頂板，所述頂板頂部固定安裝有液壓推桿，所述液壓推桿輸出端固定安裝有移動板，且移動板與上模具固定連接，所述移動板內部滑動連接有固定桿，且固定桿與頂板和底板均為固定連接。

5、優選的，所述連桿組件包括設置于移動塊頂部的第一鉸接座，所述第一鉸接座內部鉸接有連接板，所述連接板內部鉸接有第二鉸接座，且第二鉸接座與活動板固定連接。

6、優選的，所述導向組件包括設置于活動板表面的滑塊，所述滑塊表面滑動連接有滑軌，且滑軌與底板固定連接，所述滑軌底部固定安裝有擋板。

7、優選的，所述底板底部固定安裝有支撐腿，所述支撐腿的數量為多個。

8、優選的，所述螺桿為雙向螺紋桿，所述螺桿采用金屬材質制成。

9、優選的，所述滑塊呈t形結構，所述滑塊采用金屬材質制成。

10、與現有技術相比，本實用新型的有益效果是：該電子器材塑料制品用模具，脫模時，通過升降組件使得上模具向上移動到合適的高度，通過驅動電機螺桿進行轉動，使得移動塊沿著導向桿相互靠近，使得連桿組件推動活動板沿著導向組件向上移動，使得頂針向上移動，使得頂針將塑料制品頂出，便于可以更加方便地完成塑料制品的脫模工作，減少了塑料制品脫模需要的時間，提高了裝置的實用性。

技術特征：

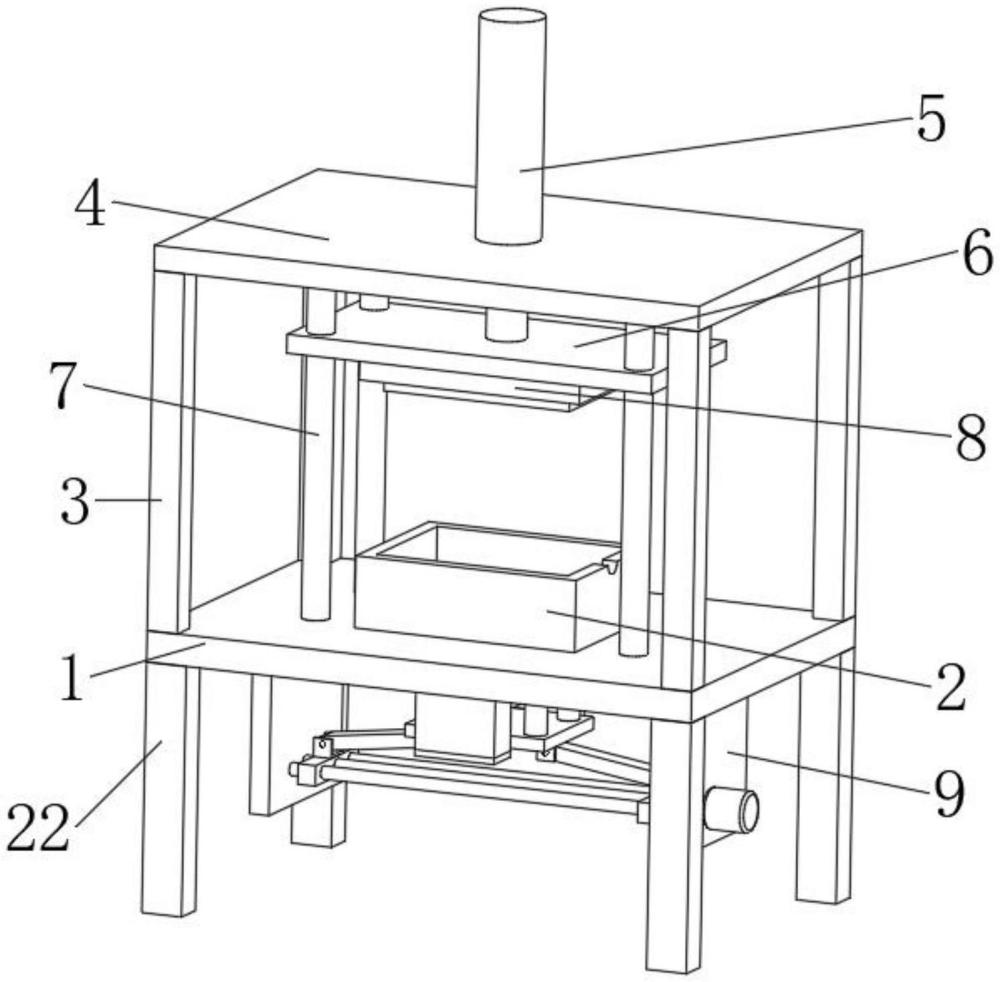

1.一種電子器材塑料制品用模具，包括底板(1)，其特征在于，所述底板(1)頂部固定安裝有下模具(2)，所述底板(1)頂部設置有升降組件，所述底板(1)頂部通過升降組件設置有上模具(8)，所述底板(1)底部固定安裝有安裝板(9)，所述安裝板(9)右側固定安裝有驅動電機(10)，所述驅動電機(10)輸出端貫穿安裝板(9)延伸至安裝板(9)左側并固定安裝有螺桿(11)，所述螺桿(11)表面螺紋連接有移動塊(12)，所述移動塊(12)內部滑動連接有導向桿(13)，且導向桿(13)與安裝板(9)固定連接，所述移動塊(12)頂部設置有連桿組件，所述移動塊(12)頂部通過連桿組件設置有活動板(17)，所述活動板(17)頂部固定安裝有頂針(18)，且頂針(18)與底板(1)和下模具(2)均為滑動連接，所述活動板(17)表面設置有導向組件，且導向組件與底板(1)相連接。

2.根據權利要求1所述的一種電子器材塑料制品用模具，其特征在于，所述升降組件包括設置于底板(1)頂部的支撐柱(3)，所述支撐柱(3)頂端固定安裝有頂板(4)，所述頂板(4)頂部固定安裝有液壓推桿(5)，所述液壓推桿(5)輸出端固定安裝有移動板(6)，且移動板(6)與上模具(8)固定連接，所述移動板(6)內部滑動連接有固定桿(7)，且固定桿(7)與頂板(4)和底板(1)均為固定連接。

3.根據權利要求1所述的一種電子器材塑料制品用模具，其特征在于，所述連桿組件包括設置于移動塊(12)頂部的第一鉸接座(14)，所述第一鉸接座(14)內部鉸接有連接板(15)，所述連接板(15)內部鉸接有第二鉸接座(16)，且第二鉸接座(16)與活動板(17)固定連接。

4.根據權利要求1所述的一種電子器材塑料制品用模具，其特征在于，所述導向組件包括設置于活動板(17)表面的滑塊(19)，所述滑塊(19)表面滑動連接有滑軌(20)，且滑軌(20)與底板(1)固定連接，所述滑軌(20)底部固定安裝有擋板(21)。

5.根據權利要求1所述的一種電子器材塑料制品用模具，其特征在于，所述底板(1)底部固定安裝有支撐腿(22)，所述支撐腿(22)的數量為多個。

6.根據權利要求1所述的一種電子器材塑料制品用模具，其特征在于，所述螺桿(11)為雙向螺紋桿，所述螺桿(11)采用金屬材質制成。

7.根據權利要求4所述的一種電子器材塑料制品用模具，其特征在于，所述滑塊(19)呈t形結構，所述滑塊(19)采用金屬材質制成。

技術總結
本技術公開了一種電子器材塑料制品用模具，包括底板，所述底板頂部固定安裝有下模具，所述底板頂部設置有升降組件，所述底板頂部通過升降組件設置有上模具，所述底板底部固定安裝有安裝板，所述安裝板右側固定安裝有驅動電機，所述驅動電機輸出端貫穿安裝板延伸至安裝板左側并固定安裝有螺桿，所述螺桿表面螺紋連接有移動塊，所述移動塊內部滑動連接有導向桿，所述移動塊頂部設置有連桿組件，所述移動塊頂部通過連桿組件設置有活動板，所述活動板頂部固定安裝有頂針，且頂針與底板和下模具均為滑動連接，所述活動板表面設置有導向組件。便于可以更加方便地完成塑料制品的脫模工作，減少了塑料制品脫模需要的時間。

技術研發人員：蔡彥,季雪琴
受保護的技術使用者：無錫漢塑科技有限公司
技術研發日：20240706
技術公布日：2025/4/28
