本技術涉及顯示，尤其涉及一種顯示面板、顯示面板的制備方法和顯示裝置。

背景技術：

1、有機發光二極管(oled，organic?light-emitting?diode)是一種有機薄膜電致發光器件，其因具有功耗小、亮度高、視角寬、對比度高及可實現柔性顯示等優點，而受到人們極大的關注并在電子顯示產品中得到廣泛應用。

2、然而，在制作oled顯示器件時，像素間存在側向漏電的問題，導致oled顯示器件低灰階的畫質出現偏色。

技術實現思路

1、有鑒于此，本技術提供一種顯示面板、顯示面板的制備方法和顯示裝置，以解決傳統方案中側向漏電的問題。

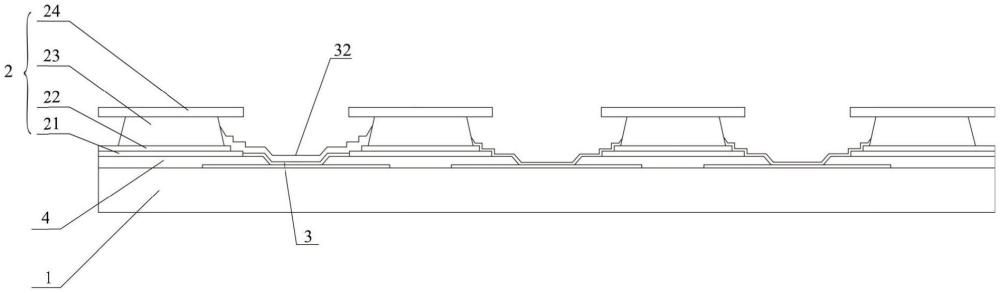

2、本技術第一方面提供一種顯示面板，包括：基板；隔離結構，所述隔離結構位于所述基板上，并圍合形成多個隔離開口，所述隔離結構包括沿遠離所述基板的方向依次層疊設置的第一隔離部、第二隔離部、第三隔離部和第四隔離部，其中，至少部分所述第一隔離部在所述基板上的正投影位于所述第二隔離部在所述基板上的正投影之外，所述第三隔離部靠近所述第四隔離部的一側在所述基板上的正投影位于所述第四隔離部在所述基板上的正投影之內；多個發光器件，所述發光器件位于對應的所述隔離開口內。

3、可選地，所述發光器件包括發光功能層，所述發光功能層中的至少部分層與所述第一隔離部之間具有間隔；優選的，所述至少部分層包括空穴注入層和/或空穴傳輸層；優選的，所述第二隔離部在所述基板上的正投影位于所述第一隔離部在所述基板上的正投影之內。

4、可選地，所述第一隔離部的材料包括金屬氧化物；優選的，所述金屬氧化物包括銦鋅氧化物、銦錫氧化物、銦鎵鋅氧化物、銦鎵錫鋅氧化物、銦鎵氧化物和銦鋁鋅氧化物中的至少一種；優選的，所述第二隔離部的材料包括鉬，和/或，所述第三隔離部的材料包括鋁，和/或，所述第三隔離部的材料包括鈦；優選的，所述第二隔離部在所述基板上的正投影位于所述第四隔離部在所述基板上的正投影之內；優選的，所述第三隔離部在所述基板上的正投影位于所述第二隔離部靠近所述第三隔離部的一側在所述基板上的正投影之內。

5、可選地，所述發光器件包括發光功能層和第一電極，所述第一電極位于所述發光功能層遠離所述基板的一側，所述第一電極經由所述第一隔離部連續延伸至所述第二隔離部；優選的，所述第一電極經由所述第一隔離部和所述第二隔離部連續延伸至所述第三隔離部；優選的，所述第一電極在所述基板上具有第一正投影，所述第一正投影與所述第一隔離部在所述基板上的正投影具有交疊部分，所述第一正投影與所述第二隔離部在所述基板上的正投影具有交疊部分，所述第一正投影位于所述第三隔離部在所述基板上的正投影之外；優選的，所述第一電極在所述基板上具有第一正投影，所述第一正投影與所述第一隔離部在所述基板上的正投影具有交疊部分，所述第一正投影與所述第二隔離部在所述基板上的正投影具有交疊部分，所述第一正投影與所述第三隔離部在所述基板上的正投影具有交疊部分。

6、可選地，所述發光器件包括發光功能層，其中：在沿垂直于所述基板的方向上，所述第一隔離部具有第一厚度，所述發光功能層具有第二厚度，所述第一厚度大于所述第二厚度；優選的，所述發光器件還包括第一電極，所述第一電極位于所述發光功能層遠離所述基板的一側，在沿垂直于所述基板的方向上，所述第一電極具有第三厚度，所述第一厚度大于所述第二厚度和所述第三厚度之和；優選的，所述發光功能層包括沿遠離所述基板的方向依次層疊設置的空穴注入層、空穴傳輸層、第一發光層、第一電子傳輸層、電荷產生層、第二發光層、空穴阻擋層、第二電子傳輸層和電子注入層；優選的，所述第一厚度不小于100埃，且所述第一厚度不大于300埃。

7、可選地，所述顯示面板還包括位于所述基板一側的像素限定層，所述像素限定層圍合形成多個像素開口，所述像素開口和對應的所述隔離開口連通；優選的，所述發光器件包括第二電極，所述第二電極的部分位于所述基板和所述像素限定部之間、且另一部分從對應的所述像素開口中露出；優選的，所述隔離結構位于所述像素限定部遠離所述基板的一側；優選的，所述第一隔離部在所述基板上的正投影與所述第四隔離部在所述基板上的正投影重合。

8、可選地，所述第一隔離部包括第一部分和第二部分，所述第一部分在所述基板上的正投影與所述第二隔離部在所述基板上的正投影重合，所述第二部分在所述基板上的正投影位于所述第二隔離部在所述基板上的正投影之外，其中：在沿垂直于所述基板的方向上，所述第一部分具有第四厚度，所述第二部分具有第五厚度，所述第四厚度大于所述第五厚度；優選的，所述第四厚度與所述第五厚度之間的差值不大于100埃。

9、本技術第二方面提供一種顯示面板的制備方法，包括：提供基板；在所述基板的一側依次蒸鍍第一隔離部材料層、第二隔離部材料層、第三隔離部材料層和第四隔離部材料層，并依次對所述第四隔離部材料層、所述第三隔離部材料層、所述第二隔離部材料層和所述第一隔離部材料層進行圖案化，以依次形成第四隔離部、第三隔離部、第二隔離部和第一隔離部，得到圍合形成多個隔離開口的隔離結構，其中，至少部分所述第一隔離部在所述基板上的正投影位于所述第二隔離部在所述基板上的正投影之外，所述第三隔離部靠近所述第四隔離部的一側在所述基板上的正投影位于所述第四隔離部在所述基板上的正投影之內；形成位于所述多個隔離開口內的多個發光器件。

10、可選地，所述在所述基板的一側依次蒸鍍第一隔離部材料層、第二隔離部材料層、第三隔離部材料層和第四隔離部材料層，并依次對所述第四隔離部材料層、所述第三隔離部材料層、所述第二隔離部材料層和所述第一隔離部材料層進行圖案化，以依次形成第四隔離部、第三隔離部、第二隔離部和第一隔離部，得到圍合形成多個隔離開口的隔離結構的步驟，包括：在所述基板的一側蒸鍍第一隔離部材料層、并對所述第一隔離部材料層進行圖案化，以得到第一隔離部；在所述第一隔離部背離所述基板的一側依次蒸鍍第二隔離部材料層、第三隔離部材料層和第四隔離部材料層，并依次對所述第四隔離部材料層、所述第三隔離部材料層和所述第二隔離部材料層進行圖案化，以依次形成第四隔離部、第三隔離部和第二隔離部，得到圍合形成多個隔離開口的隔離結構。

11、可選地，所述在所述基板的一側蒸鍍第一隔離部材料層、并對所述第一隔離部材料層進行圖案化，以得到第一隔離部的步驟，包括：在所述基板的一側蒸鍍第一隔離部材料層；在所述第一隔離部材料層上涂布第一光刻膠、并對所述第一光刻膠進行曝光與顯影，得到圖案化的第一光刻膠；以所述圖案化的第一光刻膠為掩模，對所述第一隔離部材料層進行濕法刻蝕，得到第一隔離部。

12、可選地，所述以圖案化的第一光刻膠為掩模，對所述第一隔離材料部進行濕法刻蝕，得到第一隔離部的步驟，包括：以所述圖案化的第一光刻膠為掩模，對所述第一隔離材料部進行濕法刻蝕，得到刻蝕后的第一隔離部材料層；去除所述圖案化的第一光刻膠；對所述刻蝕后的第一隔離部材料層進行加熱，使所述刻蝕后的第一隔離部材料層結晶化，得到第一隔離部。

13、可選地，所述對所述刻蝕后的第一隔離部材料層進行加熱的溫度大于320℃。

14、可選地，所述在所述第一隔離部背離所述基板的一側依次蒸鍍第二隔離部材料層、第三隔離部材料層和第四隔離部材料層，并依次對所述第四隔離部材料層、所述第三隔離部材料層和所述第二隔離部材料層進行圖案化，以依次形成第四隔離部、第三隔離部和第二隔離部，得到圍合形成多個隔離開口的隔離結構的步驟，包括：在所述第一隔離部背離所述基板的一側依次蒸鍍第二隔離部材料層、第三隔離部材料層和第四隔離部材料層；在所述第四隔離部材料層上涂布第二光刻膠、并對所述第二光刻膠進行曝光與顯影，得到圖案化的第二光刻膠；以所述圖案化的第二光刻膠為掩模，依次對所述第四隔離部材料層、所述第三隔離部材料層和所述第二隔離部材料層進行干法刻蝕，以依次形成第四隔離部、第三隔離部和第二隔離部，得到圍合形成多個隔離開口的隔離結構；優選的，在所述以所述圖案化的第二光刻膠為掩模，依次對所述第四隔離部材料層、所述第三隔離部材料層和所述第二隔離部材料層進行干法刻蝕，以依次形成第四隔離部、第三隔離部和第二隔離部的步驟之后，還包括：清洗所述顯示面板；去除所述圖案化的第二光刻膠。

15、可選地，在以所述圖案化的第二光刻膠為掩模，依次對所述第四隔離部材料層、所述第三隔離部材料層和所述第二隔離部材料層進行干法刻蝕，以依次形成第四隔離部、第三隔離部和第二隔離部的過程中，所述第一隔離部從所述第二隔離部露出的第二部分材料層被過刻第六厚度后而形成第二部分，所述第一隔離部還包括與所述第二隔離部重合的第一部分，所述第一部分具有第四厚度，所述第六厚度小于所述第四厚度。

16、可選地，所述第六厚度不大于100埃。

17、本技術第三方面提供一種顯示裝置，包括如實施例第一方面所述的顯示面板。

18、本技術在第二隔離部靠近基板的一端添加了第一隔離部，可進一步限定隔離開口的邊緣，抑制相鄰的發光器件通過具有導電能力的第三隔離部連接，能夠避免側向漏電，進而避免像素間有漏電串擾影響導致的低灰階畫質產生偏色的情況。
