本技術涉及線路板防護，特別是一種高穩定性的防火線路板。

背景技術：

1、電路板的名稱有：陶瓷電路板，氧化鋁陶瓷電路板，氮化鋁陶瓷電路板，線路板，pcb板，鋁基板，高頻板，厚銅板，阻抗板，pcb，超薄線路板，超薄電路板，印刷(銅刻蝕技術)電路板等。電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。

2、線路板一般直接安裝在電氣設備的內部，在外部設備進行運行時，振動會向線路板上進行傳遞，進而導致電路板出現共振現象，長此以往會使線路板出現電器元件脫焊現象，基于此，提出一種高穩定性的防火線路板來解決上述問題。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺點，提供一種高穩定性的防火線路板，有效解決了現有技術的不足。

2、為了實現上述目的，本實用新型一方面的實施例提供了一種高穩定性的防火線路板，包括防護外殼，所述防護外殼的頂面開口，且開口處安裝有上蓋，所述防護外殼底壁的四角處均安裝有限位卡座，四個所述限位卡座的內部均滑動安裝有凹形座，四個所述凹形座與限位卡座的內壁之間均安裝有第一彈簧，四個所述凹形座的內部均安裝有支撐柱，四個所述支撐柱的底端與凹形座的底壁之間均安裝有第二彈簧，四個所述支撐柱的頂端均開設有卡槽，四個所述卡槽之間安裝有線路板本體。

3、由上述任一方案優選的是，所述防護外殼底壁的四側均安裝有空心固定管，所述防護外殼內壁的頂端開設有與上蓋相適配的限位槽，該方案中的限位槽采用階梯狀結構，進而便于和上蓋的邊緣位置相配合，使上蓋的頂面與防護外殼的頂面保持相對平行，使其具有較高的美觀度，同時對上蓋進行限位，使上蓋的底面與線路板本體之間留有一定距離，對線路板本體進行防護。

4、由上述任一方案優選的是，所述防護外殼的內壁安裝有第一防火層，所述上蓋的底面安裝有第二防火層，所述防護外殼的底面和上蓋的頂面均開設有多個透氣孔，該方案中的第一防火層和第二防火層的材質均為防火氈或者高溫陶瓷纖維編制制品，其自身具有耐高溫的特性，進而便于將線路板本體與外界的環境進行一定隔離，起到較好的防護性能，同時多個透氣孔便于使防護外殼和外部環境之間進行空氣流通。

5、由上述任一方案優選的是，四個所述限位卡座相互遠離的一端均開口設計，且四者的另一端均朝向防護外殼的中心方向，通過使用該方案便于使四個限位卡座均勻分布在線路板本體的四角位置，進而便于對線路板本體進行一定防護，同時四個限位卡座的開口位置便于為凹形座提供和第一彈簧提供安裝位置，便于使用者對其進行組裝安裝。

6、由上述任一方案優選的是，四個所述支撐柱底端的外形均為階梯狀，四個所述支撐柱頂端的一角處均設置有斜角，通過使用該方案便于為線路板本體安裝在卡槽的內壁進行導向，在進行安裝時，只需將線路板本體放在斜角位置，之后向下方按壓，進而推動四個支撐柱和凹形座沿限位卡座的內部對第一彈簧進行壓縮，增大四個支撐柱之間的距離，進而使線路板本體的四角處滑入至卡槽的內部，完成快速安裝。

7、本實用新型具有以下優點：

8、1、該高穩定性的防火線路板，通過設置防護外殼和上蓋，兩者相互扣合，便于對線路板本體進行防護，通過設置限位卡座、第一彈簧、第二彈簧、凹形座和支撐柱，其數量分別為四個，并分別位于線路板本體的四角處，進而第一彈簧和第二彈簧對線路板本體進行隔振，避免線路板本體發生共振現象，提高線路板本體的穩定性，從而有效解決現有技術中所存在的問題。

9、2、該高穩定性的防火線路板，通過設置防護外殼和上蓋，而防護外殼的內壁安裝有第一防火層，上蓋的底面安裝有第二防火層，進而將外部的熱量進行阻隔，避免外部的高溫材料對線路板本體的運行造成影響，同時起到很好的防火效果，對線路板本體進行有效防護。

技術特征：

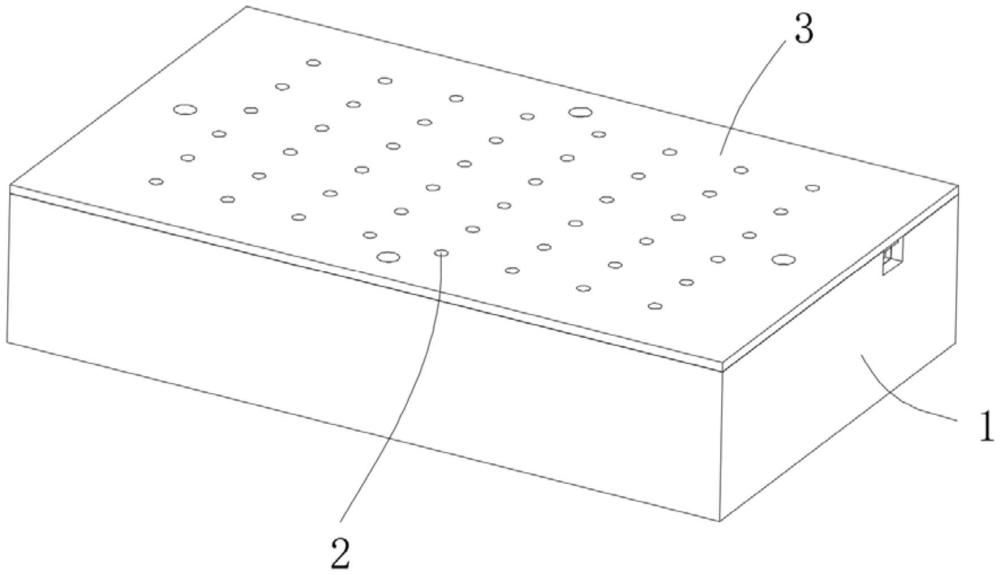

1.一種高穩定性的防火線路板，其特征在于：包括防護外殼(1)，所述防護外殼(1)的頂面開口，且開口處安裝有上蓋(3)，所述防護外殼(1)底壁的四角處均安裝有限位卡座(4)，四個所述限位卡座(4)的內部均滑動安裝有凹形座(11)，四個所述凹形座(11)與限位卡座(4)的內壁之間均安裝有第一彈簧(7)，四個所述凹形座(11)的內部均安裝有支撐柱(6)，四個所述支撐柱(6)的底端與凹形座(11)的底壁之間均安裝有第二彈簧(8)，四個所述支撐柱(6)的頂端均開設有卡槽(15)，四個所述卡槽(15)之間安裝有線路板本體(10)。

2.根據權利要求1所述的一種高穩定性的防火線路板，其特征在于：所述防護外殼(1)底壁的四側均安裝有空心固定管(12)，所述防護外殼(1)內壁的頂端開設有與上蓋(3)相適配的限位槽(13)。

3.根據權利要求2所述的一種高穩定性的防火線路板，其特征在于：所述防護外殼(1)的內壁安裝有第一防火層(9)，所述上蓋(3)的底面安裝有第二防火層(5)，所述防護外殼(1)的底面和上蓋(3)的頂面均開設有多個透氣孔(2)。

4.根據權利要求3所述的一種高穩定性的防火線路板，其特征在于：四個所述限位卡座(4)相互遠離的一端均開口設計，且四者的另一端均朝向防護外殼(1)的中心方向。

5.根據權利要求4所述的一種高穩定性的防火線路板，其特征在于：四個所述支撐柱(6)底端的外形均為階梯狀，四個所述支撐柱(6)頂端的一角處均設置有斜角。

技術總結
本技術涉及線路板防護技術領域，特別是一種高穩定性的防火線路板，包括防護外殼，所述防護外殼的頂面開口，且開口處安裝有上蓋，所述防護外殼底壁的四角處均安裝有限位卡座，四個所述限位卡座的內部均滑動安裝有凹形座，四個所述凹形座與限位卡座的內壁之間均安裝有第一彈簧。本技術的優點在于：通過設置防護外殼和上蓋，兩者相互扣合，便于對線路板本體進行防護，通過設置限位卡座、第一彈簧、第二彈簧、凹形座和支撐柱，其數量分別為四個，并分別位于線路板本體的四角處，進而第一彈簧和第二彈簧對線路板本體進行隔振，避免線路板本體發生共振現象，提高線路板本體的穩定性，從而有效解決現有技術中所存在的問題。
