本發明涉及射頻通信領域，尤其涉及一種四頻段可重構負載調制平衡放大器結構及其調控方法。

背景技術：

1、隨著無線通信、智能感知等系統被廣泛地應用于國民日常生活和軍工建設領域。現代通信技術的大容量、多載波、多電平、寬頻帶、較高的峰均比和需面向復雜工作環境、頻譜資源緊張等特點，對射頻功率放大器的功率回退時的效率、多工作頻段等性能提出了較高的要求。

2、當前主要采用負載調制技術提升功率回退時的效率問題，常見的負載調制電路結構有doherty架構、out-phasing架構，但依然存在調制效果不理想、負載敏感性高、不能適用多工作頻段功能等問題。

技術實現思路

1、本發明為了克服現有技術的不足，提供一種四頻段可重構負載調制平衡放大器結構及其調控方法。本發明提出的四頻段可重構負載調制平衡放大器由90°lange耦合器、可重構平衡式功率放大器、控制信號功率放大器構成，其利用負載調制平衡放大器(loadmodulated?balanced?amplifier，lmba)和可重構技術相結合，通過控制信號的幅度和相位，使得功率放大器具有高線性度，在輸出功率回退時仍保持高效率性能，并能滿足不同場景下的應用需求，實現多功能化，顯著提高了其集成度。

2、為了實現上述目的，本發明提供了一種四頻段可重構負載調制平衡放大器結構，其包括：

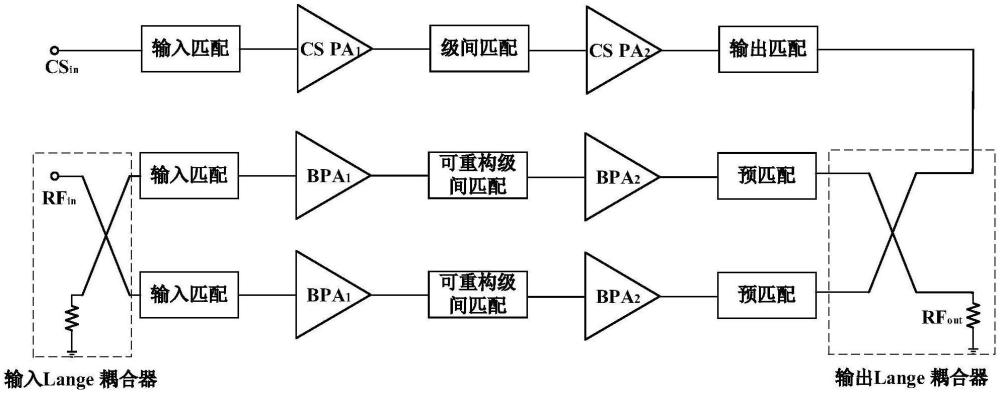

3、設置于輸入端口和輸出端口的90°lange耦合器、一對可重構平衡式功率放大器、一個控制信號功率放大器；一對可重構平衡式功率放大器輸入端和輸出端連接于輸入端口的90°lange耦合器和輸出端口的90°lange耦合器對應連接的直通端和耦合端之間；輸入端口的90°lange耦合器的隔離端連接歐姆電阻后接地，輸出端口的90°lange耦合器的隔離端連接于控制信號功率放大器輸出端。

4、優選的，輸入端口的90°lange耦合器的輸入端接收射頻信號，輸出端口的90°lange耦合器的輸出端輸出射頻信號。

5、優選的，每路可重構平衡式功率放大器均包括：依次連接的輸入匹配網絡、可重構級間匹配網絡、預匹配網絡以及輸入、輸出級對應的偏置網絡。

6、優選的，可重構級間匹配網絡包括兩級可重構橋式開關電容結構和連接于兩級可重構橋式開關電容結構之間的電感l(wèi)4；

7、前級的可重構橋式開關電容結構的等效電路包括：依次連接的電容c6和開關s1、依次連接的電容c8和開關s2，電容c6和開關s1所在鏈路與電容c8和開關s2所在鏈路并聯；兩鏈路之間還連接有電容c7；

8、后級的可重構橋式開關電容結構的等效電路包括：電容c10和與電容c10并聯的依次連接的開關s3和電容c9。

9、優選的，開關s1的工作狀態通過其柵極接收的控制信號v1控制，開關s2的工作狀態通過其柵極接收的控制信號v2控制，開關s3的工作狀態通過其柵極接收的控制信號v1控制。

10、優選的，輸入匹配網絡采用寬帶匹配完成輸入端的阻抗匹配。

11、優選的，控制信號功率放大器包括依次連接的輸入匹配網絡、級間匹配網絡、輸出匹配網絡，以及輸入級、輸出級對應的偏置網絡。

12、本發明還提供了一種調控方法，用于調控四頻段可重構負載調制平衡放大器mmic，具體調控步驟包括：

13、調整可重構平衡式功率放大器或可重構主功率放大器對應的等效電路中開關s1、開關s2、開關s3的工作狀態；

14、調控控制信號功率放大器的幅度和相位，控制開關s1、開關s2、開關s3工作在四個不同的頻段。

15、優選的，若開關s1、開關s2和開關s3均處于短路，輸入相應的控制信號調控控制信號功率放大器的幅度和相位，則四頻段可重構負載調制平衡放大器mmic工作在第一頻段；

16、若開關s1處于開路、開關s2處于短路、開關s3處于開路，輸入相應的控制信號調控控制信號功率放大器的幅度和相位，則四頻段可重構負載調制平衡放大器mmic工作在第二頻段；

17、若開關s1處于短路、開關s2處于開路、開關s3處于短路，輸入相應的控制信號調控控制信號功率放大器的幅度和相位，則四頻段可重構負載調制平衡放大器mmic工作在第三頻段；

18、若開關s1、開關s2、開關s3均處于開路，輸入相應的控制信號調控控制信號功率放大器的幅度和相位，則四頻段可重構負載調制平衡放大器mmic工作在第四頻段。

19、本發明提供的一種四頻段可重構負載調制平衡放大器結構及其調控方法，其有益效果在于：

20、1、利用有源負載調制技術lmba架構，通過控制信號功率放大器的幅度控制和相位控制，使lmba在飽和與回退狀態下都能實現較好的阻抗匹配，從而實現輸出功率回退時效率的提升，具有高線性度及多種功率模式下高效率性能。

21、2、在平衡式功率大器的級間添加了可重構匹配網絡，通過兩個獨立的控制信號v1和控制信號v2調整開關s1、開關s2、開關s3工作狀態，可以實現四個頻段下工作的功能。通過可重構開關技術將單個寬帶離散化為多個窄帶，結合兩級功放提高了lmba的增益以及前級功放效率。

22、3、在平衡式功率大器的輸出網絡添加了預匹配結構，使其在較大功率輸出條件下更接近最佳負載阻抗點，并通過設定負載調制的功率比在合理區間，使得高頻較大功率輸出條件下的負載調制效果更加容易實現。

23、4、利用lmba技術與可重構技術相結合，將90°lange耦合器、兩級可重構平衡式功率大器、兩級控制信號功率放大器集成一體，具有多功能化。

24、5、利用90°lange耦合器進行功率分配與合成，反射信號會在輸入與輸出端口完全抵消，實現輸入和輸出在較寬頻段范圍內具有良好的反射系數，同時具有很好的負載不敏感性。

技術特征：

1.一種四頻段可重構負載調制平衡放大器結構，其特征在于，包括：

2.根據權利要求1所述的四頻段可重構負載調制平衡放大器結構，其特征在于，所述輸入端口的90°lange耦合器的輸入端接收射頻信號，輸出端口的90°lange耦合器的輸出端輸出射頻信號。

3.根據權利要求1所述的四頻段可重構負載調制平衡放大器結構，其特征在于，每路可重構平衡式功率放大器均包括：依次連接的輸入匹配網絡、可重構級間匹配網絡、預匹配網絡以及輸入、輸出級對應的偏置網絡。

4.根據權利要求3所述的四頻段可重構負載調制平衡放大器結構，其特征在于，

5.根據權利要求4所述的四頻段可重構負載調制平衡放大器結構，其特征在于，所述開關s1的工作狀態通過其柵極接收的控制信號v1控制，所述開關s2的工作狀態通過其柵極接收的控制信號v2控制，所述開關s3的工作狀態通過其柵極接收的控制信號v1控制。

6.根據權利要求3所述的四頻段可重構負載調制平衡放大器結構，其特征在于，所述輸入匹配網絡采用寬帶匹配完成輸入端的阻抗匹配。

7.根據權利要求1所述的四頻段可重構負載調制平衡放大器結構，其特征在于，所述控制信號功率放大器包括依次連接的輸入匹配網絡、級間匹配網絡、輸出匹配網絡，以及輸入級、輸出級對應的偏置網絡。

8.一種調控方法，用于調控權利要求1～7任一項所述的四頻段可重構負載調制平衡放大器mmic，其特征在于，具體調控步驟包括：

9.根據權利要求8所述的調控方法，其特征在于，

技術總結
本發明提供了一種四頻段可重構負載調制平衡放大器結構及其調控方法，旨在解決現有功放技術中功率回退時效率低、不能適用于多場景需求的問題，該四頻段可重構負載調制平衡放大器包括輸入和輸出端口的90°Lange耦合器，輸入匹配網絡、可重構級間匹配網絡、輸出級的預匹配網絡構成的兩級可重構平衡式功率放大器，兩級控制信號功率放大器，通過有源負載調制技術和可重構技術的結合，利用緊湊型匹配網絡，極大的提高了輸出功率回退時的效率并能滿足在不同頻段應用場景下的系統需求。

技術研發人員：蘇國東,唐龍,劉軍,汪曾達
受保護的技術使用者：杭州電子科技大學
技術研發日：
技術公布日：2025/3/20
