本技術涉及電加熱模塊，尤其涉及一種模塊化電加熱結構。

背景技術：

1、隨著科技的發展，自然型金屬蜂窩載體在各種工業領域中的應用越來越廣泛，然而現有的加熱裝置在制備過程中收到了材料厚度和寬度的限制，導致無法滿足特定的功率要求，在安裝過程中也存在很多問題。

2、現有的相關加熱裝置存在如下問題：

3、(1)相同厚度的平帶和波帶以及相同直徑的加熱體的電阻小，無法滿足特定功率控制的要求；

4、(2)加熱體加熱過程中容易出現變形斷裂的現象，使得使用壽命較短；

5、(3)在達到相同電阻的情況下，必須增加載體的直徑，需要安裝空間很大；

6、(4)在電壓增加時，對于電路和加熱體的要求很高。

技術實現思路

1、本實用新型要解決的技術問題是克服現有技術存在的缺陷，本實用新型提出了一種模塊化電加熱結構，以解決現有加熱結構的電阻小以及壽命短的問題，并降低加熱體對于安裝空間以及對電路和加熱體的要求。

2、為解決上述技術問題，本實用新型采用的技術方案是：一種模塊化電加熱結構，包括加熱體以及加熱結構，所述加熱體包括環體、平帶以及波帶，所述波帶以及平帶貼合為一體且所述波帶以及平帶的一端固定于所述環體外緣之上，所述波帶以及平帶卷繞于所述環體之上形成加熱體，所述加熱結構嵌設于所述環體之中。

3、進一步地，所述加熱結構包括平行設置的第一加熱體以及第二加熱體，于所述第一加熱體以及第二加熱體的一端與電極固定連接，所述第一加熱體以及第二加熱體以連接電極連通。

4、進一步地，所述連接電極一端延伸嵌入所述環體之內。

5、進一步地，所述波帶以及平帶以蝸型卷繞于所述環體之上，每層所述平帶以及波帶寬度相同。

6、進一步地，構成所述加熱體外緣的平帶末端與其相鄰一層的平帶連接，位于其中的波帶寬度逐漸減小。

7、進一步地，所述加熱體為圓形或橢圓形結構。

8、與現有技術相比，本實用新型的有益效果包括：通過將平帶以及波帶通過卷繞的方式制成單一的加熱體，以加熱結構為其加熱，于具體應用時，通過串聯或者并聯的方式，解決有關于電阻以及安裝空間的問題，且模塊化的加熱體更加便于對出現斷裂的加熱體進行更換，電壓增加時，對于電路和加熱體的要求更低。

技術特征：

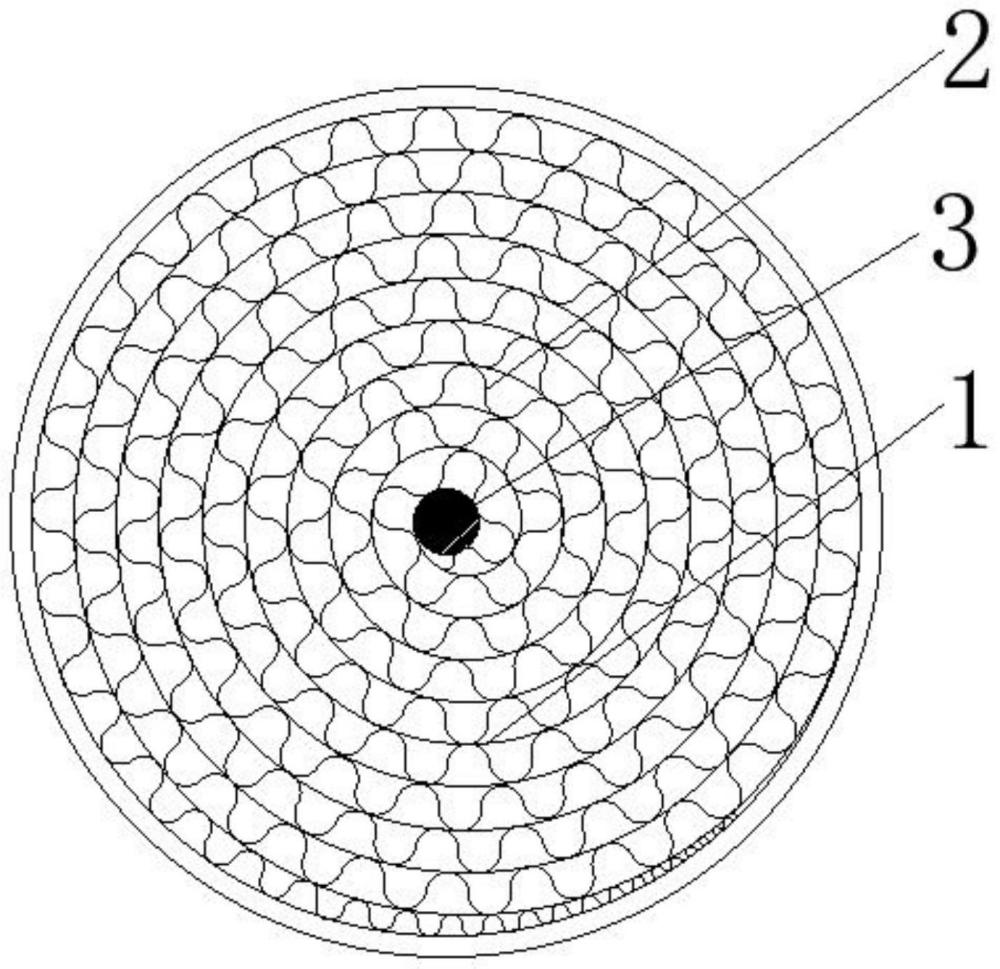

1.一種模塊化電加熱結構，其特征在于，包括加熱體以及加熱結構，所述加熱體包括環體、平帶(1)以及波帶(2)，所述波帶(2)以及平帶(1)貼合為一體且所述波帶(2)以及平帶(1)的一端固定于所述環體外緣之上，所述波帶(2)以及平帶(1)卷繞于所述環體之上形成加熱體，所述加熱結構嵌設于所述環體之中。

2.根據權利要求1所述的模塊化電加熱結構，其特征在于，所述加熱結構包括平行設置的第一加熱體(4)以及第二加熱體(5)，于所述第一加熱體(4)以及第二加熱體(5)的一端與電極固定連接，所述第一加熱體(4)以及第二加熱體(5)以連接電極(3)連通。

3.根據權利要求2所述的模塊化電加熱結構，其特征在于，所述連接電極(3)一端延伸嵌入所述環體之內。

4.根據權利要求1所述的模塊化電加熱結構，其特征在于，所述波帶(2)以及平帶(1)以蝸型卷繞于所述環體之上，每層所述平帶(1)以及波帶(2)寬度相同。

5.根據權利要求4所述的模塊化電加熱結構，其特征在于，構成所述加熱體外緣的平帶(1)末端與其相鄰一層的平帶(1)連接，位于其中的波帶(2)寬度逐漸減小。

6.根據權利要求5所述的模塊化電加熱結構，其特征在于，所述加熱體為圓形或橢圓形結構。

技術總結
本技術提出了一種模塊化電加熱結構，包括加熱體以及加熱結構，所述加熱體包括環體、平帶以及波帶，所述波帶以及平帶貼合為一體且所述波帶以及平帶的一端固定于所述環體外緣之上，所述波帶以及平帶卷繞于所述環體之上形成加熱體，所述加熱結構嵌設于所述環體之中。本技術通過將平帶以及波帶通過卷繞的方式制成單一的加熱體，以加熱結構為其加熱，于具體應用時，通過串聯或者并聯的方式，解決有關于電阻以及安裝空間的問題，且模塊化的加熱體更加便于對出現斷裂的加熱體進行更換，電壓增加時，對于電路和加熱體的要求更低。

技術研發人員：吳思言
受保護的技術使用者：無錫市盛和科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
