本公開內容涉及其中在每個像素區域中設置發光器件的具有提高的效率和改進的使用長度的顯示裝置。

背景技術：

1、通常，顯示裝置向用戶提供圖像。例如，顯示裝置可以包括多個發光器件。發光器件中的每一個可以發射用于顯示特定顏色的光。例如，發光器件中的每一個可以包括在下電極與上電極之間的發光層。發光層可以使用來自電子和空穴的復合的能量來生成光。例如，發光層可以包括主體和摻雜到主體中的摻雜劑。

2、發光層中電子和空穴復合的區域可以根據主體的特性而變化。例如，當主體具有良好的空穴傳輸性質時，電子和空穴復合的區域可以出現在發光層的表面附近，該發光層的表面被設置成靠近用作陰極電極的第二電極。也就是說，對于顯示裝置的每個發光器件，三重態激子可以積聚在發光層的表面處。

3、因此，在顯示裝置中，靠近發光層的表面設置的層可能由于三重態激子的積聚而相對快速地劣化。例如，在顯示裝置中，設置在發光器件的發光層與第二電極之間的電子傳輸層可能相對快速地劣化。因此，在顯示裝置中，每個發光器件的效率和壽命(例如，使用長度)可能降低或劣化。

技術實現思路

1、因此，本公開內容涉及一種基本上消除了由于相關技術的限制和缺點而引起的一個或更多個問題的顯示裝置。

2、本公開內容的目的是提供一種能夠提高發光器件的效率和壽命的顯示裝置。

3、本公開內容的另一個目的是提供一種能夠防止與發光層的表面相鄰設置的層由于三重態激子的積聚而迅速劣化的顯示裝置。

4、本公開內容的附加優點、目的和特征將部分地在以下描述中闡述，并且部分地對于本領域普通技術人員在審查以下內容時將變得明顯，或者可以從本公開內容的實踐中獲知。本公開內容的目的和其他優點可以通過在書寫的說明書及其權利要求書以及附圖中特別指出的結構來實現和獲得。

5、為了實現這些目的和其他優點并且根據本公開內容的目的，如本文所體現和廣泛描述的，提供了一種包括器件基板的顯示裝置。在器件基板的像素區域上設置第一電極。在第一電極上設置上發射堆疊。上發射堆疊具有第一藍色發光層和第二藍色發光層的堆疊結構。在上發射堆疊的第二藍色發光層上設置電子傳輸層。在電子傳輸層上設置第二電極。第二藍色發光層與第一藍色發光層的朝向電子傳輸層的表面接觸。第二藍色發光層的第二主體具有比第一藍色發光層的第一主體高的三重態能級。

6、電子傳輸層的最低未占用分子軌道能級可以高于第二藍色發光層的lumo能級。

7、第一藍色發光層的第一藍色摻雜劑可以具有比第一主體高的三重態能級。第二藍色發光層的第二藍色摻雜劑可以具有比第二主體高的三重態能級。

8、第二藍色摻雜劑可以包括與第一藍色摻雜劑不同的材料。

9、第一藍色摻雜劑的三重態能級可以低于第二主體的三重態能級。

10、第二藍色發光層的厚度可以小于第一藍色發光層的厚度。

11、在第一電極與上發射堆疊之間可以設置下發射堆疊。在下發射堆疊與上發射堆疊之間可以設置第一電荷生成層。

12、下發射堆疊的發光層可以由包括下藍色摻雜劑的單層組成。

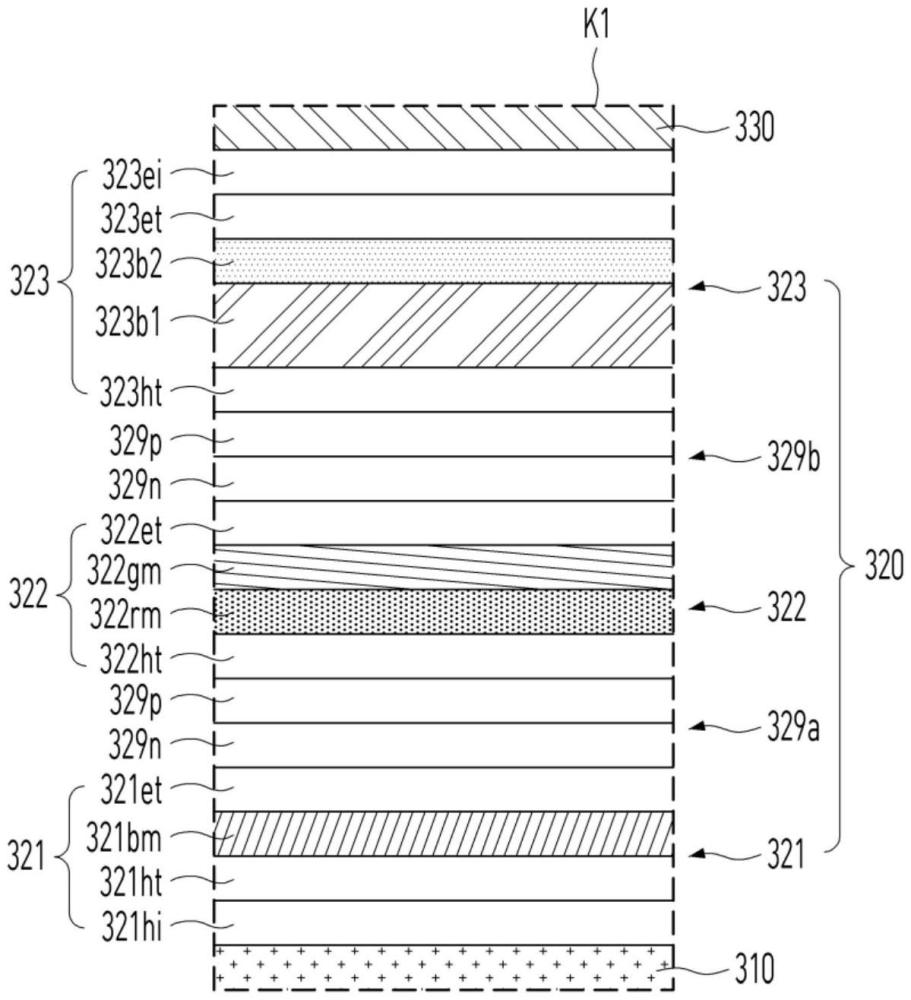

13、在第一電荷生成層與上發射堆疊之間可以設置第二電荷生成層。在第一電荷生成層與第二電荷生成層之間可以設置中間發射堆疊。從中間發射堆疊發射的光可以顯示與從下發射堆疊發射的光和從上發射堆疊發射的光不同的顏色。

14、中間發射堆疊的發光層可以包括紅色摻雜劑和綠色摻雜劑。

15、在另一實施方式中，提供了一種包括第一電極的顯示裝置。在第一電極上設置中間電荷生成層。在中間電荷生成層上設置第二電極。第二電極具有比第一電極小的功函數。在第一電極與中間電荷生成層之間設置第一藍色發射堆疊。在中間電荷生成層與第二電極之間設置第二藍色發射堆疊。第二藍色發射堆疊包括第一上發光層和第二上發光層，該第二上光發層與第一上發光層的朝向第二電極的表面接觸。第二上發光層的主體具有比第一上發光層的主體高的三重態能級。

16、中間電荷生成層可以具有n型電荷生成層和p型電荷生成層的堆疊結構。p型電荷生成層可以設置在n型電荷生成層與第一上發光層之間。

17、第一藍色發射堆疊可以包括第一下發光層和第二下發光層。第二下發光層可以與第一下發光層的朝向第二電極的表面接觸。第二下發光層的主體可以具有比第一下發光層的主體低的三重態能級。

18、第一下發光層的藍色摻雜劑可以具有比第一下發光層的主體高的三重態能級。第二下發光層的藍色摻雜劑可以具有比第二下發光層的主體高的三重態能級。

19、第一上發光層的藍色摻雜劑和第二上發光層的藍色摻雜劑可以具有比第二上光發層的主體高的三重態能級。

20、在另一實施方式中，提供了一種包括陽極電極和陰極電極的顯示裝置。在陰極電極與陽極電極之間設置發光單元。發光單元至少包括上發射堆疊，上發射堆疊包括第一上發光層和第二上發光層，第二上發光層與第一上發光層的朝向陰極電極的表面接觸。第二上發光層的第二主體具有比第一上發光層的第一主體高的三重態能級。

技術特征：

1.一種顯示裝置，包括：

2.根據權利要求1所述的顯示裝置，其中，所述電子傳輸層的最低未占用分子軌道lumo能級高于所述第二藍色發光層的lumo能級。

3.根據權利要求1所述的顯示裝置，其中，所述第一藍色發光層的第一藍色摻雜劑具有比所述第一藍色發光層的所述第一主體高的三重態能級，并且

4.根據權利要求3所述的顯示裝置，其中，所述第二藍色摻雜劑包括與所述第一藍色摻雜劑不同的材料。

5.根據權利要求3所述的顯示裝置，其中，所述第一藍色摻雜劑的三重態能級低于所述第二主體的三重態能級。

6.根據權利要求1所述的顯示裝置，其中，所述第二藍色發光層的厚度小于所述第一藍色發光層的厚度。

7.根據權利要求1所述的顯示裝置，還包括：

8.根據權利要求7所述的顯示裝置，其中，所述下發射堆疊的發光層由包括下藍色摻雜劑的單層組成。

9.根據權利要求7所述的顯示裝置，還包括：

10.根據權利要求9所述的顯示裝置，其中，所述中間發射堆疊的發光層包括紅色摻雜劑和綠色摻雜劑。

11.一種顯示裝置，包括：

12.根據權利要求11所述的顯示裝置，其中，所述中間電荷生成層具有n型電荷生成層和p型電荷生成層的堆疊結構，并且

13.根據權利要求11所述的顯示裝置，其中，所述第一藍色發射堆疊包括第一下發光層和第二下發光層，所述第二下發光層與所述第一下發光層的朝向所述第二電極的表面接觸，并且

14.根據權利要求13所述的顯示裝置，其中，所述第一下發光層的藍色摻雜劑具有比所述第一下發光層的主體高的三重態能級，并且

15.根據權利要求11所述的顯示裝置，其中，所述第一上發光層的藍色摻雜劑和所述第二上發光層的藍色摻雜劑具有比所述第二上發光層的主體高的三重態能級。

16.一種顯示裝置，包括：

17.根據權利要求16所述的顯示裝置，其中，所述發光單元還包括：

18.根據權利要求17所述的顯示裝置，其中，所述下發射堆疊包括下發光層、下空穴傳輸層和在所述下發光層與所述下空穴傳輸層之間的電子阻擋層。

技術總結
提供了具有發光器件的顯示裝置。發光器件可以包括在陽極電極與陰極電極之間的發光單元。發光單元可以包括至少一個藍色發射堆疊。藍色發射堆疊可以包括第一發光層和第二發光層，第二發光層與第一發光層的朝向陰極電極的表面接觸。第二發光層的主體可以具有比第一發光層的主體高的三重態能級。因此，在顯示裝置中，可以防止或最小化由于三重態激子的積聚而導致的發光器件的效率和壽命的劣化。因此，較低的功率驅動是可能的，并且降低了功耗。

技術研發人員：李愈征,金椿基
受保護的技術使用者：樂金顯示有限公司
技術研發日：
技術公布日：2025/4/28
