本技術涉及半導體光源領域，特別涉及一種光窗管帽和發光器件。

背景技術：

1、目前市面上的一些發光器件，采用光窗管帽封裝芯片，如，直接使用激光將光窗管帽的底部邊緣通過融焊的方式焊接在基板上，在實現本申請的過程中，發明人發現，融焊的方式容易出現氣孔與裂紋的現象，影響封裝的氣密性，且焊縫不美觀，有不規則現象，嚴重影響產品外觀。

技術實現思路

1、本實用新型的一個目的在于提出一種光窗管帽，其外沿邊設置植球槽，可便于外沿邊與基板植球焊接，使得焊縫分布更規則、美觀，同時可以避免氣孔、裂紋等不良現象，更好地保證封裝的氣密性。

2、為解決上述技術問題，本實用新型采用如下技術方案：

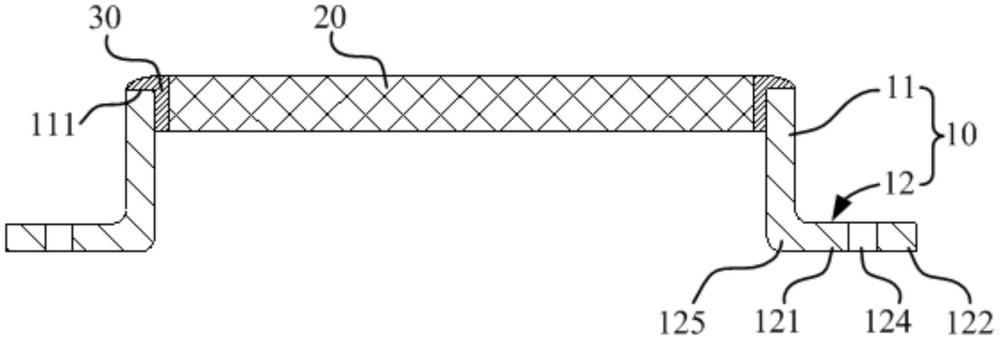

3、本實用新型一個方面的技術方案提出了一種光窗管帽，包括：光窗管帽，其特征在于，包括：管殼，所述管殼包括側壁和外沿邊，所述側壁圍成兩端貫穿的腔室，所述側壁的一端設有朝周側延伸的所述外沿邊，所述外沿邊上設有植球槽，所述植球槽沿所述外沿邊的壁厚方向貫穿所述外沿邊，所述植球槽用于供所述外沿邊與基板進行植球焊接；光窗，封擋在所述側壁遠離所述外沿邊的一端。

4、根據本申請的一些技術方案，所述植球槽繞所述側壁的外周構造成周向封閉或周向未封閉的環形。

5、根據本申請的一些技術方案，所述外沿邊包括過渡部、外邊緣部和至少一個連接筋，所述過渡部的一端與所述側壁的一端連接并且與所述側壁之間形成過渡倒角，所述外邊緣部位于所述過渡部遠離所述側壁的一端，并且與所述過渡部遠離所述側壁的一端間隔地布置，所述外邊緣部與所述過渡部之間的間隔位置作為所述植球槽，所述連接筋銜接于所述外邊緣部與所述過渡部之間。

6、根據本申請的一些技術方案，所述連接筋的數量為多個，多個所述連接筋沿周向間隔地排列設置，所述植球槽形成在周向相鄰的所述連接筋之間。

7、根據本申請的一些技術方案，所述側壁相對于所述外沿邊傾斜設置，使得所述側壁圍成的所述腔室從靠近所述外沿邊的一端向遠離所述外沿邊的一端寬度逐漸增大；或所述側壁相對于所述外沿邊垂直設置。

8、根據本申請的一些技術方案，所述側壁為相對于所述外沿邊朝一側凸起的直筒或錐筒，至少一部分所述光窗嵌套在所述側壁遠離所述外沿邊的一端內，所述光窗的側表面與所述側壁的內側面之間設置連接部以連接所述光窗與所述側壁。

9、根據本申請的一些技術方案，所述側壁遠離所述外沿邊的一端形成有端面，所述光窗的一端相對于所述端面凸起以伸出所述腔室，一部分所述連接部延伸到所述端面上并銜接所述光窗的側表面與所述端面。

10、根據本申請的一些技術方案，所述連接部為焊接形成的焊接層。

11、本申請另一方面的技術方案提出了一種發光器件，包括：基板；芯片，設置在所述基板上；上述任一技術方案中所述的光窗管帽，所述光窗管帽的外沿邊貼靠于所述基板，使得所述光窗管帽與所述基板合圍形成容納所述芯片的封裝腔，其中，所述基板的表面設置有焊接區，所述植球槽與所述焊接區相對；植球焊接部，至少一部分所述植球焊接部固定在所述植球槽內，并且與所述焊接區連接。

12、根據本申請的一些技術方案，所述植球焊接部包括多個焊點，所述焊點在所述植球槽內排列設置，且相鄰所述焊點互相連接；和/或所述焊接區為形成在所述基板的表面上的金屬鍍層。

13、本申請一些技術方案提供的光窗管帽，管殼的側壁的一端封擋有光窗，管殼的側壁的另一端設置有朝周側延伸的外沿邊，外沿邊上設置沿壁厚方向貫穿外沿邊的植球槽，這樣，可將管殼設置有外沿邊的一端貼靠于基板上，并采用植球焊接工藝形成固定于植球槽內的植球焊接部，以將外沿邊與基板植球焊接在一起，從而封裝基板上的芯片，這相比于傳統的熔焊而言，焊縫分布更規則、美觀，同時可以避免氣孔、裂紋等不良現象，更好地保證封裝的氣密性。

14、本申請一些技術方案提供的發光器件，通過設置有上述任一技術方案中所述的光窗管帽，從而具備以上全部有益效果，在此不再贅述。

15、應當理解的是，以上的一般描述和后文的細節描述僅是示例性的，并不能限制本實用新型。

技術特征：

1.一種光窗管帽，其特征在于，包括：

2.根據權利要求1所述的光窗管帽，其特征在于，

3.根據權利要求1或2所述的光窗管帽，其特征在于，

4.根據權利要求3所述的光窗管帽，其特征在于，

5.根據權利要求1或2所述的光窗管帽，其特征在于，

6.根據權利要求1或2所述的光窗管帽，其特征在于，

7.根據權利要求6所述的光窗管帽，其特征在于，

8.根據權利要求6所述的光窗管帽，其特征在于，

9.一種發光器件，其特征在于，包括：

10.根據權利要求9所述的發光器件，其特征在于，

技術總結
本申請?zhí)峁┝艘环N光窗管帽和發光器件，光窗管帽包括：管殼，管殼包括側壁和外沿邊，側壁圍成兩端貫穿的腔室，側壁的一端設有朝周側延伸的外沿邊，外沿邊上設有植球槽，植球槽沿外沿邊的壁厚方向貫穿外沿邊，植球槽用于供外沿邊與基板進行植球焊接；光窗，封擋在側壁遠離外沿邊的一端。本申請?zhí)峁┑墓獯肮苊保渫庋剡呍O(shè)置植球槽，可便于外沿邊與基板植球焊接，使得焊縫分布更規則、美觀，同時可以避免氣孔、裂紋等不良現象，更好地保證封裝的氣密性。

技術研發人員：成鵬,陳振宏,歐陽瓊
受保護的技術使用者：深圳市聚飛光電股份有限公司
技術研發日：20240708
技術公布日：2025/4/28
