本技術涉及智能制造，具體涉及一種線路板加工治具。

背景技術：

1、線路板等電子產品需要進行三防漆噴涂以保護線路及其相關設備免受環境的侵蝕，相關技術中，先對線路板的一側表面進行噴涂作業，噴涂完成后需要靜置晾干，待該側表面晾干后對線路板進行翻面，對線路板的另一側表面進行噴涂作業，噴涂作業結束后再次靜置晾干，但在這個過程中存在問題。

技術實現思路

1、有鑒于此，本實用新型提供了一種線路板加工治具，以解決相關技術中的線路板在噴漆過程中存在的問題，能夠提升線路板加工治具的生產效率，避免線路板的涂層被破壞，且能夠?qū)€路板加工治具上的空間進行充分的利用。

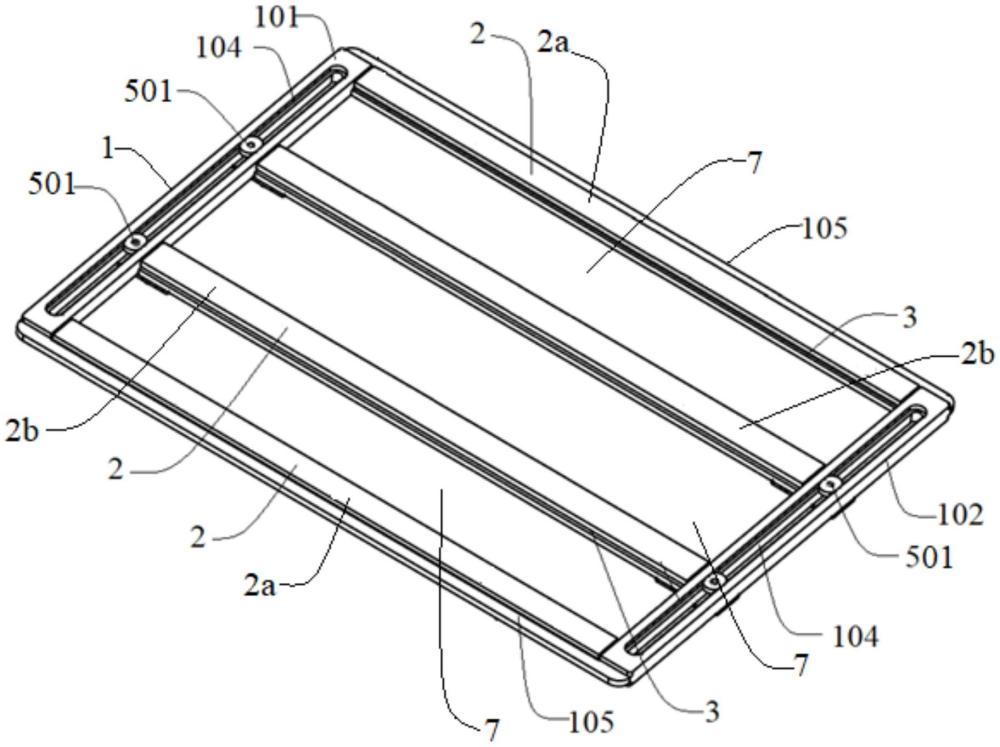

2、第一方面，本實用新型提供了一種線路板加工治具，包括：

3、框體，包括相對設置的第一邊和第二邊；

4、限位條，限位條包括沿框體的厚度方向?qū)盈B設置的連接板和夾持板，連接板的兩端分別與第一邊和第二邊相連，夾持板可拆卸地設置在連接板上；

5、至少兩個相鄰的限位條之間的空間形成限位口。

6、有益效果：

7、本實用新型的線路板加工治具在使用過程中，當需要將線路板夾持在線路板加工治具上時，操作者能夠先將夾持板從連接板上取下，再將線路板放置在限位口內，并使得線路板的兩端各與一個連接板相搭接，再將夾持板與連接板可拆卸連接，以將線路板限位在加工治具上。

8、當線路板的一側表面上的噴涂和晾干作業結束后，操作者能夠直接翻轉線路板加工治具，以借助線路板加工治具同時對多個線路板進行翻面，翻面過程中，操縱者無需直接觸碰線路板，因此不存在觸碰造成的涂層破壞的問題，這使得線路板的第一面的噴涂結束后，只需經過固化爐初步固化，以保證線路板表面上的涂層在翻轉過程中不會滴落就能夠?qū)€路板進行翻轉，無需等待第一面完全固化，由此節約了等待線路板的第一面固化所需的時間，有效地縮短了線路板的噴涂時長。

9、相關技術中，線路板加工治具包括治具框架，治具框架呈長方形框狀結構，治具框架內設置有兩個懸臂，兩個懸臂相互平行，并在治具框架內形成兩個面積可調整的固定區。治具框架對應固定區的框邊以及懸臂均轉動連接有搖臂，即搖臂設置有四個，其中兩個轉動連接于懸臂，另外兩個轉動連接于治具框架平行于懸臂的兩個框邊。治具框架連接有搖臂的框邊以及懸臂對應固定區的側邊沿均開設有夾持槽，以用于放置和夾持線路板電氣邊界外側的邊沿，從而便于對線路板進行三防漆的涂覆。然而，這種線路板加工治具在將線路板取下時，需要先旋轉搖臂，使搖臂與線路板間隔開，再將線路板從懸臂上取下，這使得線路板只能位于搖臂旋轉方向的后側，如果搖臂朝向線路板的方向旋轉，則搖臂的底部會存在與線路板上的電子器件發生干涉的風險，造成了懸臂只有一側能夠用于限位線路板，另一側只能處于空置狀態。

10、本技術實施例的線路板加工治具在使用過程中，當需要將線路板從線路板加工治具上取下時，操作者能夠?qū)A持板與連接板分離，再將線路板取出，由于夾持板與連接板是可拆卸連接的，因此，夾持板不存在與線路板相互干涉的風險，限位條的兩側能夠同時用于對線路板進行限位，克服了相關技術中，限位板的一側只能處于空置狀態的缺陷，能夠?qū)€路板加工治具上的空間進行充分的利用。

11、在一種可選的實施方式中，線路板加工治具包括工作狀態，工作狀態時：

12、其中一限位條的連接板和夾持板夾持線路板的一端，另一相鄰的限位條的連接板和夾持板夾持線路板的另一端，至少部分線路板暴露于限位口中。

13、有益效果：通過如此設置，連接板和夾持板能夠相互配合，并將線路板可靠地約束在線路板加工治具上，線路板加工結束后，操作者能夠?qū)A持板與連接板相分離，從而將線路板從線路板加工治具上取下。

14、在一種可選的實施方式中，限位條還包括：

15、第一凹槽，其形成在連接板朝向夾持板的一側；

16、第二凹槽，其形成在夾持板與第一凹槽對應的位置；

17、第一凹槽和第二凹槽兩者中的之一內設置有第一磁吸件，第一凹槽和第二凹槽兩者中的另一內設置有第二磁吸件或磁性材料，第二磁性件或磁性材料能夠與第一磁吸件相吸合。

18、有益效果：通過如此設置，第一磁吸件能夠與第二磁性件或磁性材料相吸合，從而將連接板和夾持板可拆卸連接，且拆裝過程簡單方便，有助于提升用戶的使用體驗，同時，第一磁吸件還能夠起到吸附線路板的作用，輔助限位槽對線路板實施限位，以使得線路板加工治具對線路板的限位更加的可靠。

19、在一種可選的實施方式中，第一磁吸件的數量為多個，并沿連接板的長度方向間隔設置；和/或，

20、第二磁吸件的數量為多個，并沿夾持板的長度方向間隔設置。

21、有益效果：通過如此設置，能夠保證連接板與夾持板之間的連接更加穩定，且沿限位條長度方向上限位的多個線路板均能夠受到第一磁性件的吸附，以使得線路板加工治具對線路板的限位更加可靠。

22、在一種可選的實施方式中，連接板和夾持板之間形成限位槽，限位槽用于對線路板的端部進行限位。

23、有益效果：本實用新型的線路板加工治具在使用過程中，線路板的邊沿是夾持在限位槽內的，因此，在對線路板的任一面進行噴涂時，三防漆都不會順著線路板與加工治具的搭接處流到線路板的另一面，由此避免了在線路板的搭接處造成堆積，影響線路板的外觀質量。

24、此外，線路板在噴涂過程中需要先對線路板的第一面進行噴漆，接著翻轉線路板，對線路板的第二面進行噴漆，在翻轉線路板并對線路板的第二面進行噴漆的過程中，線路板的第一面朝下設置，且兩端分別與治具相互搭接，線路板與治具的搭接處容易出現壓痕。本實用新型的線路板加工治具能夠?qū)⒕€路板的兩個端部均夾持在限位槽內，因此，線路板夾在加工治具中的邊沿上是沒有涂層的，因此在將線路板的第一面朝下設置等待固化的過程不會導致線路板的端部出現壓痕。

25、在一種可選的實施方式中，連接板接近夾持板的一側形成有夾持凸部，夾持凸部沿連接板的長度方向延伸，夾持板、夾持凸部和連接板適于圍成限位槽。

26、在一種可選的實施方式中，限位槽的相對的兩側槽壁上分別設置有密封條，密封條由限位槽的一端延伸至限位槽的另一端，用于與線路板的端部過盈配合。

27、有益效果：當線路板被夾設在本技術實施例的線路板加工治具上時，密封條能夠?qū)ο尬徊叟c線路板之間的縫隙進行密封，以避免三防漆通過限位槽與線路板的間隙流到線路板的邊緣處，造成線路板端部出現壓痕。

28、在一種可選的實施方式中，限位條為多個，多個限位條的延伸方向一致且相互平行，框體的邊緣處的限位條固定設置在框體上，其余限位條適于沿第一邊的長度方向滑動。

29、有益效果：通過驅動限位條沿第一邊的長度方向滑動，能夠調整限位口的寬度，以使得線路板加工治具能夠?qū)Σ煌吞?hào)的線路板進行限位，由此擴大了線路板加工治具的適用范圍。

30、在一種可選的實施方式中，限位條包括第一限位條和第二限位條，第一限位條固定設置在框體上，第二限位條適于沿第一邊的長度方向滑動，框體還包括：

31、滑槽，第一邊和第二邊上分別設置有滑槽，滑槽分別沿第一邊或第二邊的長度方向延伸；

32、鎖定結構，與第二限位條的端部相連，鎖定結構具有鎖定狀態和解鎖狀態，鎖定狀態下，鎖定結構適于與框體鎖定連接，解鎖狀態下，鎖定結構適于沿滑槽滑動。

33、有益效果：通過如此設置，當需要對不同尺寸的線路板進行限位時，操作者能夠?qū)㈡i定結構切換到解鎖狀態，以驅動第二限位條沿滑槽運動，并移動到合適的位置。第二限位條移動到位后，操作者能夠?qū)㈡i定結構切換到鎖定狀態，以將第二限位條限位在合適的位置，避免第二限位條在夾持線路板后再發生移動，造成線路板滑脫。

34、在一種可選的實施方式中，滑槽具有沿框體的厚度方向依次連接的第一槽段和第二槽段，第一槽段的寬度大于第二槽段，并在第一槽段和第二槽段之間形成抵接面；

35、鎖定結構包括：

36、第一連接塊，其設置在第一槽段內，并適于與抵接面相抵；

37、第二連接塊，其設置在第二槽段遠離第一槽段的一側，并與第二限位條的端部相連；

38、螺栓，其穿過第二連接塊并與第一連接塊螺紋連接。

39、有益效果：操作者能夠通過旋轉螺栓來調整第一連接塊和第二連接塊之間的距離，以使得鎖定結構在鎖定狀態和解鎖狀態之間切換。當擰緊螺栓時，第一連接塊和第二連接塊之間的距離能夠縮短，以使得第一連接塊能夠壓緊在抵接面上，鎖定結構切換到鎖緊狀態。當螺栓被擰松時，第一連接塊和第二連接塊之間的距離能夠增大，第一連接塊與抵接面之間相分離，操作者能夠驅動鎖定結構相對于滑槽滑動。此外，滑槽設置成包括第一槽段和第二槽段，并在第一槽段和第二槽段之間形成抵接面，這使得第一連接塊能夠被放入到滑槽內并與抵接面相抵，無需暴露在滑槽外，有助于縮小鎖定結構所需占用的空間。

40、在一種可選的實施方式中，螺栓為手?jǐn)Q螺栓。

41、在一種可選的實施方式中，線路板加工治具還包括：

42、容納槽，設于框體的外側的兩個限位條的外側，容納槽沿限位條的長度方向延伸，用于容納輸送軌道，容納槽形成在線路板加工治具的至少一側表面上。

43、有益效果：

44、通過如此設置，本技術實施例的線路板加工治具能夠被放置到輸送軌道上，并在輸送軌道的輸送下依次經過三防漆涂覆機、檢驗臺和固化爐等設備，能夠提升線路板加工的自動化程度。

45、優選地，框體的兩側表面上分別形成有容納槽。通過如此設置，當本技術實施例的線路板加工治具在使用過程中能夠被放置到輸送軌道上，使線路板加工治具的一側表面上的容納槽先與輸送軌道相配合，以在輸送軌道的驅動下攜帶線路板由三防漆噴涂生產線的始端運輸?shù)侥┒耍瑥亩鴮?duì)線路板的第一表面進行噴漆和固化。待線路板的一側表面的噴涂固化操作結束后，線路板加工治具能夠再次被運輸?shù)饺榔釃娡可a(chǎn)線的始端，并在人工或夾具的作用下翻轉，以使得線路板加工治具的另一側表面上的容納槽與輸送軌道相配合，此時線路板的第二表面朝上，線路板加工治具能夠在輸送軌道的驅動下攜帶線板由三防漆噴涂生產線的始端運動至末端，以對線路板的第二側表面進行噴涂和固化。

46、因此，當線路板加工治具的兩側表面上均形成有容納槽時，線路板加工治具的兩側表面均能夠與輸送軌道相配合，因此，線路板的一側表面上的噴漆固化操作結束后，操作者需要對線路板的另一側表面進行噴漆固化時無需將線路板從線路板加工治具上取下，只需要對線路板加工治具整體進行翻轉就能夠?qū)€路板的第二側表面進行噴漆和固化操作，不僅簡化了加工過程，還避免了將線路板從線路板加工治具上取下和翻面的過程中操作者接觸線路板，造成破壞涂層。
