本申請涉及驅動電路，特別涉及一種氮化鎵開關電路和用于氮化鎵開關電路的驅動電路。

背景技術：

1、與金屬氧化物半導體場效應晶體管相比，氮化鎵場效應晶體管具有更快的開關速度和更低的開關損耗，適用于高開關頻率的系統應用。對于電源系統，gan?fet的使用，一方面因?yàn)殚_(kāi)關頻率的提升，將極大程度上優化磁性元器件的體積和重量，從而有利于系統體積和重量的減小。另一方面，在相同開關頻率的電源系統中，ganfet的使用，也將有助于系統效率的提升。

2、gan?fet的另一顯著優勢在于，源極和漏極之間沒有本征體二極管，沒有本征體二極管消除了其帶來的反向恢復損耗，使得gan?fet用于半橋電路時，可以進一步提升系統的效率。

3、然而，盡管相較于mosfet，gan?fet有著突出的性能優勢，但是其敏感的柵極結構對實際應用提出了更高的要求，當柵極的驅動電壓過高時，會影響器件壽命甚至帶來柵極擊穿的風險。因此，需要一種能夠解決氮化鎵晶體管柵極驅動電壓過高降低電路可靠性的驅動電路。

技術實現思路

1、本申請?zhí)峁┝艘环N氮化鎵開關電路和用于氮化鎵開關電路的驅動電路，旨在解決氮化鎵晶體管的柵極驅動電壓過高時晶體管柵極易損壞的問題。

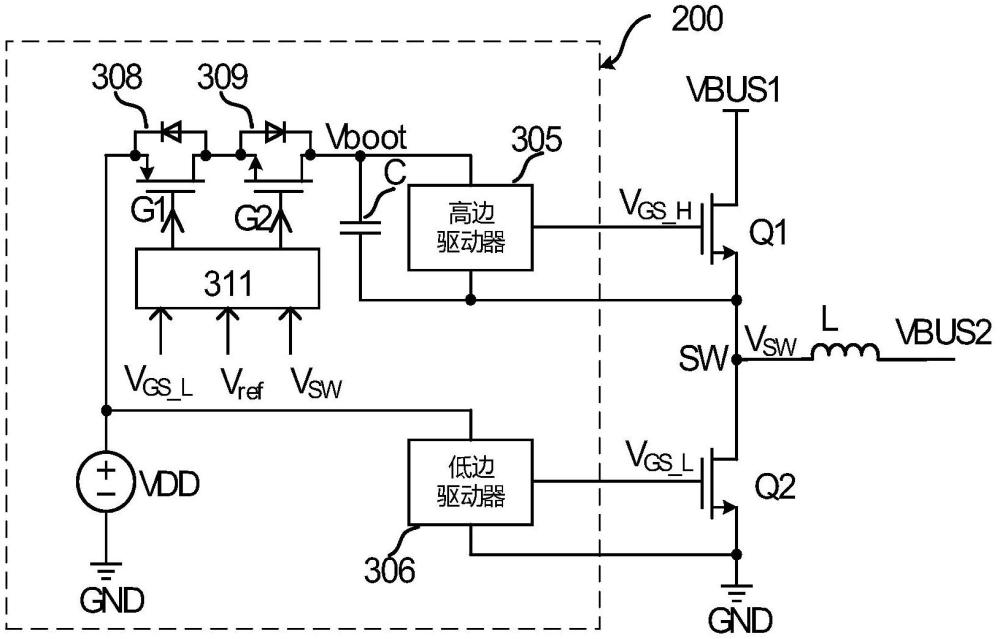

2、根據本申請的第一方面，本申請?zhí)峁┮环N用于氮化鎵開關電路的驅動電路，氮化鎵開關電路包括高邊氮化鎵開關和低邊氮化鎵開關，通過控制高邊氮化鎵開關和低邊氮化鎵開關的導通和關斷實現功率電壓變換，所述驅動電路包括：第一開關管，具有第一端，第二端和控制端，其中第一端接收供電電壓，控制端接收第一控制信號，第一開關管基于第一控制信號導通或關斷；第二開關管，具有第一端，第二端和控制端，其中第一端耦接于第一開關管的第二端，控制端接收第二控制信號，第二開關管基于第二控制信號導通或關斷；電容，具有第一端和第二端，其中第一端耦接于第二開關管的第二端，第二端耦接于高邊氮化鎵開關和低邊氮化鎵開關的公共端，其中高邊氮化鎵開關和低邊氮化鎵開關的公共端的電壓為開關節點電壓；其中，當?shù)瓦叺夐_(kāi)關關斷時，第一開關管關斷；當?shù)瓦叺夐_(kāi)關導通時，第一開關管導通；當?shù)瓦叺夐_(kāi)關導通，且開關節點電壓小于參考電壓時，第二開關管導通。

3、根據本申請的第二方面，本申請?zhí)峁┮环N氮化鎵開關電路，包括如上述第一方面中任一項所述的驅動電路，還包括：高邊氮化鎵開關，具有源端，漏端和柵端，低邊氮化鎵開關，具有源端，漏端和柵端，其中低邊氮化鎵的漏端耦接于高邊氮化鎵開關的源端，以及電感，電感的一端耦接于高邊氮化鎵開關和低邊氮化鎵開關的公共端。

4、通過本發明上述實施例中的一個實施例或多個實施例，至少可以實現如下技術效果：

5、本申請通過控制串聯在電容的充電回路上的第一開關管和第二開關管的導通情況控制電容的充電時間，有效地解決了工作在buck模式下的半橋電路存在的電容過充電問題，保護了高邊氮化鎵晶體管的柵極。同時，根據參考電壓來控制充電路徑的導通和關斷，阻止了電容上充電電壓向供電電壓的反灌，提升了驅動電路的可靠性。

技術特征：

1.一種用于氮化鎵開關電路的驅動電路，氮化鎵開關電路包括高邊氮化鎵開關和低邊氮化鎵開關，所述驅動電路提供高邊驅動信號和低邊驅動信號分別控制高邊氮化鎵開關和低邊氮化鎵開關的導通和關斷將輸入電壓轉換成輸出電壓，所述驅動電路包括：

2.根據權利要求1所述的驅動電路，其中第一開關管是p型場效應晶體管，第二開關管是n型場效應晶體管。

3.根據權利要求1所述的驅動電路，還包括：

4.根據權利要求3所述的驅動電路，其中充電控制電路包括：

5.根據權利要求1所述的驅動電路，其中參考電壓為2v-3v。

6.根據權利要求1所述的驅動電路，其中輸出電壓小于輸入電壓，第一開關管的耐壓值為5v-10v，第二開關管的耐壓值大于輸入電壓。

7.根據權利要求1所述的驅動電路，其中輸出電壓大于輸入電壓，第一開關管的耐壓值為5v-10v，第二開關管的耐壓值大于輸出電壓。

8.一種氮化鎵開關電路，包括：

9.根據權利要求8所述的開關電路，高邊氮化鎵開關，低邊氮化鎵開關和電感構成降壓型電路或者升壓型電路。

10.根據權利要求8所述的開關電路，其中高邊氮化鎵開關是n型場效應晶體管。

技術總結
本申請公開了一種氮化鎵開關電路和用于氮化鎵開關電路的驅動電路，開關電路包括高邊氮化鎵開關和低邊氮化鎵開關，通過控制氮化鎵開關的導通和關斷實現功率電壓變換，驅動電路包括：第一開關管第一端接收供電電壓，控制端接收第一控制信號，基于第一控制信號導通或關斷；第二開關管第一端耦接于第一開關管的第二端，控制端接收第二控制信號，基于第二控制信號導通或關斷；電容第一端耦接于第二開關管的第二端，第二端耦接于高邊氮化鎵開關和低邊氮化鎵開關的公共端的電壓為開關節點電壓；當?shù)瓦叺夐_(kāi)關關斷時，第一開關管關斷；當?shù)瓦叺夐_(kāi)關導通時，第一開關管導通；當?shù)瓦叺夐_(kāi)關導通，且開關節點電壓小于參考電壓時，第二開關管導通。

技術研發人員：李林真,姜曉雯,劉建棟
受保護的技術使用者：蘇州納芯微電子股份有限公司
技術研發日：
技術公布日：2025/4/28
