本發明涉及一種顯示面板和顯示裝置，屬于顯示。

背景技術：

1、隨著顯示技術的發展，手機、電腦等終端設備具有越來越廣泛的應用。通常，通常情況下顯示面板具有較大的視角，位于不同視角的用戶均可以獲知其顯示的信息。然而，在一些場景下，用戶希望顯示面板所顯示的信息不被周圍的其他用戶獲知，希望顯示裝置具有防窺功能。

2、為了實現防窺功能，通常情況會在顯示面板上增加防窺層，通過防窺層濾除大視角的光線，僅保留近乎垂直射出顯示屏的小角度光線，使得大視角位置的用戶無法接收到顯示屏所顯示的畫面。然而，現有的防窺層存在防窺效果差的問題。

技術實現思路

1、本發明提供一種顯示面板和顯示裝置，以解決防窺效果差的問題，提高顯示面板及顯示裝置的防窺效果。

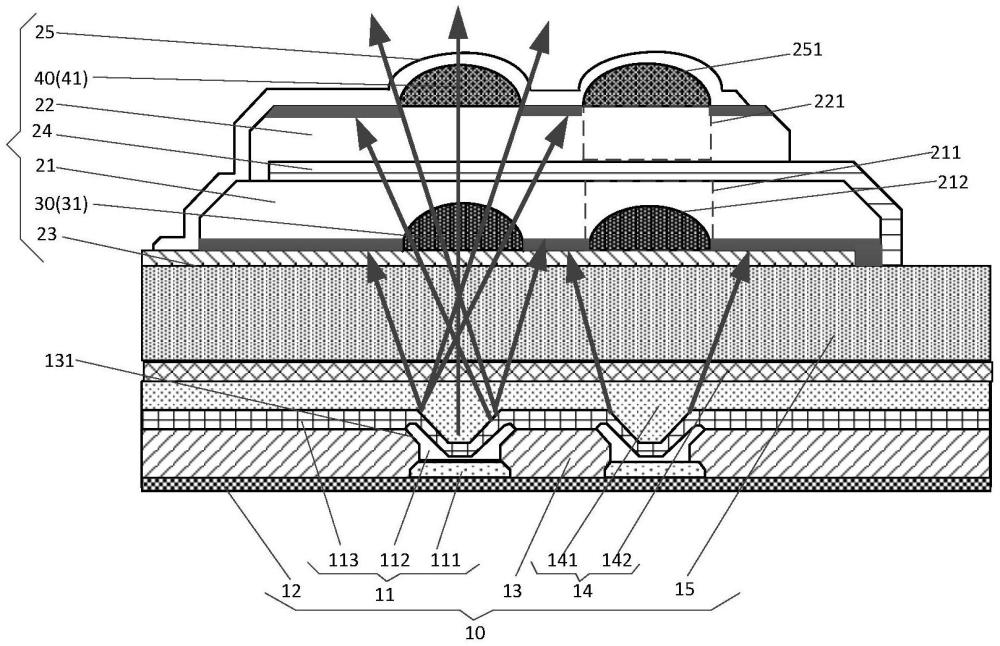

2、根據本發明的一個方面，提供了一種顯示面板，包括顯示基板和防窺組件，所述顯示基板具有多個發光單元，所述防窺組件設置在所述顯示基板的出光側，所述防窺組件具有沿遠離所述顯示基板的方向依次設置的第一防窺層和第二防窺層；

3、所述第一防窺層具有多個間隔設置的第一透光區域，多個所述第一透光區域與多個所述發光單元一一對應，所述第一透光區域在所述顯示基板上的正投影覆蓋對應的所述發光單元；

4、所述第二防窺層具有多個間隔設置的第二透光區域，多個所述第二透光區域與多個所述發光單元一一對應，所述第二透光區域在所述顯示基板上的正投影覆蓋對應的所述發光單元。

5、如上所述的顯示面板，可選地，所述第一透光區域在所述顯示基板上的正投影覆蓋并超出對應的所述發光單元；和/或

6、所述第二透光區域在所述顯示基板上的正投影覆蓋并超出對應的所述發光單元。

7、如上所述的顯示面板，可選地，所述防窺組件還包括：

8、第一防窺導電層，所述第一防窺導電層位于所述第一防窺層與所述顯示基板之間；

9、第二防窺導電層，所述第二防窺導電層位于所述第一防窺層與所述第二防窺層之間，所述第一防窺層根據所述第一防窺導電層和所述第二防窺導電層之間施加的電壓在透光態與非透光態之間切換；

10、第三防窺導電層，所述第三防窺導電層位于所述第二防窺層遠離所述第二防窺導電層的一側，所述第二防窺層根據所述第二防窺導電層和所述第三防窺導電層之間施加的電壓在透光態與非透光態之間切換。

11、如上所述的顯示面板，可選地，所述第一透光區域與第一目標膜層間隔設置，所述第一目標膜層包括所述第一防窺導電層和所述第二防窺導電層中的至少一者；

12、所述第二透光區域與第二目標膜層間隔設置，所述第二目標膜層包括所述第二防窺導電層和所述第三防窺導電層中的至少一者。

13、如上所述的顯示面板，可選地，所述防窺組件還包括第一光學膠層和第二光學膠層，

14、所述第一光學膠層位于所述第一防窺層與所述第一防窺導電層之間，且所述第一光學膠層在所述顯示基板上的正投影與所述第一透光區域在所述顯示基板上的正投影重合；

15、所述第二光學膠層位于所述第二防窺層與所述第三防窺導電層之間，且所述第二光學膠層在所述顯示基板上的正投影與所述第二透光區域在所述顯示基板上的正投影重合。

16、如上所述的顯示面板，可選地，

17、所述第一光學膠層包括多個第一膠塊，多個所述第一膠塊嵌設在所述第一防窺層內，且所述第一膠塊與所述第一防窺導電層接觸；

18、所述第二光學膠層包括多個第二膠塊，多個所述第二膠塊嵌設在所述第二防窺層內，且所述第二膠塊與所述第三防窺導電層接觸；或者多個所述第二膠塊嵌設在所述第三防窺導電層內，且所述第二膠塊與所述第二防窺層接觸。

19、如上所述的顯示面板，可選地，所述顯示面板還包括觸控電極，所述第一防窺導電層或所述第三防窺導電層與所述觸控電極同層。

20、如上所述的顯示面板，可選地，所述第一防窺導電層與所述第三防窺導電層連接。

21、如上所述的顯示面板，可選地，所述第一防窺層和所述第二防窺層包括有機變色材料。

22、根據本發明的另一個方面，提供了一種顯示裝置，包括上述的顯示面板。

23、本發明提供的顯示面板及顯示裝置中，通過設置第一防窺層和第二防窺層，提高了防窺組件的變色區域的總厚度，從而減小了部分大角度光線射出，減小了可視角度，提高了防窺效果。此外，雙層防窺層可以提高對大角度光線的吸收，避免大角度光線從相鄰的發光單元出射，進一步減少了串色的風險。并且，由于第一透光區域和第二透光區域均覆蓋對應的發光單元，以保證發光單元近乎垂直出射的光線能夠經過第一透光區域和第二透光區域射出顯示面板，使得正視顯示面板的用戶能夠觀察到顯示圖像，而大角度側視顯示面板的用戶則無法看到顯示圖像，達到防窺的目的。

技術特征：

1.一種顯示面板，其特征在于，包括顯示基板和防窺組件，所述顯示基板具有多個發光單元，所述防窺組件設置在所述顯示基板的出光側，所述防窺組件具有沿遠離所述顯示基板的方向依次設置的第一防窺層和第二防窺層；

2.根據權利要求1所述的顯示面板，其特征在于，

3.根據權利要求1所述的顯示面板，其特征在于，所述防窺組件還包括：

4.根據權利要求3所述的顯示面板，其特征在于，

5.根據權利要求4所述的顯示面板，其特征在于，所述防窺組件還包括第一光學膠層和第二光學膠層，

6.根據權利要求5所述的顯示面板，其特征在于，

7.根據權利要求3所述的顯示面板，其特征在于，所述顯示面板還包括觸控電極，所述第一防窺導電層或所述第三防窺導電層與所述觸控電極同層。

8.根據權利要求3所述的顯示面板，其特征在于，所述第一防窺導電層與所述第三防窺導電層連接。

9.根據權利要求1至7中任一項所述的顯示面板，其特征在于，所述第一防窺層和所述第二防窺層包括有機變色材料。

10.一種顯示裝置，其特征在于，包括權利要求1至9中任一項所述的顯示面板。

技術總結
本發明提供一種顯示面板和顯示裝置，顯示面板包括顯示基板和防窺組件，顯示基板具有多個發光單元，防窺組件設置在顯示基板的出光側，防窺組件具有沿遠離顯示基板的方向依次設置的第一防窺層和第二防窺層；第一防窺層具有多個間隔設置的第一透光區域，多個第一透光區域與多個發光單元一一對應，第一透光區域在顯示基板上的正投影覆蓋對應的發光單元；第二防窺層具有多個間隔設置的第二透光區域，多個第二透光區域與多個發光單元一一對應，第二透光區域在顯示基板上的正投影覆蓋對應的發光單元。本發明能夠解決防窺效果差的問題。

技術研發人員：張治超,王守坤,張秀玉,潘新葉,延妮
受保護的技術使用者：北京維信諾科技有限公司
技術研發日：
技術公布日：2025/4/28
