本申請涉及注漿施工的,尤其是涉及一種用于裝配式結構套筒注漿保壓止回裝置。
背景技術:
1、在墻體施工過程中,一般需要注漿使混凝土填充在預埋的連接件中,等混凝土凝固后可以實現相鄰墻體之間的穩定連接關系。
2、工程上應用最廣泛的注漿管道采用直通式的連接形式,灌漿料通過專業的壓漿設備注入墻體的連接件中,連接件一般采用套筒形式,套筒內插接有鋼筋,套筒下端開設有注漿口,套筒的上端開設有出漿口,當注漿設備的注漿管插入注漿口,注漿設備將灌漿料通過注漿口注入套筒內,套筒內被灌滿后從出漿口流出,需要及時先用木塞將出漿口封堵,拔出壓漿設備的注漿管后馬上繼續用木塞封堵注漿口。
3、上述的防止注漿液體回流的方式,封堵出漿口的過程存在回流的情況。
技術實現思路
1、為了能降低出漿口回流的程度,本申請提供一種用于裝配式結構套筒注漿保壓止回裝置。
2、本申請提供一種用于裝配式結構套筒注漿保壓止回裝置,采用如下的技術方案:
3、一種用于裝配式結構套筒注漿保壓止回裝置,包括三通管,所述三通管的第一通管安裝于套筒的注漿孔上,所述三通管的第二通管與注漿設備連接,所述第二通管和所述第一通管軸線相互垂直;保壓止回裝置還包括木塞,所述木塞滑動安裝于所述三通管的第三通管或所述第一通管內,所述第三通管和所述第一通管同軸,所述三通管上設置有用于固定木塞的固定件。
4、通過采用上述技術方案,本裝置通過巧妙設計三通管結構,實現了注漿過程中的靈活控制。第一通管直接連接套筒,確保注漿精準;第二通管與注漿設備連接,保證了注漿過程的連續性;第三通管與第一通管同軸設置,且通過木塞的滑動安裝,能夠在注漿結束時,套筒內的壓力變化基本不變時就迅速阻斷液體流通,可以降低出漿口回流的程度,三通管的設置增強了裝置的靈活性和實用性。
5、可選的,所述固定件為固定桿,所述固定桿的一端固定安裝于所述木塞上,所述固定桿的另一端螺紋安裝于所述第三通管的端部上。
6、通過采用上述技術方案,采用固定桿作為木塞的固定件,不僅簡化了安裝過程,還提高了木塞固定的穩固性。固定桿一端固定安裝于木塞上;另一端螺紋安裝于第三通管端部,確保了固定的牢固性和可拆卸性,便于后續的維護和更換。
7、可選的,所述第一通管和注漿孔螺紋連接。
8、通過采用上述技術方案,螺紋連接方式使得第一通管與注漿孔之間的連接更加緊密可靠,有效防止了注漿過程中的液體泄漏問題。同時,這種連接方式也便于安裝和拆卸,提高了工作效率。
9、可選的,所述第二通管螺紋連接有注漿管,所述注漿管的一端伸出所述第二通管外。
10、通過采用上述技術方案,通過在第二通管上螺紋連接注漿管,并使其一端伸出第二通管外,不僅便于注漿設備的連接,還使得注漿過程更加順暢。注漿管的設計使得注漿操作更加靈活,能夠適應不同的注漿需求。
11、可選的,所述注漿管的管壁開設有出漿口,注漿時,所述注漿管的另一端位于三通管的連通處,所述注漿管的出漿口只和所述第一通管連通。
12、通過采用上述技術方案,注漿管上開設的出漿口,并在注漿時使另一端位于三通管的連通處,同時確保出漿口僅與第一通管連通,這樣的設計有效避免了注漿過程中的液體亂流現象,確保了注漿的準確性和效率。
13、可選的,還包括觀察管,所述觀察管的一端固定安裝于套筒的出漿孔上,所述觀察管的管壁開設有觀察孔。
14、通過采用上述技術方案,觀察管固定安裝于套筒的出漿孔上,并開設觀察孔,注漿材料從觀察孔流出時,說明注漿完成。
15、可選的,所述觀察管內也滑動設置有木塞。
16、通過采用上述技術方案,在觀察管內也滑動設置木塞,進一步增強了裝置的靈活性。當需要暫停觀察或進行其他操作時,可通過滑動木塞來阻斷觀察孔。
17、可選的,所述三通管為透明材質制成。
18、通過采用上述技術方案,采用透明材質制作三通管,使得整個注漿過程更加透明化。操作人員無需拆卸裝置即可清晰地觀察到液體在管道內的流動情況,大大提高了工作效率和安全性。
19、綜上所述,本申請包括以下至少一種有益效果:
20、1.采用三通管和木塞的配合使用,能夠靈活控制液體的流通,實現了注漿作業的精確控制,提高了作業的安全性和效率;
21、2.優選采用固定桿作為固定件,通過旋轉固定桿可以方便地固定或釋放木塞,操作簡單快捷。

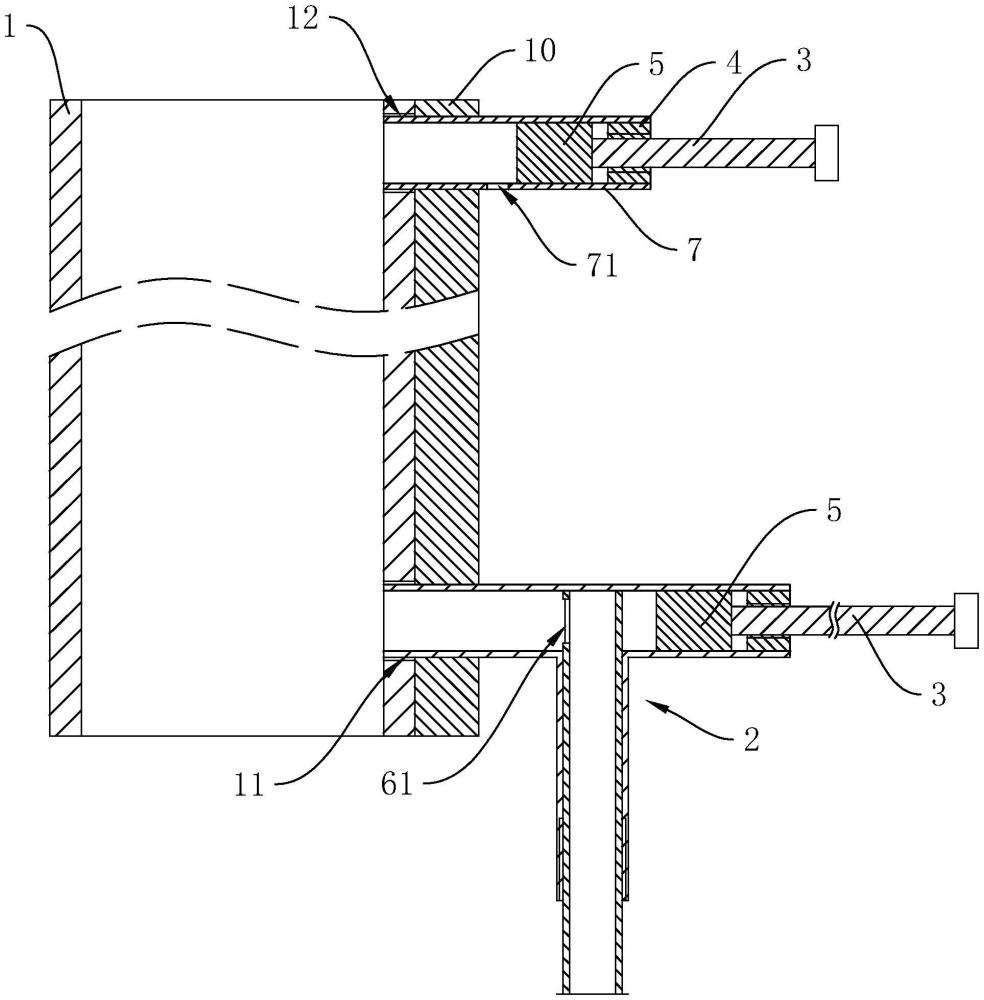

1.一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:包括三通管(2),所述三通管(2)的第一通管(21)安裝于套筒(1)的注漿孔(11)上,所述三通管(2)的第二通管(22)與注漿設備連接,所述第二通管(22)和所述第一通管(21)軸線相互垂直;保壓止回裝置還包括木塞(5),所述木塞(5)滑動安裝于所述三通管(2)的第三通管(23)或所述第一通管(21)內,所述第三通管(23)和所述第一通管(21)同軸,所述三通管(2)上設置有用于固定木塞(5)的固定件。
2.根據權利要求1所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述固定件為固定桿(3),所述固定桿(3)的一端固定安裝于所述木塞(5)上,所述固定桿(3)的另一端螺紋安裝于所述第三通管(23)的端部上。
3.根據權利要求1所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述第一通管(21)和注漿孔(11)螺紋連接。
4.根據權利要求3所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述第二通管(22)螺紋連接有注漿管(6),所述注漿管(6)的一端伸出所述第二通管(22)外。
5.根據權利要求4所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述注漿管(6)的管壁開設有出漿口(61),注漿時,所述注漿管(6)的另一端位于三通管(2)的連通處,所述注漿管(6)的出漿口(61)只和所述第一通管(21)連通。
6.根據權利要求1所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:還包括觀察管(7),所述觀察管(7)的一端固定安裝于套筒(1)的出漿孔(12)上,所述觀察管(7)的管壁開設有觀察孔(71)。
7.根據權利要求6所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述觀察管(7)內也滑動設置有木塞(5)。
8.根據權利要求1所述的一種用于裝配式結構套筒注漿保壓止回裝置,其特征在于:所述三通管(2)為透明材質制成。
