本技術涉及太陽能電池，尤其涉及一種太陽能電池結構及其制備方法。

背景技術：

1、太陽能電池可將太陽能直接轉換為電能，是一種有效的清潔能源形式。傳統太陽能電池通常是硅太陽能電池，但硅太陽能電池對太陽光譜的吸收波段比較單一，因此，多結太陽能電池應運而生。多結太陽能電池是由不同禁帶寬度的子電池通過隧穿結串聯而成，各子電池分別吸收太陽光譜的不同波段，從而大大提高太陽能電池的轉換效率。

2、iii-v族化合物半導體太陽能電池在目前材料體系中轉換效率最高，同時具有耐高溫性能好、抗輻照能力強等優點，被公認為是新一代高性能長壽命空間主電源。例如，gainp/ingaas/ge晶格匹配結構的三結太陽能電池已在航天領域得到廣泛應用，但是，傳統的晶格匹配的三結太陽能電池中，gainp頂電池和ingaas中電池的電流密度遠小于ge底電池的電流密度，這樣不能充分利用太陽光譜，限制了太陽能電池光電轉換效率的提高。

3、提高太陽能電池轉換效率的最有效的途徑是提高各子電池的帶隙匹配程度，從而更合理的分配太陽光譜，改變太陽能電池中各子電池的帶隙需要通過改變子電池中三元甚至四元材料的組分配比來實現，然而，改變子電池中多元材料的組分配比往往會導致子電池間存在晶格失配，繼而在子電池間產生殘余應力和位錯，影響太陽能電池的性能。

技術實現思路

1、為解決上述技術問題，本技術實施例提供了一種多結太陽能電池結構及其制備方法，以在多結太陽能電池結構中晶格失配的相鄰兩子電池之間引入兩組變質緩沖層，在晶格失配的相鄰兩子電池之間起到晶格過渡的作用，有效釋放晶格失配材料外延時產生的殘余應力，并有效阻斷位錯向子電池的有源區延伸，提高多結太陽能電池結構的性能。

2、為實現上述目的，本技術實施例提供了如下技術方案：

3、第一方面，本技術實施例提供一種多結太陽能電池結構，包括襯底和位于所述襯底一側層疊的多個子電池，所述多個子電池包括相鄰設置的第一子電池和第二子電池；所述第一子電池包括由具有第一晶格常數的材料構成的pn結，所述第二子電池包括由具有第二晶格常數的材料構成的pn結，所述第一晶格常數比所述第二晶格常數至少小0.002nm；

4、其中，所述第一子電池和所述第二子電池之間設置有兩組變質緩沖層，第二組變質緩沖層位于第一組變質緩沖層靠近所述第二子電池的一側；

5、所述第一組變質緩沖層由algainas材料構成，所述第一組變質緩沖層包括沿所述第一子電池指向所述第二子電池的方向?qū)盈B的m層序列，m≥3，且m為整數；所述第一組變質緩沖層中每層序列的晶格常數大于所述第一晶格常數，且小于所述第二晶格常數；所述第一組變質緩沖層中至少前m-1層序列的晶格常數逐漸增大；

6、所述第二組變質緩沖層由gainp材料或者algainp材料構成，所述第二組變質緩沖層包括沿所述第一子電池指向所述第二子電池的方向?qū)盈B的n層序列，n≥2，且n為整數；所述第二組變質緩沖層中每層序列的晶格常數大于所述第一組變質緩沖層中各層序列的平均晶格常數；所述第二組變質緩沖層中，前n-1層序列的晶格常數逐漸增大，第n-1層序列的晶格常數大于第n層序列的晶格常數，第n層序列的晶格常數與所述第二晶格常數之間的差值小于預設閾值。

7、可選的，所述第一組變質緩沖層中，第m層序列的晶格常數小于第m-1層序列的晶格常數。

8、可選的，所述第一組變質緩沖層中，第m層序列的晶格常數大于第m-1層序列的晶格常數。

9、可選的，所述第二組變質緩沖層的第1層序列的晶格常數大于所述第一組變質緩沖層的第m層序列的晶格常數。

10、可選的，所述第二組變質緩沖層的第1層序列的晶格常數小于所述第一組變質緩沖層的第m層序列的晶格常數。

11、可選的，所述第二組變質緩沖層中第n層序列的晶格常數不小于所述第二晶格常數。

12、可選的，所述第二組變質緩沖層由algainp材料構成，所述第二組變質緩沖層中各層序列的al組分不大于30%。

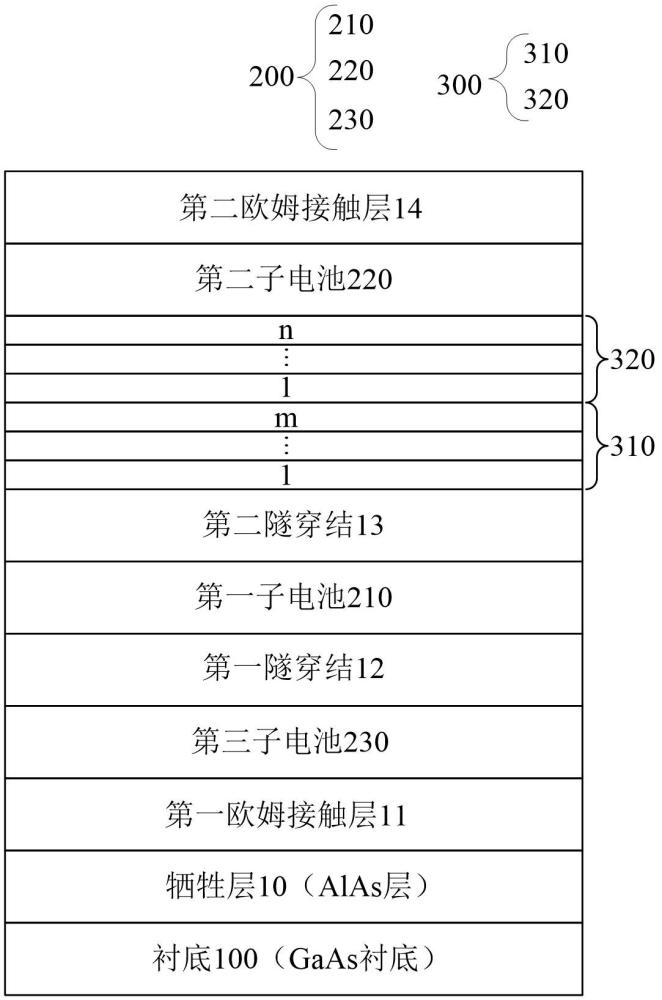

13、可選的，所述襯底為gaas襯底，所述多結太陽能電池結構包括沿背離所述gaas襯底的方向依次層疊的犧牲層、第一歐姆接觸層、第三子電池、第一隧穿結、所述第一子電池、第二隧穿結、所述兩組變質緩沖層、所述第二子電池以及第二歐姆接觸層，其中，所述犧牲層為alas層，所述第一子電池為gaas子電池，所述第二子電池為ingaas子電池，所述第三子電池為algainp子電池。

14、可選的，所述襯底為ge襯底，所述多結太陽能電池結構包括沿背離所述ge襯底的方向依次層疊的所述第一子電池、第三隧穿結、所述兩組變質緩沖層、布拉格反射層、所述第二子電池、第四隧穿結、第四子電池以及第三歐姆接觸層，其中，所述第一子電池為ge子電池，所述第二子電池為ingaas子電池，所述第四子電池為algainp子電池或gainp子電池。

15、第二方面，本技術實施例提供一種多結太陽能電池結構的制備方法，包括：

16、提供一襯底；

17、在所述襯底一側形成層疊的多個子電池，所述多個子電池包括相鄰設置的第一子電池和第二子電池；所述第一子電池包括由具有第一晶格常數的材料構成的pn結，所述第二子電池包括由具有第二晶格常數的材料構成的pn結，所述第一晶格常數比所述第二晶格常數至少小0.002nm；

18、其中，所述第一子電池和所述第二子電池之間設置有兩組變質緩沖層，第二組變質緩沖層位于第一組變質緩沖層靠近所述第二子電池的一側；

19、所述第一組變質緩沖層由algainas材料構成，所述第一組變質緩沖層包括沿所述第一子電池指向所述第二子電池的方向?qū)盈B的m層序列，m≥3，且m為整數；所述第一組變質緩沖層中每層序列的晶格常數大于所述第一晶格常數，且小于所述第二晶格常數；所述第一組變質緩沖層中至少前m-1層序列的晶格常數逐漸增大；

20、所述第二組變質緩沖層由gainp材料或者algainp材料構成，所述第二組變質緩沖層包括沿所述第一子電池指向所述第二子電池的方向?qū)盈B的n層序列，n≥2，且n為整數；所述第二組變質緩沖層中每層序列的晶格常數大于所述第一組變質緩沖層中各層序列的平均晶格常數；所述第二組變質緩沖層中，前n-1層序列的晶格常數逐漸增大，第n-1層序列的晶格常數大于第n層序列的晶格常數，第n層序列的晶格常數與所述第二晶格常數之間的差值小于預設閾值。

21、可選的，所述襯底為gaas襯底，在所述襯底一側形成層疊的多個子電池包括：

22、在所述gaas襯底一側依次形成犧牲層、第一歐姆接觸層、第三子電池、第一隧穿結、所述第一子電池、第二隧穿結、所述兩組變質緩沖層、所述第二子電池以及第二歐姆接觸層，其中，所述犧牲層為alas層，所述第一子電池為gaas子電池，所述第二子電池為ingaas子電池，所述第三子電池為algainp子電池；

23、利用hf腐蝕液腐蝕所述犧牲層，將所述第一歐姆接觸層至所述第二歐姆接觸層構成的電池結構從所述gaas襯底上剝離掉，并將所述第一歐姆接觸層至所述第二歐姆接觸層構成的電池結構轉移到其他襯底上。

24、可選的，所述襯底為ge襯底，在所述襯底一側形成層疊的多個子電池包括：

25、在所述ge襯底一側依次形成所述第一子電池、第三隧穿結、所述兩組變質緩沖層、布拉格反射層、所述第二子電池、第四隧穿結、第四子電池以及第三歐姆接觸層，其中，所述第一子電池為ge電池，所述第二子電池為ingaas子電池，所述第四子電池為algainp子電池或gainp子電池。

26、與現有技術相比，上述技術方案具有以下優點：

27、本技術實施例所提供的多結太陽能電池結構包括襯底和位于襯底一側層疊的多個子電池，該多個子電池包括相鄰設置的第一子電池和第二子電池，第一子電池包括由具有第一晶格常數的材料構成的pn結，第二子電池包括由具有第二晶格常數的材料構成的pn結，第一晶格常數比第二晶格常數至少小0.002nm，即第一子電池和第二子電池之間存在晶格失配的問題；通過在第一子電池和第二子電池之間設置兩組變質緩沖層，在第一子電池和第二子電池之間起到晶格過渡的作用，有效釋放第一子電池和第二子電池之間因晶格失配產生的殘余應力，并有效阻斷第一子電池和第二子電池之間因晶格失配產生的位錯向第二子電池的有源區（即第二子電池的pn結）延伸，提高多結太陽能電池結構的性能。

28、具體的，第一子電池和第二子電池之間的兩組變質緩沖層中，第二組變質緩沖層位于第一組變質緩沖層靠近第二子電池的一側，其中，第一組變質緩沖層由algainas材料構成，第一組變質緩沖層包括沿第一子電池指向第二子電池的方向?qū)盈B的m層序列，m≥3，且m為整數；第一組變質緩沖層中每層序列的晶格常數大于第一晶格常數，且小于第二晶格常數，第一組變質緩沖層中至少前m-1層序列的晶格常數逐漸增大；第二組變質緩沖層由gainp材料或者algainp材料構成，第二組變質緩沖層包括沿第一子電池指向第二子電池的方向?qū)盈B的n層序列，n≥2，且n為整數；第二組變質緩沖層中每層序列的晶格常數大于第一組變質緩沖層中各層序列的平均晶格常數；第二組變質緩沖層中，前n-1層序列的晶格常數逐漸增大，第n-1層序列的晶格常數大于第n層序列的晶格常數，第n層序列的晶格常數與第二晶格常數之間的差值小于預設閾值。

29、也就是說，第一子電池和第二子電池之間的兩組變質緩沖層中，第一組變質緩沖層的至少前m-1層序列以及第二組變質緩沖層的前n-1層序列的晶格常數整體逐漸增大，第二組變質緩沖層中第n-1層序列的晶格常數大于第n層序列的晶格常數，即第二組變質緩沖層的第n-1層序列為過沖層，使得第n層序列受到張應力，區別于前面序列晶格常數逐漸增大而產生的壓應力，一方面可以補償前面序列的殘余應力，另一方面可以有效避免變質緩沖層的位錯延伸到第二子電池的有源區，最終，第二組變質緩沖層中第n層序列的晶格常數與第二晶格常數之間的差值小于預設閾值，第二組變質緩沖層的第n層序列和第二子電池之間晶格匹配。

30、并且，第一組變質緩沖層由algainas材料構成，第二組變質緩沖層由gainp材料或者algainp材料構成，而gainp材料的硬度高于algainas材料，也就是說，第二組變質緩沖層的硬度高于第一組變質緩沖層的硬度，從而第二組變質緩沖層更不容易產生位錯和缺陷，可進一步避免變質緩沖層的位錯延伸到第二子電池的有源區。

31、由于本技術實施例所提供的多結太陽能電池結構中，通過第一子電池和第二子電池之間的兩組變質緩沖層設計解決了第一子電池和第二子電池晶格失配的問題，從而使得該多結太陽能電池結構的性能得以提升。

32、本技術的其他目的、優點將結合附圖在下述實施例中進行詳細說明。
