本申請涉及節能控制，具體涉及面向水冷結構heater的自適應節能控制方法及系統。

背景技術：

1、heater（加熱器）作為常見的熱管理裝置，廣泛應用于各種高溫環境中。為了提高加熱效率并減少能量浪費，許多現代heater采用了水冷結構，以實現更高效的熱散失和溫控。水冷結構通常由加熱層和冷卻層組成，其中冷卻層通過冷卻介質（如水）來帶走加熱過程中產生的多余熱量，確保設備在高溫狀態下仍能保持穩定運行。

2、然而，現有的水冷結構heater通常采用固定位置的冷卻層設計，這種設計方法未能充分考慮加熱層的熱傳導情況和溫度變化，導致冷卻效果可能不均勻。例如，在一些區域，由于熱傳導的差異，冷卻層的固定位置可能導致某些區域過度冷卻或冷卻不足，從而影響加熱效果和整體能效。此外，現有的heater控制方法大多基于簡單的溫度閾值進行開關控制，缺乏對加熱層熱傳導情況的細致分析，不能根據實際溫度變化進行動態調節，造成了能源的浪費和溫控精度的降低。

技術實現思路

1、本申請?zhí)峁┝嗣嫦蛩浣Y(jié)構heater的自適應節能控制方法及系統，解決了現有技術由于缺乏對加熱層熱傳導情況的細致分析且冷卻層位置固定，導致冷卻效果不均勻，能耗較高的技術問題，達到了提高溫度控制精度，降低能源消耗的技術效果。

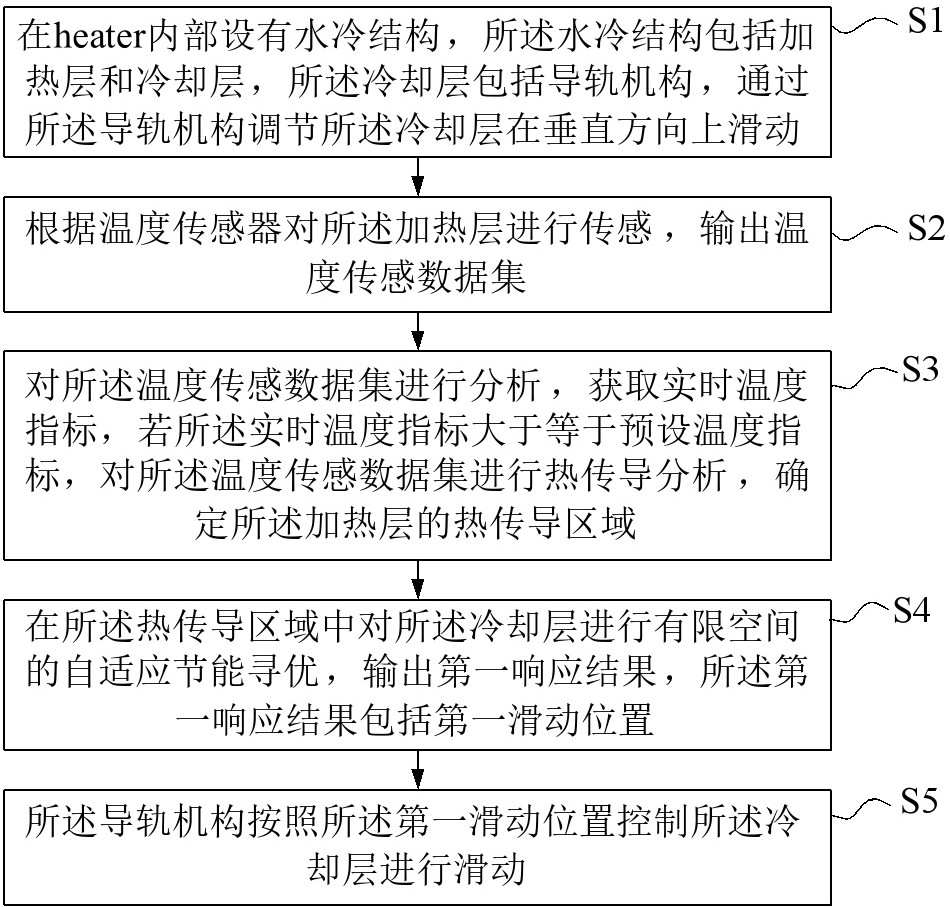

2、鑒于上述問題，一方面，本申請?zhí)峁┝嗣嫦蛩浣Y(jié)構heater的自適應節能控制方法，所述方法包括：在heater內部設有水冷結構，所述水冷結構包括加熱層和冷卻層，所述冷卻層包括導軌機構，通過所述導軌機構調節所述冷卻層在垂直方向上滑動；根據溫度傳感器對所述加熱層進行傳感，輸出溫度傳感數據集；對所述溫度傳感數據集進行分析，獲取實時溫度指標，若所述實時溫度指標大于等于預設溫度指標，對所述溫度傳感數據集進行熱傳導分析，確定所述加熱層的熱傳導區域；在所述熱傳導區域中對所述冷卻層進行有限空間的自適應節能尋優，輸出第一響應結果，所述第一響應結果包括第一滑動位置；所述導軌機構按照所述第一滑動位置控制所述冷卻層進行滑動。

3、另一方面，本申請還提供了面向水冷結構heater的自適應節能控制系統，所述系統包括：溫度傳感模塊，用于根據溫度傳感器對所述加熱層進行傳感，輸出溫度傳感數據集；熱傳導分析模塊，用于對所述溫度傳感數據集進行分析，獲取實時溫度指標，若所述實時溫度指標大于等于預設溫度指標，對所述溫度傳感數據集進行熱傳導分析，確定所述加熱層的熱傳導區域；節能尋優模塊，用于在所述熱傳導區域中對所述冷卻層進行有限空間的自適應節能尋優，輸出第一響應結果，所述第一響應結果包括第一滑動位置；滑動控制模塊，用于控制所述導軌機構按照所述第一滑動位置控制所述冷卻層進行滑動。

4、本申請中提供的一個或多個技術方案，至少具有如下技術效果或優點：

5、在heater內部設有包含加熱層和冷卻層的水冷結構，其中冷卻層通過導軌機構在垂直方向上滑動。這種結構為后續根據不同情況動態調整冷卻層位置提供了可能，通過導軌機制的動態調節，可以根據加熱層的實際溫度情況精準控制冷卻效果。通過溫度傳感器實時監控加熱層的溫度變化，并輸出溫度傳感數據集，準確獲取加熱層的實時溫度，從而為后續的熱傳導分析提供數據支持。對溫度傳感數據集進行分析，獲取實時溫度指標，若實時溫度指標大于等于預設溫度指標，對溫度傳感數據集進行熱傳導分析，確定加熱層的熱傳導區域。這一步是對加熱層熱狀態的精確判斷，能夠確保針對過熱區域進行冷卻層位置調整，從而提高冷卻效果的精確性。確定熱傳導區域后，對冷卻層的位置進行有限空間內的自適應節能尋優，找到最佳滑動位置，通過自適應算法優化冷卻層位置，有效實現了動態調整，從而減少了不必要的能源消耗，并提高了冷卻效率。導軌機構按照自適應尋優后的第一響應結果，控制冷卻層的滑動位置，實現熱傳導區域的最佳冷卻，確保冷卻效果均勻并避免能源浪費。

6、綜上所述，本申請通過在heater內部設置特殊的水冷結構，利用溫度傳感器獲取數據，深入分析溫度傳感數據集確定熱傳導區域，然后進行自適應節能尋優得到最佳的冷卻層滑動位置，最后由導軌機構控制冷卻層滑動，實現了對水冷結構heater的精確溫度控制和高效節能管理，不僅提高了溫度控制精度，還顯著降低了能源消耗。

7、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，而可依照說明書的內容予以實施，并且為了讓本申請的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本申請的具體實施方式。

技術特征：

1.面向水冷結構heater的自適應節能控制方法，其特征在于，所述方法包括：

2.如權利要求1所述的方法，其特征在于，在所述熱傳導區域中對所述冷卻層進行有限空間的自適應節能尋優，方法包括：

3.如權利要求2所述的方法，其特征在于，所述自適應尋優模型用于對所述冷卻層在所述滑動位置粒子群中進行梯度尋優，方法包括：

4.如權利要求3所述的方法，其特征在于，輸出滿足所述冷卻目標函數的第一響應結果之后，方法還包括：

5.如權利要求1所述的方法，其特征在于，對所述溫度傳感數據集進行熱傳導分析，確定所述加熱層的熱傳導區域，方法包括：

6.如權利要求1所述的方法，其特征在于，對所述溫度傳感數據集進行分析，獲取實時溫度指標之前，方法還包括：

7.如權利要求6所述的方法，其特征在于，對所述溫度傳感數據集進行分析，獲取實時溫度指標之后，方法還包括：

8.如權利要求7所述的方法，其特征在于，所述第一滑動位置與所述加熱層所處位置具有第一間距，所述第二滑動位置與所述加熱層所處位置具有第二間距，其中，所述第一間距小于所述第二間距。

9.面向水冷結構heater的自適應節能控制系統，其特征在于，所述系統用于執行權利要求1-8任一項所述的面向水冷結構heater的自適應節能控制方法，包括：

技術總結
本申請?zhí)峁┝嗣嫦蛩浣Y(jié)構heater的自適應節能控制方法及系統，涉及節能控制技術領域，包括：根據溫度傳感器對heater內部的加熱層進行傳感，輸出溫度傳感數據集；對溫度傳感數據集進行分析，獲取實時溫度指標，若實時溫度指標大于等于預設溫度指標，對溫度傳感數據集進行熱傳導分析，確定加熱層的熱傳導區域；在熱傳導區域中對冷卻層進行有限空間的自適應節能尋優，輸出包括第一滑動位置的第一響應結果；導軌機構按照第一滑動位置控制冷卻層進行滑動。本申請解決了現有技術由于缺乏對加熱層熱傳導情況的細致分析且冷卻層位置固定，導致冷卻效果不均勻，能耗較高的技術問題，達到了提高溫度控制精度，降低能源消耗的技術效果。

技術研發人員：石海龍,錢金輝,茅豪杰,於軍,莫任福
受保護的技術使用者：托倫斯精密制造（江蘇）股份有限公司
技術研發日：
技術公布日：2025/4/24
