本發明涉及光伏，尤其是涉及一種光伏組件。

背景技術：

1、光伏是太陽能光伏發電系統的簡稱，是一種利用光伏電池半導體材料的光伏效應，將太陽光輻射能直接轉換為電能的一種新型發電系統，有獨立運行和并網運行兩種方式。

2、相關技術中，多切（例如切二并二電路設計）是光伏組件提升功率的有效方案。在光伏組件中將不同布局和設計的電池串連接時，通常需要借助跳線在部分電池片被遮擋時通電流。然而，跳線的存在會光伏組件的功率損失較大，加工工藝的難度也較高。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種光伏組件，減少了光伏組件的功率損失，提高了光伏組件的功率，也降低了光伏組件的加工難度，提高了光伏組件的生產效率。

2、根據本發明實施例的光伏組件，包括：至少一個電池串部，所述電池串部包括串聯連接的多個電池串組，多個所述電池串組包括第一電池串組和至少一個第二電池串組，所述第一電池串組包括第一電池串，所述第一電池串包括串聯的多個第一電池片，多個所述第一電池片呈兩列排布，所述第二電池串組包括并聯的兩個第二電池串，每個所述第二電池串包括串聯的多個第二電池片，每個所述第二電池串中的所述第二電池片的數量為每個所述第一電池串中單列的所述第一電池片的數量的兩倍。

3、根據本發明的光伏組件，省掉了其他導電件（例如跳線），從而降低了電池串部的功率損失，提高了光伏組件的功率，提高了光伏組件的發電的能力，提高了光伏組件的使用性能。此外，也降低了電池串部生產過程中的工藝難度，提高了光伏組件的生產效率。

4、根據本發明的一些實施例，所述第一電池片為完整電池片切割而成的n分之一電池片，所述第二電池片為所述完整電池片切割而成的2n分之一電池片，其中n為大于等于2的自然數。

5、根據本發明的一些實施例，所述第一電池片為完整電池片切割而成的二分之一電池片，所述第二電池片為所述完整電池片切割而成的四分之一電池片。

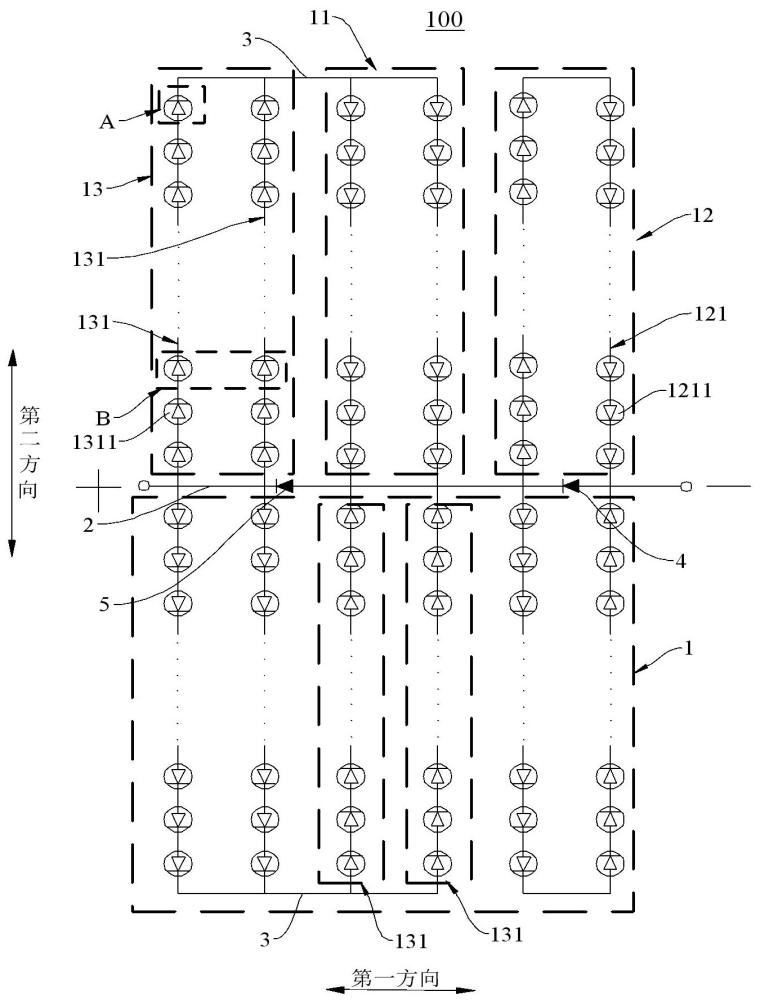

6、根據本發明的一些實施例，多個所述電池串組沿第一方向排布，所述電池串部為兩個，兩個所述電池串部沿第二方向排布，兩個所述電池串部的沿所述第二方向相對的兩個所述第二電池串組并聯連接，兩個所述電池串部的沿所述第二方向相對的兩個所述第一電池串組并聯連接，所述第一方向和所述第二方向相互垂直。

7、根據本發明的一些實施例，所述光伏組件還包括第一匯流條，所述第一匯流條位于所述電池串組的靠近所述光伏組件中心的一端，兩個所述電池串部關于所述第一匯流條對稱設置，兩個所述電池串部的所述第一電池串組和第二電池串組分別與所述第一匯流條相連。

8、根據本發明的一些實施例，所述光伏組件還包括第一二極管，所述第一二極管與所述第一匯流條電連接，且所述第一二極管反向并聯沿所述第二方向對稱設置的兩個所述第一電池串組。

9、根據本發明的一些實施例，所述第二電池串組為兩個，所述第二電池串的多個所述第二電池片沿所述第二方向排布，所述第一電池串組位于兩個所述第二電池串組的沿所述第一方向的一側。

10、根據本發明的一些實施例，所述光伏組件還包括：第二二極管，所述第二二極管與所述第一匯流條電連接，且所述第二二極管反向并聯兩個所述第二電池串組。

11、根據本發明的一些實施例，所述光伏組件還包括：第二匯流條，所述第二匯流條位于所述電池串組的遠離所述光伏組件中心的一端，兩個所述第二電池串組通過所述第二匯流條串聯連接。

12、根據本發明的一些實施例，所述光伏組件還包括：第三匯流條，所述第三匯流條的兩端分別與所述第二匯流條和位于兩個所述第二電池串組之間的所述第一匯流條電連接；兩個第三二極管，所述第三二極管與所述第一匯流條電連接，兩個所述第三二極管中的任一個反向并聯沿所述第二方向對稱設置的兩個所述第二電池串組。

13、根據本發明的一些實施例，所述第三匯流條的寬度為w0，其中，所述w0滿足：3mm≤w0≤8mm。

14、根據本發明的一些實施例，每列多個所述第一電池片的數量為n1，其中，所述n1滿足：8≤n1≤12；和/或，每個所述第二電池串中的所述第二電池片的數量為n2，其中，所述n2滿足：16≤n2≤24。

15、根據本發明的一些實施例，多個所述第二電池片的數量之和為多個所述第一電池片的數量之和的四倍。

16、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種光伏組件，其特征在于，包括：

2.根據權利要求1所述的光伏組件，其特征在于，所述第一電池片為完整電池片切割而成的n分之一電池片，所述第二電池片為所述完整電池片切割而成的2n分之一電池片，其中，n為大于等于2的自然數。

3.根據權利要求2所述的光伏組件，其特征在于，所述第一電池片為完整電池片切割而成的二分之一電池片，所述第二電池片為所述完整電池片切割而成的四分之一電池片。

4.根據權利要求1所述的光伏組件，其特征在于，多個所述電池串組沿第一方向排布，

5.根據權利要求4所述的光伏組件，其特征在于，還包括：

6.根據權利要求5所述的光伏組件，其特征在于，還包括：

7.根據權利要求6所述的光伏組件，其特征在于，所述第二電池串組為兩個，所述第二電池串的多個所述第二電池片沿所述第二方向排布，所述第一電池串組位于兩個所述第二電池串組的沿所述第一方向的一側。

8.根據權利要求7所述的光伏組件，其特征在于，還包括：

9.根據權利要求7所述的光伏組件，其特征在于，還包括：

10.根據權利要求9所述的光伏組件，其特征在于，還包括：

11.根據權利要求10所述的光伏組件，其特征在于，所述第三匯流條的寬度為w0，其中，所述w0滿足：3mm≤w0≤8mm。

12.根據權利要求1所述的光伏組件，其特征在于，每列多個所述第一電池片的數量為n1，其中，所述n1滿足：8≤n1≤12；和/或，

13.根據權利要求1-12中任一項所述的光伏組件，其特征在于，多個所述第二電池片的數量之和為多個所述第一電池片的數量之和的四倍。

技術總結
本發明公開了一種光伏組件，所述光伏組件包括至少一個電池串部，所述電池串部包括串聯連接的多個電池串組，多個所述電池串組包括第一電池串組和至少一個第二電池串組，所述第一電池串組包括第一電池串，所述第一電池串包括串聯的多個第一電池片，多個所述第一電池片呈兩列排布，所述第二電池串組包括并聯的兩個第二電池串，每個所述第二電池串包括串聯的多個第二電池片，每個所述第二電池串中的所述第二電池片的數量為所述第一電池串中的所述第一電池片的數量的兩倍。根據本發明的光伏組件，減少了光伏組件的功率損失，提高了光伏組件的功率，也降低了光伏組件的加工難度，提高了光伏組件的生產效率。

技術研發人員：許濤,張軍濤,吳艷芬,董經兵
受保護的技術使用者：常熟阿特斯陽光電力科技有限公司
技術研發日：
技術公布日：2025/4/28
