本發明涉及一種與模型無關的主子站間遠程控制方法，屬于電力系統電網自動化控制技術領域。

背景技術：

傳統電網自動化控制系統，主站系統如果需要監控子站信息，必須先根據子站CIM模型信息在主站建立廠站模型，根據雙方約定的點表信息將子站轉發的數據保存到對應的子站模型信息中，通過專用圖形工具監視和控制子站信息。該方法，主站維護人員工作量龐大而復雜，需要建立所有子站的模型，并接入相應的信號，隨著子站信號量和子站數量的增加，主站模型的維護工作量也相應增加，由于主站容量限制，接入的子站信號量和子站數量也是有限制的，并且當新增廠站時，維護工作還需要重復，無法做到快速接入。

隨著一體化運行系統概念的深入，除了常規子站信號監控外，主站運行人員還需要對全站運行工況有一個全面、系統的了解。而子站系統作為了一個綜合性的運行控制系統，其本身的信息量是海量級，再加上主站需要同時監控其管轄范圍內的所有子站。如果把所有的信號都接入到主站模型中，基本上是不可能的。

針對當前電網自動化控制系統的不足，業界提出了畫面遠程瀏覽的概念，即子站提供畫面顯示、數據刷新服務，主站通過畫面遠程瀏覽器監視子站所有可供調閱的畫面及對應的畫面數據。畫面遠程瀏覽可以解決主站系統容量限制及維護工作，但現階段只能實現對子站信 號的監視，無法實現對子站信號的控制。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種與模型無關的主子站間遠程控制方法，不需要建立子站模型，減少了系統維護成本，降低了系統容量要求，實現了主子站間的遠程控制。

為了實現上述目的，本發明是通過如下的技術方案來實現：

本發明的一種與模型無關的主子站間遠程控制方法，包括以下幾個步驟：(1)主站遠程瀏覽打開子站提供的畫面，選擇畫面中可控對象，并觸發遠程控制，發送初始化請求到子站；子站接收到初始化請求后，根據對象ID獲取對象信息，根據對象狀態判斷當前對象是否可控，并將初始化結果返回給主站；(2)主站接收到初始化結果后，初始化控制對象信息，并根據返回結果中的可控標志位，確認當前對象是否可控，如果當前對象不可控，則禁止后續所有操作，并在控制信息中更新原因，如果當前對象可控，則根據返回結果中是否有五防校驗標記，判斷當前對象是否需要進行五防校驗，如果需要，則發送五防校驗請求到子站，并轉向步驟(3)，如果不需要，則向子站發送控制選擇請求信息，并轉向步驟(4)；(3)子站接收到五防校驗請求后，根據五防校驗請求信息進行處理，并將處理結果返回給主站，主站接收到五防校驗返回信息后，同步更新控制信息界面，并判斷五防校驗操作是否成功，如果失敗，則結束操作，如果校驗成功，則向子站發送控制選擇請求信息，并轉向步驟(4)；(4)子站接收到控制選擇請求信息后，同子站內部系統進行控制選擇操作處理，，并將處理結果返回給主站，主站接收到控制選擇返回結果后，如果返回結果為 失敗，則禁止下一步操作，如果返回結果為成功，則向子站發送控制執行請求或控制取消請求；(5)子站接收到控制執行請求后，實行對象的控制執行操作，并將控制執行結果返回至主站，主站更新控制界面狀態；子站接收到控制取消請求后，向該對象對應的信號下發控制取消操作，并將控制取消結果返回至主站。

上述初始化請求即主站傳遞給子站的內容包括應用名、畫面名和畫面對象ID；子站接收到初始化請求后返回的內容包括應用名、畫面名、畫面對象ID、廠站名、對象名、控制地址、是否五防校驗、控制類型、最大值、最小值、當前值、值類型、是否直接控制、調度編號、返回結果和返回信息；所述控制選擇請求和控制執行請求均包括應用名、畫面名、畫面對象ID、校驗類型、控制類型、控制模式和控制值；子站接收到控制選擇請求和控制執行請求后返回的內容均包括應用名、畫面名、畫面對象ID、返回結果和返回信息；所述控制取消請求包括應用名、畫面名和畫面對象ID；子站接收到控制取消請求后返回的內容包括應用名、畫面名、畫面對象ID、返回結果和返回信息。

每個請求或返回過程都使用標準化的格式，主站下發請求格式為：NR::Order(state＝0,id＝107,…)，其中state分別表示：0、初始化，1、選擇，2、執行，3、取消，4、五防校驗；子站返回結果格式為：NR::OrderReturn(state＝0,id＝107,…)，其中state分別表示：0、初始化返回，1、選擇返回，2、執行返回，3、取消返回，4、五防校驗返回。

上述主站通過畫面遠程瀏覽訪問子站系統的運行畫面，將畫面中可控對象的對象ID作為對象唯一標識，同子站的控制服務進行初始化、五防校驗、控制選擇、控制執行、控制取消操作，實現遠程控制 功能。

主站瀏覽器通過畫面遠程瀏覽可以任意訪問提供畫面遠程瀏覽服務的子站，并將子站的畫面在本地系統進行畫面瀏覽、數據刷新和實時操作。

遠程控制過程中采用參數名和參數值的表示方法，將遠程控制過程中的交互信息在主子站間傳輸，并通過參數名的前綴區分參數值類型，其中，參數支持字符串、整形、浮點型、布爾型。

本發明降低了主站系統對容量、性能的要求，主站不需要建立對應子站端的廠站模型，減少了主站系統的維護工作，不需要進行人工對點，避免對點等重復性工作帶來的出錯機會，能夠?qū)θ珡S站運行工況進行監視和控制；本發明基于畫面遠程瀏覽，實現對子站全站運行工況的掌握，可實現對子站的監視與控制，信號也不需要實時接入，降低了信號采集、網絡傳輸、數據存儲的負擔，減少了主站系統的建設和維護工作。

附圖說明

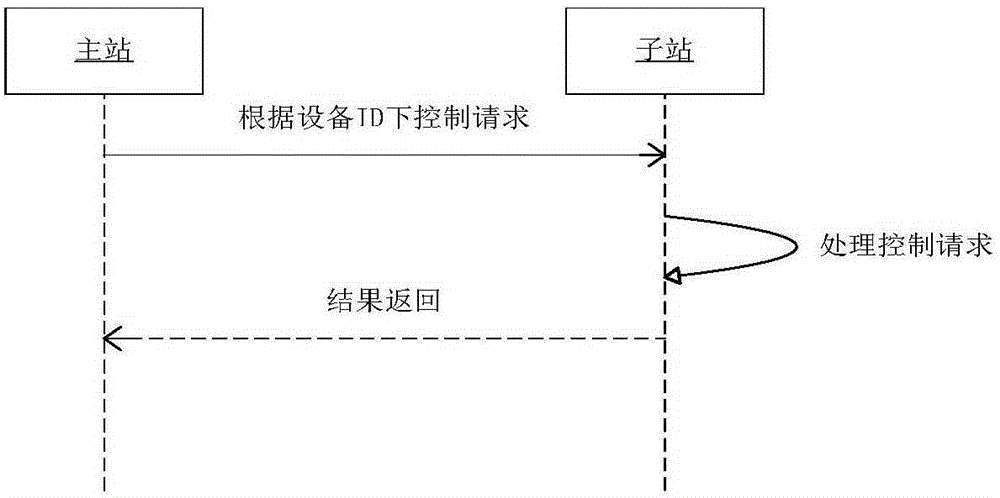

圖1為主子站控制請求處理過程圖；

圖2為遠程控制各步驟流轉圖；

圖3為畫面遠程瀏覽圖；

圖4為本發明的遠程控制方法工作流程圖；

圖5為遠程控制界面。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明 白了解，下面結合具體實施方式，進一步闡述本發明。

在電力運行控制系統中，不需要建立子站的電力系統模型，也不需要依靠點表信息進行數據采集、存儲，通過畫面遠程瀏覽直接訪問子站系統的運行畫面，通過畫面中的唯一標識符對象ID，主站發送控制初始化、五防校驗、控制選擇、控制執行、控制取消請求，并接收對應的請求響應結果，在控制界面中展示對象詳細信息、處理結果、進行下一步操作，子站遠程控制服務程序接收相應的請求信息后，和本系統進行交互、處理，獲去處理后將相應的結果返回給主站，實現主子站間與模型無關的遠程控制。

本發明主站不需要建立子站CIM模型，也不需要采集子站數據，通過畫面遠程瀏覽，直接訪問對方提供的標準的遠程瀏覽畫面，根據畫面中控制對象的對象ID信息初始化獲取該控制對象的詳細信息，如果有五防校驗則先進行五防校驗，根據返回結果進行控制選擇，控制選擇成功后進行控制執行，或控制取消，實現遠程控制。主站在發送各個步驟請求時，子站根據接收到的控制請求信息，針對不同步驟分別處理，并返回相應的控制結果，主站根據返回的控制結果在統一、標準化的控制界面中展示信息及過程結果，并提示進行下一步的操作。根據常規控制過程進行抽象，分解為初始化請求，初始化返回；五防校驗請求，五防校驗返回；控制選擇請求、控制選擇返回；控制執行請求、控制執行返回；控制取消請求、控制取消返回，每個請求或返回過程都使用標準化的格式，主站下發請求格式為：NR::Order(state＝0,id＝107,…)，其中state分別表示：0、初始化，1、選擇，2、執行，3、取消，4、五防校驗；子站返回結果格式為：NR::OrderReturn(state＝0,id＝107,…)，其中state分別表示：0、初始化 返回，1、選擇返回，2、執行返回，3、取消返回，4、五防校驗返回。

本發明主子站間實現遠程控制，通過畫面遠程瀏覽中畫面自身定義的ID號實現遠程控制，主站通過畫面遠程瀏覽訪問子站的控制畫面，并選擇畫面中的對象進行遠程控制，將畫面對象定義的ID號發送給子站，子站通過ID號將畫面中需要控制的對象信息和子站實際系統中的信號進行對應，從而實現遠程控制。遠程控制過程中，主子站間的交互信息與系統無關，采用參數名和參數值的表示方法，將遠程控制過程中的交互信息在主子站間傳輸，并通過參數名的前綴區分參數值類型，參數支持字符串、整形、浮點型、布爾型。本發明基于畫面遠程瀏覽技術訪問子站的畫面，通過畫面文件中設備描述信息的唯一標識號對象ID，通過初始化、五防校驗、控制選擇、控制執行及控制取消，和子站進行各階段的信息交互，子站接收到各階段的控制請求后，根據對象ID和當前被訪問的畫面信息，查找本系統內該對象ID對應的信號，進行相應的處理，并將處理結果返回給主站，從而實現遠程控制，各步驟的處理流程一致，如圖1所示。

遠程控制初始化：主站響應菜單事件，將選擇遠程控制的對象信息包括應用名、畫面名、對象ID發送給子站；子站接收到初始化請求后，根據對象信息查找本系統內對應的控制信號，獲取該信號的詳細信息，包括所屬?gòu)S站、間隔、對象名、控制地址、控制類型、最大最小值、當前值、是否五防校驗、調度編號等，并根據當前系統狀態，確認該信號是否可控，并獲取原因，子站處理完成后，將信息全部返回給主站；主站接收到信息后，初始化控制對象信息，并根據返回結果，確認是否可控，如果可控，則進行下一步操作，如過不可控，則取消操作。

遠程控制五防校驗：主站根據初始化返回結果，如果需要五防校驗，則發送五防校驗請求，內容包括應用名、畫面名、對象ID；子站接收到請求后，在本系統內進行五防校驗處理，并將處理結果成功或失敗，失敗原因返回給主站，如果子站不具備五防校驗，則省略該步驟。

遠程控制選擇：當選擇的對象可控時，通過控制界面上的“控制選擇”按鈕，將設備的應用名、畫面名、對象ID、校驗類型、控制類型、控制模式、控制值等信息通過控制選擇請求下發到子站，子站接收到控制選擇請求后，根據當前操作步驟和請求信息,在本系統內實行對象的控制選擇操作，獲取最終處理結果，并將結果返回給主站。

遠程控制執行：當控制選擇返回成功后，通過控制界面上的“控制執行”按鈕，將設備的應用名、畫面名、對象ID、校驗類型、控制類型、控制模式、控制值等信息通過控制執行請求下發到子站，子站接收到控制執行請求后，根據當前操作步驟和請求信息，在本系統內實行對象的控制執行操作，獲取最終處理結果，并將結果返回給主站。

遠程控制取消：當控制選擇返回成功后，可以點擊“控制取消”按鈕向子站下發控制取消，內容包括應用名、畫面名、對象ID，子站收到請求后，向本系統向該對象對應的信號下發控制取消操作，獲取處理結果后，將結果返回主站。

本方法在常規遙控操作的基礎上進行簡化、規范，將整個控制過程劃分為：初始化、初始化返回，五防校驗、五防校驗返回，控制選擇、控制選擇返回，控制執行、控制執行返回，控制取消、控制取消返回。如果子站沒有五防，則通過初始化返回信息告知，則可以省略 五防校驗步驟。每個階段返回結果如果有問題，將禁止進行下一步的操作，如控制選擇返回結果為失敗，則不能進行控制執行。各步驟的流轉如圖2所示：

本方法將各階段交互的內容進行整理，從而使主站的控制系統能夠適應各個廠站內不同系統的遠程控制服務，子站的遠程控制服務也可以響應不同主站的控制系統發送的請求，解決異構系統間的交互。各階段交互的內容如下：

初始化請求：主站傳遞給子站的內容包括應用名、畫面名、畫面對象ID；初始化請求返回：子站接收到初始化請求后，返回的內容包括應用名、畫面名、畫面對象ID、廠站名、對象名、控制地址、是否五防校驗、控制類型、最大值、最小值、當前值、值類型、是否直接控制、調度編號、返回結果、返回信息；選擇和執行請求：選擇和執行請求相同，包括應用名、畫面名、畫面對象ID、校驗類型、控制類型、控制模式、控制值；選擇返回和執行返回：包括應用名、畫面名、畫面對象ID、返回結果、返回信息。控制取消請求：包括應用名、畫面名、畫面對象ID；取消返回：包括應用名、畫面名、畫面對象ID、返回結果、返回信息。

本方法根據遠程控制操作界面展示內容，結合各階段主子站間的交互內容，將控制界面中的顯示控件和控制過程中交互內容進行匹配關聯，屏蔽不同子站間控制界面的差異性，如圖5所示，控制界面包括對象信息、控制類型、遙控信息、控制操作步驟四大部分。

本發明主站通過畫面遠程瀏覽訪問子站畫面，將畫面中可控對象的對象ID作為對象唯一標識，同子站的控制服務進行初始化、五防校驗、控制選擇、控制執行、控制取消操作，實現遠程控制功能。

具體的流程如圖4，用戶通過畫面遠程瀏覽打開子站提供的畫面，選擇畫面中可控對象，在鼠標右鍵彈出菜單中選擇“遠程遙控”操作，向子站發送初始化請求；子站接收到初始化請求后，根據請求信息中的應用名、畫面名、對象ID獲取該對象的詳細信息，判斷當前對象是否可控，并將初始化結果返回給主站；主站接收到初始化請求返回結果后，更新控制界面中的對象信息，如當前對象不可控，則禁止后續所有操作，在控制信息中更新原因，如可控，則判斷當前操作是否需要五防校驗，如需要，則發送五防校驗請求到子站，如不需要，則等待用戶進行控制選擇操作；子站接收到五防校驗請求后，根據請求信息進行處理五防校驗步驟，并將處理返回給主站；主站接收到五防校驗返回信息后，同步更新控制信息界面，并根據結果進行下一步操作，如果校驗成功，則允許操作控制選擇步驟，如果失敗，則接收操作；用戶鼠標點擊“控制選擇”按鈕，發送控制選擇請求信息到子站；子站接收到信息后，同子站內部系統進行相關交互，進行處理，并將處理結果返回給主站；主站接收到遙控選擇返回結果后，如果返回失敗，則禁止下一步操作，如果成功，則可以進行控制執行或控制取消；用戶通過界面，根據實際情況，點擊“控制執行”按鈕或“控制取消”按鈕，將相應的請求信息發送給子站；子站接收到請求信息后，進行相應的處理，并將結果返回給主站。

畫面遠程瀏覽：如圖3所示，主站瀏覽器通過畫面遠程瀏覽可以任意訪問提供畫面遠程瀏覽服務的子站，并將子站的畫面在本地系統進行畫面瀏覽、數據刷新和實時操作。

主站遠程控制模塊：主站遠程控制模塊通過畫面遠程瀏覽和子站遠程控制服務建立通信，并獲取當前打開畫面、選擇對象的信息，向 子站發送控制初始化、五防校驗、控制選擇、控制執行、控制取消等請求，并接收子站返回的控制初始化返回、五防校驗返回、控制選擇返回、控制執行返回、控制取消返回信息，并根據各步驟返回結果，進行下一步的操作。

子站遠程控制服務：子站遠程控制服務主要接收主站下發的控制初始化、五防校驗、控制選擇、控制執行、控制取消等請求，并根據當前步驟和請求信息同本系統進行交互、處理，并將處理結果按不同步驟返回給主站。

遠程控制操作請求：具體流程如下：主站通過畫面遠程瀏覽工具打開子站的畫面，進行實時監視，選擇畫面中需要遠程控制的對象，如開關、設備，鼠標郵件點擊該對象，在彈出菜單中選擇“遠程遙控”。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
